第二章 电气安全技术
考点1：触电事故
1.触电事故种类
电击类型
1）按照发生电击时电气设备的状态分为：
①直接接触电击：触及正常状态下带电的带电体（如：误触接线端子）；
②间接接触电击：触及正常状态下不带电，而故障状态下意外带电的带电体（如：触及漏电设备的外壳）。
2）按照人体触及带电体的方式和电流流过人体的途径，电击可分为单线电击、两线电击和跨步电压电击。
2.电伤
（1）电弧烧伤—电弧烧伤是由弧光放电造成的烧伤，是最危险的电伤。
（2）电流灼伤—电流灼伤是电流通过人体由电能转换成热能造成的伤害。一般发生在低压电气设备。
（3）皮肤金属化
（4）电烙印
（5）电气机械性伤害
（6）电光眼
考点2：直接接触电击——绝缘、屏护和间距
（一）绝缘
1.绝缘材料分类：
①固体绝缘材料，如：瓷、玻璃、云母、石棉、橡胶、塑料、纤维制品等。
②液体绝缘材料，如矿物油、硅油等。
③气体绝缘材料，如六氟化硫、氮等。
绝缘材料性能：电性能、热性能、力学性能、化学性能、吸潮性能、抗生物性能等多项性能指标。
（1）电性能。作为绝缘结构，主要性能是绝缘电阻、耐压强度、泄漏电流和介质损耗。
（2）力学性能。绝缘材料的力学性能指强度、弹性等性能。随着使用时间延长，力学性能将逐渐降低。
（3）热性能。绝缘材料的热性能包括耐热性能、耐弧性能、阻燃性能、软化温度和黏度。绝缘材料的耐热性能用允许工作温度来衡量。
2.绝缘破坏
包括：绝缘击穿、绝缘老化、绝缘损坏。
1）绝缘击穿
包括：气体绝缘击穿、液体绝缘击穿、固体绝缘击穿。
①气体绝缘击穿是由碰撞电离导致的电击穿。气体击穿后绝缘性能会很快恢复。气体的平均击穿场强随着电场不均匀程度的增加而下降。
②液体绝缘的击穿特性与其纯净程度有关。纯净液体的击穿也是由碰撞电离最后导致的电击穿。
③固体绝缘的击穿有电击穿、热击穿、电化学击穿、放电击穿等击穿形式。
2）绝缘老化
老化是绝缘材料在运行过程中受到热、电、光、氧、机械力、微生物等因素的长期作用，发生一系列不可逆的物理化学变化，导致电气性能和机械性能的劣化。
3）绝缘损坏
损坏是指绝缘材料受到外界腐蚀性液体、气体、蒸气、潮气、粉尘的污染和侵蚀，以及受到外界热源、机械力、生物因素的作用，失去电气性能、力学性能的现象。
1.绝缘检测
包括：绝缘试验和外观检查。
注：现场绝缘试验指绝缘电阻试验。
（二）屏护和间距
1.屏护
（1）遮栏高度不应小于 1.7m；下部边缘离地面高度不应大于 0.1m。户内栅栏高度不应小于 1.2m；户外栅栏高度不应小于 1.5m。
（2）对于低压设备，遮栏与裸导体的距离不应小于 0.8m，栏条间距离不应大于 0.2m；网眼遮栏与裸导体之间的距离不宜小于 0.15m。
（3）屏护装置应安装牢固，必须接地（或接零）。
（4）挂上“止步！高压危险！”“禁止攀登！”等标示牌；
（5）安装信号装置和联锁装置。
2.间距
1）在低压作业中，人体及其所携带工具与带电体的距离不应小于 0.1m；
2）在 10kV 作业中，无遮栏时，人体及其所携带工具与带电体的距离不应小于 0.7m；有遮栏时，遮栏与带电体之间的距离不应小于 0.35m。
考点3：双重绝缘、安全电压和漏电保护
1.双重绝缘
双重绝缘是强化的绝缘结构，包括双重绝缘和加强绝缘两种类型。具有双重绝缘的电气设备属于 II 类设备。
双重绝缘的基本条件
1）工作绝缘的绝缘电阻不得低于 2MΩ；
2）保护绝缘的绝缘电阻不得低于 5MΩ：
3）加强绝缘的绝缘电阻不得低于 7MΩ。
4）双重绝缘和加强绝缘标志。“回”作为Ⅱ类设备技术信息一部分标在设备明显位置上。

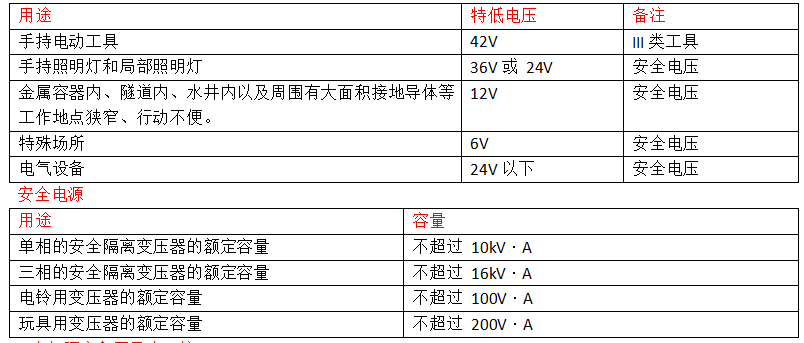

2.安全电压
我国规定工频有效值的额定值有 42V、36V、24V、12V 和 6V。
1.电气隔离和不导电环境
技术措施——防止间接接触电击。
1）电源变压器必须是隔离变压器；
注：单相隔离变压器的额定容量不应超过 25kV·A，三相隔离变变压器的额定容量不应超过 40kV·A。
2）二次边保持独立
3）二次边线路要求
注：电源电压U≤500V 时线路长度 L≤200m，电压与长度的乘积UL≤100000V∙m 4）等电位连接。
不导电环境要求：
1)电压 500V 及以下者，地板和墙每一点的电阻不应低于 50kΩ；电压 500V 以上者不应低于 100kΩ。
2)保持间距或设置屏障。
3)具有永久性特征。
4)场所内不得有保护零线或保护地线
防止场所内高电位引出场所范围外和场所外低电位引入场所范围内的措施。
考点4：电气引燃源
1.危险温度
1）短路
2）接触不良
3）过载
4）铁芯过热
5）散热不良
6）漏电
7）机械故障
8）电压过高或过低
9）电热器具和照明灯具
2.电火花和电弧
电火花是电极间的击穿放电，大量电火花汇集起来即构成电弧。电火花的温度很高，特别是电弧，温度高达 8000℃。

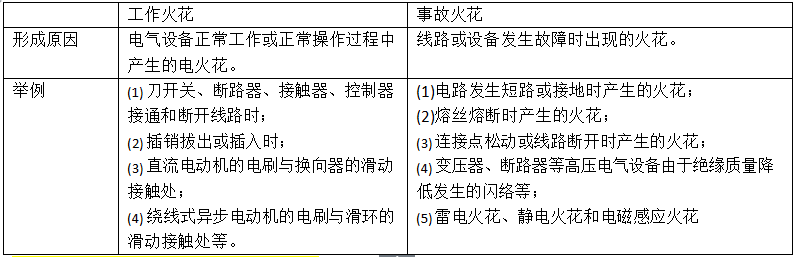

电火花分为工作电火花和事故电火花。
考点5：危险物质及危险环境
1.爆炸危险物质Ⅰ类：矿井甲烷；
Ⅱ类：爆炸性气体、蒸气、薄雾； Ⅲ类：爆炸性粉尘、纤维。
2.危险物质性能参数
1）闪电
闪点是在规定的试验条件下，易燃液体能释放出足够的蒸气并在液面上方与空气形成爆炸性混合物，点火时能发生闪燃的最低温度。闪点越低者危险性越大。
2）燃点
燃点是物质在空气中点火时发生燃烧，移开火源仍能继续燃烧的最低温度。对于闪点不超过 45℃的易燃液体，燃点仅比闪点高 1～5℃，一般只考虑闪点，不考虑燃点。
3）引燃温度
引燃温度又称自燃点或自燃温度，是在规定试验条件下，可燃物质不需外来火源即发生燃烧的最低温度。
4）爆炸极限
爆炸极限分为爆炸浓度极限和爆炸温度极限。该范围的最低浓度称为爆炸下限，最高浓度称为爆炸上限。
5）最小点燃电流比
是在规定试验条件下，气体、蒸气、薄雾爆炸性混合物的最小点燃电流与甲烷爆炸性混合物的最小点燃电流之比。
6）最大试验安全间隙
是衡量爆炸性物质传爆能力的性能参数，是在规定试验条件下，两个经长 25mm 的间隙连通的容器，一个容器内燃爆不引起另一个容器内燃爆的最大连通间隙。
3.在爆炸性粉尘环境中粉尘分为以下三级：
IIIA 级：可燃性飞絮。
IIIB 级：非导电性粉尘。
IIIC 级：导电性粉尘。
考点6：爆炸危险环境
1.气体、蒸气爆炸危险环境
根据爆炸性气体、蒸气混合物出现的频繁程度和持续时间，对危险场所区分，分为 0 区，1 区，2 区。
（1）0 区，指正常运行时连续或长时间出现或短时间频繁出现爆炸性气体、蒸气或薄雾，能形成爆炸性混合物的区域。
（2）1 区，指正常运行时可能出现（预计周期性出现或偶然出现）爆炸性气体、蒸气或薄雾，能形成爆炸性混合物的区域。
（3）2 区，指正常运行时不出现，即使出现也只可能是短时间偶然出现爆炸性气体、蒸气或薄雾，能形成爆炸性混合物区域。
2.粉尘、纤维爆炸危险环境
根据粉尘、纤维混合物出现的频率程度和持续时间将此类危险场所分为：20 区、21 区和 22 区。
(1)20 区。空气中的可燃性粉尘云持续或长期或频繁地出现于爆炸性环境中的区域。
(2)21 区。在正常运行时，空气中的可燃性粉尘云很可能偶尔出现于爆炸性环境中的区域。
(3)22 区。在正常运行时，空气中的可燃粉尘云一般不可能出现于爆炸性粉尘环境中的区域，即使出现， 持续时间也是短暂的。
粉尘、纤维爆炸危险区域的级别和大小受粉尘量、粉尘爆炸极限和通风条件等因素影响。
考点7：雷电防护技术
1.雷电分类
1）直击雷注：
(1)50%的直接雷有重复放电的性质；
(2)一次直击雷的全部放电时间一般不超过 500 毫秒。
2）感应雷：感应雷也称作闪电感应，分为静电感应和电磁感应。
3）球雷：球雷是一团处在特殊状态下的带电气体。
球雷是雷电放电时形成的发红光、橙光、白光或其他颜色光的火球。出现的概率约为雷电放电次数的 2%。
2.雷电参数
1）雷暴日
年平均雷暴日不超过 15d/a 的地区为少雷区，超过 40d/a 的为多雷区。
2）雷电流幅值
雷电流幅值指主放电时冲击电流的最大值。
3）雷电流陡度
雷电流陡度指雷电流随时间上升的速度。
4）雷电冲击过电压
3.雷电的危害
雷电破坏：电性质、热性质、机械性质等。雷电的主要危害：
1）火灾和爆炸；
2）触电；
3）设备和设施毁坏；
4）大规模停电电力设备或电力线路破坏后即可能导致大规模停电。
4.防雷分类
1）第一类防雷建筑物
①制造、使用或储存火炸药及其制品，遇电火花会引起爆炸、爆轰，从而造成巨大破坏或人身伤亡的建筑物。
②具有 0 区、20 区爆炸危险场所的建筑物。
③具有 1 区、21 区爆炸危险场所，且因电火花引起爆炸会造成巨大破坏和人身伤亡的建筑物。
2）第二类防雷建筑物
①国家级重点文物保护的建筑物。
②国家级的会堂、办公楼、档案馆，大型展览馆，大型机场航站楼，大型火车站，大型港口客运站，大型旅游建筑，国宾馆，大型城市的重要动力设施。
③国家级计算中心、国际通信枢纽。
④国际特级和甲级大型体育馆。
⑤制造、使用或储存火炸药及其制品，但电火花不易引起爆炸，或不致造成巨大破坏和人身伤亡的建筑物。
⑥具有 1 区、21 区爆炸危险场所，但电火花引起爆炸或不会造成巨大破坏和人身伤亡的建筑物。
⑦具有 2 区、22 区爆炸危险场所的建筑物。
⑧有爆炸危险的露天气罐和油罐。
⑨预计雷击次数大于 0.05 次／a 的省、部级办公建筑物和其他重要或人员集中的公共建筑物以及火灾危险场所。
⑩预计雷击次数大于 0.25 次／a 的住宅、办公楼等一般性民用建筑物或一般工业建筑物。
3）第三类防雷建筑物
(1）省级重点文物保护的建筑物和省级档案馆。
(2）预计雷击次数大于或等于 0.01 次／a，小于或等于 0.05 次／a 的省、部级办公建筑物和其他重要或人员集中的公共建筑物以及火灾危险场所。
(3）预计雷击次数大于或等于 0.05 次／a，小于或等于 0.25 次／a 的住宅、办公楼等一般性民用建筑物或一般工业建筑物。
(4）年平均雷暴日 15d/a 以上地区，高度 15m 及 15m 以上的烟囱、水塔等孤立高耸的建筑物；年平均雷暴日 15d/a 及 15d/a 以下地区，高度 20m 及 20m 以上的烟囱、水塔等孤立高耸的建筑物。
考点8：防雷技术
1.直击雷防护
第一类防雷建筑物、第二类防雷建筑物以及第三类防雷建筑物的易受雷击部位应采取防直击雷防护措施。
2.二次放电防护
在任何情况下，第一类防雷建筑物防止二次放电的最小距离不得小于 3m；第二类防雷建筑物防止二次放电的最小距离不得小于 2m 不能满足间距要求时应予跨接，即进行等电位连接。
3.感应雷防护
4.雷电冲击波防护
5.电涌防护
6.电磁脉冲防护
7.人身防雷注：
1）在户外避雨时,要注意离开墙壁或树干 8m 以外；
雷暴时人体最好离开可能传来雷电冲击波的线路和设备 1.5m 以上。
考点9：高压电气设备
（1）高压断路器（负荷、过载、短路）
高压断路器有强力灭弧装置，既能在正常情况下接通和分断负荷电流，又能借助继电保护装置在故障情况下切断过载电流和短路电流。
（2）高压隔离开关
隔离开关没有专门的灭弧装置，不能用来接通和分断负荷电流，更不能用来切断短路电流。隔离开关主要用来隔断电源，以保证检修和倒闸操作的安全。
高压断路器必须与高压隔离开关串联使用，由断路器接通和分断电流，由隔离开关隔断电源。
（3）高压负荷开关
高压负荷开关有比较简单的灭弧装置，用来接通和断开负荷电流。
负荷开关必须与有高分断能力的高压熔断器配合使用，由熔断器切断短路电流。高压负荷开关分断负荷电流时有强电弧产生前方不得有可燃物。
