第二章 建筑施工机械安全技术
金亮老师简介：注册安全工程师、注册建造师、注册结构工程师。从事安全培训工作多年，主讲安全工程师《安全生产法及相关知识》与《安全生产技术》。拥有丰富的授课经验，了解考生的根本需求，主张以最简单的课程帮助学员轻松通过考试。上课特点：诙谐幽默、善于归纳总结与发现考试规律，精炼考点。
大纲要求：
掌握建筑施工机械的主要安全装置和作业方法以及特种设备、起重机械的验收、管理程序和作业人员的安全管理要求。运用建筑施工机械安全技术和相关标准，分析建筑施工机械在施工过程中存在的危险、有害因素，制定相应安全技术措施。
教材框架：
第一节 起重机械安全技术☆ ☆ ☆
第二节 土石方机械安全技术☆ ☆
第三节 中小型机械安全技术☆ ☆
第四节 吊篮安全技术☆
第一节 起重机械安全技术
一、塔式起重机

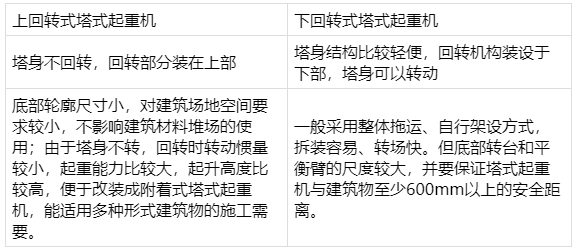

（一）塔式起重机的常见种类
（2）按变幅方式分类可分为小车变幅式塔式起重机和动臂变幅式塔式起重机。
小车变幅式塔式起重机是通过起重小车沿起重臂运行来实现变幅，称之为小车变幅式或小车运行式，其起重臂始终处于水平位置，变幅小车悬挂于臂架下弦杆上，两端分别与变幅卷扬机的钢丝绳连接，依靠电机的转动带动卷扬机转动并进而使变幅小车运动。
动臂变幅式塔式起重机是通过改变起重臂的仰角运动进行变幅的，幅度的改变是利用变幅卷扬机和变幅滑轮组系统来实现的。
（3）按起重臂支承方式分类可分为塔头式和平头式两类。
塔头式小车变幅式塔式起重机上部结构主要由塔头、回转塔身（或上回转平台）、平衡臂、平衡臂拉杆、平衡重、起重臂及起重臂拉杆等组成，并通过铰接连接。
平头式小车变幅式塔式起重机其上部结构主要包括平衡臂、平衡臂拉杆、平衡重、回转塔身与T字架（或上回转平台与A字架）等，没有传统意义上的塔头，取消了臂架拉杆，上部结构形状呈水平且均为刚性结构。
（4）自身附着式塔式起重机可分为外部附着式和内部爬升式（简称内爬式）和两种。
外部附着式塔式起重机安装在建筑物的一侧，底座固定在基础上，沿着塔身全高按一定的间隔距离设置若干附着装置（由附着杆、抱箍、附着杆支承座等部件组成），使塔身依附在建筑物上，将塔身和建筑物连成一体，从而较大地减少了塔身的计算长度，提高了塔身的承载能力。
内爬式塔式起重机安装在建筑物的内部，不占用建筑物外围空间，其幅度可设计制造得小一些，起重能力相对设计得大一些，再加上建筑物可作为内爬坡式塔式起重机的直接支承装置，利用建筑物向上爬升，爬升高度不受限制，塔身可以做得较短，结构较轻，造价较低，特别适用于城区改造工程。
其缺点是：司机在进行吊装时不能直接看到起吊过程，操作不便；施工结束后，先利用屋面起重机或其他辅助起重设备将塔式起重机在建筑物顶上解体，再一件一件地从顶部吊到地面上，比较费工费时；由于爬升过程中，塔式起重机的全部重量都压在建筑物上，拆卸时塔式起重机需要在屋顶上解体，因此建筑物的局部需要加强，使建筑物的造价增高，建筑施工复杂化。
（5）按有无行走机构分类，有固定式和移动式两类。
固定式塔式起重机塔身固定不转，安装在整块混凝土基础上或装设在条形或X形混凝土基础上，既可用作内爬式塔式起重机，也可用作附着式塔式起重机，只适用于高层建筑施工。
有行走机构的塔式起重机也叫移动式塔式起重机，可负载行驶，适用范围较广。但需要一个构造复杂的行走机构，造价较高，且因受到塔身刚度和稳定性的影响，移动式塔式起重机的高度也有所限制。
例：下列关于塔式起重机常见分类说法中错误的 是（ ）。
A．按回转方式可分为上回转式塔式起重机和下回转式塔式起重机
B．按变幅方式分类可分为小车变幅式塔式起重机和动臂变幅式塔式起重机
C．按起重臂支撑方式可分为塔头式和平头式两类
D．按有无行走机构分类，有固定式和飞模式两类
233网校答案：D
233网校解析：塔式起重机按有无行走机构分类，有固定式和移动式两类。
（二）塔式起重机的特点、参数、基本构造及原理
1.塔式起重机的特点
塔式起重机属于一种非连续性搬运机械，在高层建筑施工中其幅度利用率比其他类型起重机高。由于塔式起重机能靠近建筑物，其幅度利用率可达全幅度的80%。

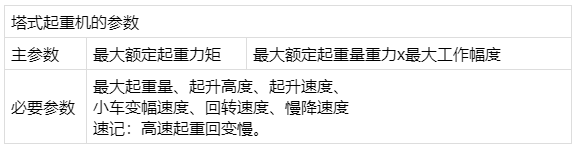

2.塔式起重机的参数
3.塔式起重机的基本构造及原理
金属结构、工作机构、驱动控制系统和安全防护装置四个部分。
速记：金工驱动安全
例：下列关于塔式起重机的基本构造及原理的描述中正确的是（ ）。
A．塔式起重机能靠近建筑物，其幅度利用率可达全幅度的90％
B．塔式起重机的主参数是最大额定起重量
C．最大额定起重力矩是最大额定起重量与其最大工作幅度的乘积
D．塔式起重机的基本构造包括金属结构、工作机构、驱动控制系统和安全防护装置四个部分
233网校答案：D
233网校解析：塔式起重机能靠近建筑物，其幅度利用率可达全幅度的80％；塔式起重机的主参数是最大额定起重力矩是最大额定起重量重力与其在设计确定的各种组合臂长中所能达到的最大工作幅度的乘积。塔式起重机的基本构造包括金属结构、工作机构、驱动控制系统和安全防护装置四个部分。
1）塔式起重机的起升机构
塔式起重机的起升机构主要由驱动装置、传动装置、制动装置和工作装置四个部件组成。
电动机通过联轴器和减速器相连，减速器输出轴上装有卷筒。它通过钢丝绳和安装在塔身或塔顶上的导向滑轮及起重滑轮组与吊钩相连。电动机工作时，卷筒将缠绕在其上的钢丝绳卷进或放出，通过滑轮组使悬挂于吊钩上的物品起升或下降。当电动机停止工作时，制动器通过弹簧力将制动轮刹住。
2）塔式起重机的变幅机构
塔式起重机的变幅机构按变幅方式，可分为小车变幅式和动臂变幅式两种。
小车变幅式变幅机构是通过移动小车来实现的，主要由电动机、减速器、卷筒、制动器和机架组成。工作时吊臂安装在水平位置，小车由变幅牵引机构驱动，沿着吊臂上的轨道移动。
其优点是：变幅时重物水平移动，给安装工作带来了方便，速度快，效率高，幅度有效利用大。它的缺点是吊臂承受压、弯载荷共同作用，受力状态不好，结构自重较大。
动臂变幅式变幅机构是通过钢丝绳滑轮组使吊臂俯仰摆动来实现的。动臂变幅式变幅机构与普通卷扬机的结构差不多，由电动机、制动器、联轴器、减速器和卷筒等组成。由于整个吊臂结构及载荷都是由变幅绳支持，要特别注意变幅机构的安全可靠。
3）塔式起重机的回转机构

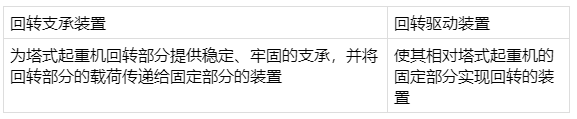

塔式起重机的回转机构由回转支承装置和回转驱动装置两部分组成。
例：塔式起重机的工作机构的工作原理正确是（ ）。
A．起升机构实现物品的上升或下降
B．动臂式塔式起重机依靠小车的移动改变吊钩的幅度位置
C．回转机构使起重臂架在320°的范围内回转
D．一般情况下塔高70m时，塔式起重机可使用大车运行机构
233网校答案：A
233网校解析：起升机构实现物品的上升或下降。动臂变幅机构和小车变幅机构改变吊钩的幅度位置。回转机构使起重臂架作360°的回转。大车运行机构使整台塔式起重机移动位置。一般情况下大车运行机构只适合塔高40～60 m以下使用，超过规定的行走高度使用时必须改装为固定附着式塔式起重机。顶升机构使塔式起重机的上部塔身和回转部分升降。
4.塔式起重机的安全防护装置
塔式起重机的安全防护装置是防止误操作和违章操作，避免由误操作和违章操作所导致的严重后果。
塔式起重机的安全防护装置可分为：
①限位开关（限位器）；
②超载荷保险器（超载断电装置）；
③缓冲止挡装置；
④钢丝绳防脱装置；
⑤风速计；
⑥紧急安全开关；
⑦安全保护音响信号。
速记：县委超载超音速紧急止挡防逃脱。

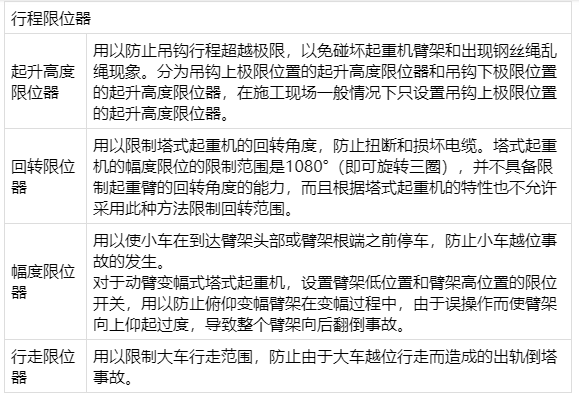

1）行程限位器
2）起重量限制器
又称测力环，当荷载超过额定起重量时，测力环外壳便产生变形。测力环内的金属片与测力环壳体固接，并随壳体受力变形而延伸。此时，金属片起到凸轮作用压迫触头切断起升机构的电源。
3）力矩限制器
塔式起重机负载时，塔顶结构主弦杆便会因负载而产生变形。当荷载过大超过额定值时，主弦杆就产生显著变形。此变形通过放大杆的作用而使螺钉压迫限位开关触头的压键，从而切断起升机构的电源。
例：塔式起重机的主要安全防护装置不包括（ ）。
A．行走限位器
B．安全阀
C．测力环
D．力矩限制器
233网校答案：B
233网校解析：塔式起重机的主要安全防护装置包括行程限位器（包括起升高度限位器、回转限位器、幅度限位器、行走限位器）、起重量限制器（又称测力环）、力矩限制器。安全阀属于锅炉等压力容器的主要安全防护装置。
例：下列关于塔式起重机的安全防护装置的说法中错误的是（ ）。
A．起升高度限位器用以防止吊钩行程超越极限，以免碰坏起重臂架和出现钢丝绳乱绳现象
B．回转限位器用以限制塔式起重机的回转角度，防止扭断和损坏电缆
C．塔式起重机的幅度限位的限制范围是1080°。并且具备限制起重臂的回转角度能力
D．动臂式塔式起重机应设置臂架低位置和臂架高位置的限位开关
233网校答案：C
233网校解析：高层建筑施工用的塔式起重机的吊钩行程限位开关，又可再分为吊钩上极限位置的起升高度限位器和吊钩下极限位置的起升高度限位器，在施工现场一般情况下只设置吊钩上极限位置的起升高度限位器。塔式起重机的幅度限位的限制范围是1080°，并不具备限制起重臂的回转角度能力。
