第三章 建筑施工临时用电安全技术
金亮老师简介：注册安全工程师、注册建造师、注册结构工程师。从事安全培训工作多年，主讲安全工程师《安全生产法及相关知识》与《安全生产技术》。拥有丰富的授课经验，了解考生的根本需求，主张以最简单的课程帮助学员轻松通过考试。上课特点：诙谐幽默、善于归纳总结与发现考试规律，精炼考点。
施工现场供电形式与临时用电的原则
大纲要求：
掌握三相五线制低压电力系统的安全技术要求以及外电线路、配电线路、施工照明、配电箱及开关箱的安全技术要求。运用建筑施工临时用电安全技术和相关标准，分析施工临时用电过程中存在的危险、有害因素，制定相应安全技术措施。
教材框架：
第一节 施工现场供电形式☆
第二节 施工现场临时用电原则☆ ☆
第一节 施工现场供电形式☆
施工现场供电有以下几种形式
（1）独立变配电所供电
（2）自备变压器供电
（3）低压220/380V供电
（4）借用电源
（1）独立变配电所供电。对于一些规模较大的项目，如规划小区、新建学校、新建工厂等工程，可利用配套建设的变配电所供电。即先建设好变配电所，由其直接供电，这样可避免重复投资，造成浪费。
（2）自备变压器供电。目前城市中高压输电的电压一般为10kV，而通常用电设备的额定电压一般为220/380V 。因此对于施工现场的临时用电，可利用附近的高压电网，增设变压器等配套设备供电。
为了节约投资，在计算负荷不是特别大的情况下，施工现场的临时用电均采用户外式变电所，户外变电所又采用杆上变电所居多。
（3）低压220/380V供电。对于电气设备容量较小的项目，若附近有低压220/380V电源，在其余量允许的情况下，可到有关部门申请，采用低压220/380V电源直接供电。
（4）借用电源。若建设项目电气设备容量小，施工周期时间短，可采取就近借用电源的方法，解决施工现场的临时用电，如借用就近原有变压器供电或借用附近单位电源供电，但须征得有关部门批准同意。
例：施工现场的电气系统应满足用电设备对供电可靠性、供电质量及供电安全的要求，接线方式应力求简单可靠，操作方便及安全。城市中高压输电的电压一般为10kV，通常用电设备的额定电压一般为220V／380V。利用附近高压电网，增设变压器等配套设备进行220V／380V供电的形式属于（ ）。
A．独立变配电所供电
B．自备变压器供电
C．电压220V／380V供电
D．借用电源
（1）独立变配电所供电。一些较大的项目（规划小区、新建学校、新建工厂等），可利用配套建设的变配电所供电。避免了重复投资，且使用规范。
（2）自备变压器供电。城市中高压输电的电压一般为10kV，通常用电设备的额定电压一般为220V／380V。可利用附近高压电网，增设变压器等配套设备供电。
第二节 施工现场临时用电的原则
一、三级配电系统
二、TN-S接零保护系统
三、二级漏电保护系统
为保证施工现场用电安全，有效防止触电和电气火灾事故，施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须遵守以下三项基本用电安全原则：
（1）采用三级配电系统。
（2）采用二级漏电保护系统。
（3）采用TN-S接零保护系统。
例：为保证施工现场用电安全，有效防止触电和电器火灾事故，施工现场临时用电工程专用的电源中性点直接接地的220V／380V三相四线制低压电力系统，下列不属于三项基本用电原则的是（ ）。
A．采用三级配电系统
B．采用三级漏电保护系统
C．采用二级漏电保护系统
D．采用TN-S接零保护系统
（1）采用三级配电系统。
（2）采用二级漏电保护系统。
（3）采用TN-S接零保护系统。
一、三级配电系统

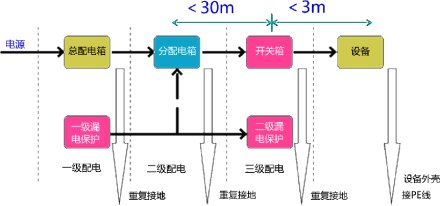

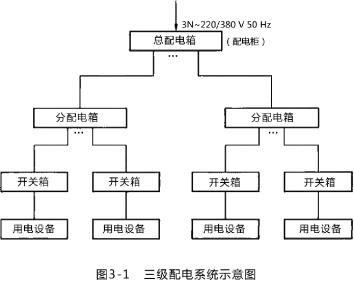

三级配电是指施工现场从电源进线开始到用电设备之间，经过三级配电装置配送电力。按照规范的要求，即由总配电箱（一级箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备，这种分三个层次逐级配送电力的系统就是三级配电系统，如图3-1所示。
在实施三级配电系统时，应遵循分级分路、动照分设、压缩配电间距的原则：

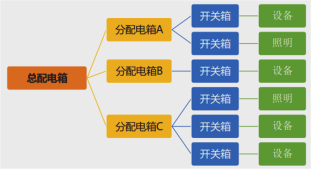

（1）从一级总配电箱（配电柜）向二级分配电箱配电可以分路。即：总配电箱（配电柜）可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱。
（2）从二级分配电箱向三级开关箱配电，一个分配电箱可以分若干分路向若干开关箱配电，每一分路也可以支接或链接若干开关箱，但链接线路的总长度不得超过30m 。
（3）从三级开关箱向用电设备配电不得分路，实行“一机一闸”制，每一台用电设备必须有其独立专用的开关箱，每一开关箱只能连接控制一台与其相关的用电设备，每一照明开关箱的容量不超过30A负荷的照明器。
（4）总配电箱、分配电箱内动力与照明合置共箱配电，动力与照明必须分路配电，分配电箱的分路应动、照分设，设置动力开关箱和照明开关箱。

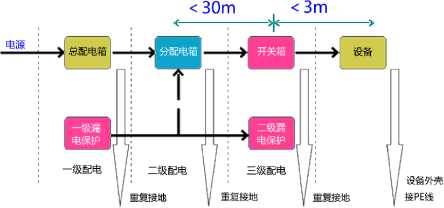

（5）分配电箱与开关箱之间，开关箱与用电设备之间的压缩配电间距有如下要求：
①分配电箱应设在用电设备或负荷相对集中的场所。
②分配电箱与开关箱的距离一般不得超过30m。
③开关箱与其供电的固定式用电设备的水平距离不应超过3m。
例：三级配电系统是指施工现场从电源进线开始到用电设备之间，经过三级配电装置配送电力。在实施三级配电系统时，应遵循分级分路、动照分设、压缩配电间距的原则。下列关于三级配电系统的说法中正确的是（ ）。
A．总配电箱（配电柜）可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱
B．开关箱可以分若干分路向若干分配电箱配电，每一分路也可以支接或链接若干分配电箱，但链接线路的总长度不得超过30m
C．分配电箱向用电设备配电不得分路，实行“一机一闸”制，每一台用电设备必须有其独立专用的分配电箱
D．总配电箱、开关箱内动力与照明合置共箱配电，动力与照明必须分路配电，分配电箱的分路应动照分设，设置动力开关箱和照明开关箱
（1）从一级总配电箱（配电柜）向二级分配电箱配电可以分路。总配电箱（配电柜）可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱。
（2）从二级分配电箱向三级开关箱配电，一个分配电箱可以分若干分路向若干开关箱配电，每一分路也可以支接或链接若干开关箱，但链接线路的总长度不得超过30m。
（3）从三级开关箱向用电设备配电不得分路，实行“一机一闸”制，每一台用电设备必须有其独立专用的开关箱，每一开关箱只能连接控制一台与其相关的用电设备，每一照明开关箱的容量不超过30A负荷的照明器。
（4）总配电箱、分配电箱内动力与照明合置共箱配电，动力与照明必须分路配电，分配电箱的分路应动照分设，设置动力开关箱和照明开关箱。
（4）总配电箱、分配电箱内动力与照明合置共箱配电，动力与照明必须分路配电，分配电箱的分路应动照分设，设置动力开关箱和照明开关箱。
例：关于分配电箱与开关箱之间，开关箱与用电设备之间的压缩配电间距中，说法正确的是（ ）。
A．分配电箱应设在用电设备或负荷相对分散的场所
B．分配电箱与开关电箱的距离一般不超过10m
C．开关箱实行“一机一闸”制
D．开关箱与其供电的固定式用电设备的水平距离不应超过10m
（1）分配电箱应设在用电设备或负荷相对集中的场所。
（2）分配电箱与开关电箱的距离一般不超过30m。
（3）开关箱与其供电的固定式用电设备的水平距离不应超过3m。
二、TN-S接零保护系统

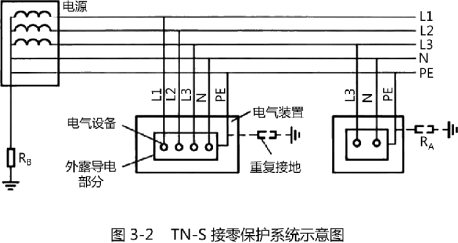

按照 《施工现场临时用电安全技术规范》 （JGJ 46）的规定：在施工现场用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统中，必须采用TN-S接零保护系统，如图3-2 所示 。
①当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致 。
②不得一部分设备做保护接零，另一部分设备做保护接地 。
③当采用TN系统做保护接零时， 工作零线（N线）必须通过总漏电保护器，保护零钱（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出形成局部TN-S接零保护系统。
TN-S系统为电源中性点直接接地时，电气设备外露可导电部分通过零线接地的接零保护系统。N为工作零线， PE为专用保护接地线，即设备外壳连接到PE上 。TN-S方式供电系统是把工作零线N和专用保护线PE严格分开的供电系统。系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。
例：在施工现场用电工程专用的电源中性点直接接地的220V／380V三相四线制低压电力系统中。必须采用TN-S接零保护系统。下列关于TN-S系统的说法中错误的是（ ）。
A．TN-S系统为电源中性点直接接地时，电气设备外露可导电部分通过零线接地的接零保护系统。即设备外壳连接到PE线上
B．当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备作保护接零，另一部分设备作保护接地
C．当采用TN系统做保护接零时，保护零线（PE线）必须通过总漏电保护器，工作零线（N线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出形成局部TN-S接零保护系统
D．TN-S系统是把工作零线N和专用保护线PE严格分开的供电系统，PE线上没有电流。只是N线上有不平衡电流
三、二级漏电保护系统
所谓二级漏电保护系统是指在施工现场基本供配电系统的总配电箱和开关箱首、末二级配电装置中，设置漏电保护器，其中总配电箱中的漏电保护器可以设置在总路，也可以设置在支路。
施工现场供配电实行分级分段漏电保护，总配电箱（配电柜）和开关箱配电必须设置漏电保护器。
漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来设备发生漏电故障时以及对有致命危险的人身触电进行保护。
漏电保护器的安装除应遵守常规的电气设备安装规程外，还应注意以下几点：
（1）漏电保护器极数和线数必须与负荷侧的相数和线数保持一致。
（2）漏电保护器的电源进线类别（相线或零线）必须与其进线端标记相对应，不允许交叉混接，标有电源侧和负荷侧的漏电保护器不得接反。如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。
（3）漏电保护器的结构选型，优先选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。

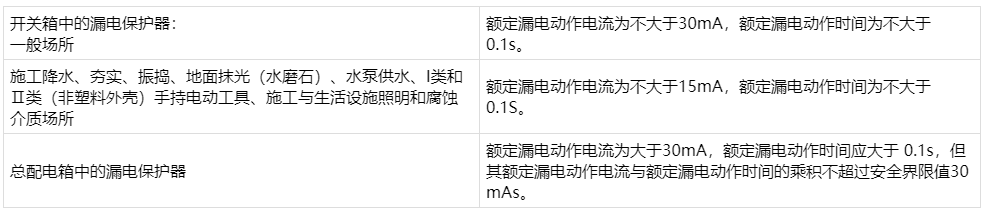

（4）开关箱和总配电箱（配电柜）内配置漏电保护器的漏电动作参数：
①开关箱中的漏电保护器：一般场所其额定漏电动作电流为不大于30mA，额定漏电动作时间为不大于0.1s。
施工降水、夯实、振捣、地面抹光（水磨石）、水泵供水、I类和Ⅱ类（非塑料外壳）手持电动工具、施工与生活设施照明和腐蚀介质场所其额定漏电动作电流为不大于15mA，额定漏电动作时间为不大于0.1S。
②总配电箱中的漏电保护器：其额定漏电动作电流为大于30mA，额定漏电动作时间应大于 0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不超过安全界限值30mA?s。
（5）安装漏电保护器不得拆除或放弃原有的安全防护措施，漏电保护器只能作为电气安全防护系统中的附加保护措施。
（7）工作零线不得在漏电保护器负荷侧重复接地，否则漏电保护器不能正常工作。
例：施工现场临时用电工程专用的电源中性点直接接地的220V／380V三相四线制低压电力系统，必须遵守以下三项基本用电原则：①采用三级配电系统；②采用二级漏电保护系统；③采用TN—S接零保护系统。下列关于二级漏电保护系统的说法中，正确的是（ ）。
A．总配电箱和分配电箱二级配电装置
B．分配电箱和开关箱二级配电装置
C．总配电箱和开关箱二级配电装置
D．总配电箱中的漏电保护器只可设置在总路
例：下列开关箱和总配电箱（配电柜）内配置漏电保护器的漏电动作参数说法中，错误的是（ ）。
A．开关箱中的漏电保护器，一般场所其额定漏电动作电流为不大于30mA，额定漏电动作时间为不大于0.1s
B．Ⅰ类和Ⅱ类（非塑料外壳）手持电动工具其额定漏电动作电流为不大于15mA，额定漏电动作时间不大于0.1s
C．施工降水、夯实、振捣、地面抹光（水磨石）、水泵供水场所其额定漏电动作电流为不大于15mA，额定漏电动作时间不大于0.1s
D．总配电箱中的漏电保护器，其额定漏电动作电流为不大于30mA，额定漏电动作时间应不大于0.1s，其额定漏电动做电流与额定漏电动作时间的乘积不超过安全界限值30mA·s
例：下列总配电箱（配电柜）内配置漏电保护器的漏电动作参数正确的是（ ）。
A．额定漏电动作电流为500mA，额定漏电动作时间为0.1s
B．额定漏电动作电流为300mA，额定漏电动作时间为0.1s
C．额定漏电动作电流为150mA，额定漏电动作时间为0.2s
D．额定漏电动作电流为20mA，额定漏电动作时间为0.2s
