TN系统

考点：触电防护技术­绝缘
一、绝缘材料
电工绝缘材料分为3种

①固体绝缘材料 瓷、玻璃、云母、石棉等无机绝缘材料
②液体绝缘材料 矿物油、硅油等液体
③气体绝缘材料 六氟化硫、氮等气体
二、绝缘材料性能
（1）电性能。作为绝缘结构，主要性能是绝缘电阻、耐压强度、泄漏电流和介质损耗。
介电常数是表明绝缘极化特征的性能参数（参数越大电阻率越低）。介电常数越大，极化过程越慢。
（2）力学性能。绝缘材料的力学性能指强度、弹性等性能。随着使用时间延长，力学性能将逐渐降低。
（3）热性能。绝缘材料的热性能包括耐热性能、耐弧性能、阻燃性能、软化温度和黏度。
①绝缘材料的耐热性能用允许工作温度来衡量。
②绝缘材料的耐弧性能指接触电弧时表面抗炭化的能力。无机绝缘材料的耐弧性能优于有机绝缘材料的耐弧性能。
③绝缘材料的阻燃性能用氧指数表示。氧指数在21%以下的材料为可燃性材料，氧指数在21%~27%之间的为自熄性材料，氧指数在27%以上的为阻燃性材料。
④软化温度是指固体绝缘在较高温度下维持不变形的能力。黏度指绝缘液体的流动性。
（4）吸潮性能。吸潮性能包括吸水性能和亲水性能。木材属于吸水性材料，玻璃属于非吸水性材料、属于亲水性材料，蜡属于非亲水性材料。
（5）抗生物性能。抗生物性能是材料抵御霉菌等生物性破坏的能力。
三、 绝缘破坏
（1）绝缘击穿
①气体绝缘击穿是由碰撞电离导致的电击穿。气体击穿后绝缘性能会很快恢复；
②液体绝缘的击穿特性与其纯净程度有关。液体绝缘击穿后，绝缘性能只在一定程度上得到恢复；
③固体绝缘的击穿有电击穿、热击穿、电化学击穿、放电击穿等击穿形式。
固体绝缘击穿后将失去其原有性能。
电击穿的特点是作用时间短、击穿电压高 。
热击穿的特点是电压作用时间较长，而击穿电压较低。
电化学击穿的特点是电压作用时间很长、击穿电压往往很低。
（2）绝缘老化
老化是绝缘材料在运行过程中受到热、电、光、氧、机械力、微生物等因素的长期作用，发生一系列不可逆的物理化学变化，导致电气性能和机械性能的劣化。
（3）绝缘损坏
损坏是指绝缘材料受到外界腐蚀性液体、气体、蒸气、粉尘的污染和侵蚀，以及受到外界热源、机械力、生物因素的作用，失去电气性能、力学性能的现象。

考点：触电防护技术-屏护和间距
1.屏护
屏护是采用护罩、护盖、栅栏、箱体、遮栏等将带电体同外界隔绝开来。
网眼屏护装置的网眼不应大于20mm×20mm ~40mm×40mm
（1）遮栏高度不应小于1.7m，下部边缘离地面高度不应大于0.1m。户内栅栏高度不应小于1.2m；户外栅栏高度不应小于1.5m。
（2）对于低压设备，遮栏与裸导体的距离不应小于0.8m，栏条间距离不应大于0.2m；网眼遮栏与裸导体之间的距离不宜小于0.15m。
（3）金属材料制成的屏护装置，必须接地（接零）。
（4）遮栏、栅栏等屏护装置上应挂标示牌。出入口的门上应根据需要安装信号装置和联锁装置。
2. 间距
在低压作业中，人体及其所携带工具与带电体的距离不应小于0.1m。
在10kV 作业中，无遮栏时，人体及其所携带工具与带电体的距离不应小于0.7m；有遮栏时，遮栏与带电体之间的距离不应小于0.35m。
架空线路应避免跨越建筑物，架空线路不应跨越可燃材料屋顶的建筑物。
导线与建筑物的最小距离。

架空线路应与有爆炸危险的厂房和有火灾危险的厂房保持必需的防火间距。
架空线路断线接地时，为了防止跨步电压伤人，在离接地点4～8m范围内，不能随意进入。

（一）接地保护

（二）接零保护
1. 保护接零系统安全原理和类别
TN系统中的字母N表示电气设备在正常情况下不带电的金属部分与配电网中性点之间直接连接。PE是保护零线，RS叫做重复接地。
当某相带电部分碰连设备外壳时，形成该相对零线的单相短路，短路电流促使线路上的短路保护元件迅速动作，从而把故障设备电源断开，消除电击危险。保护接零也能在一定程度上降低漏电设备对地电压。（但一般不能降低到安全范围以内，其第一位的安全作用是迅速切断电源。）

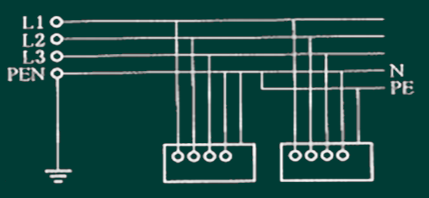

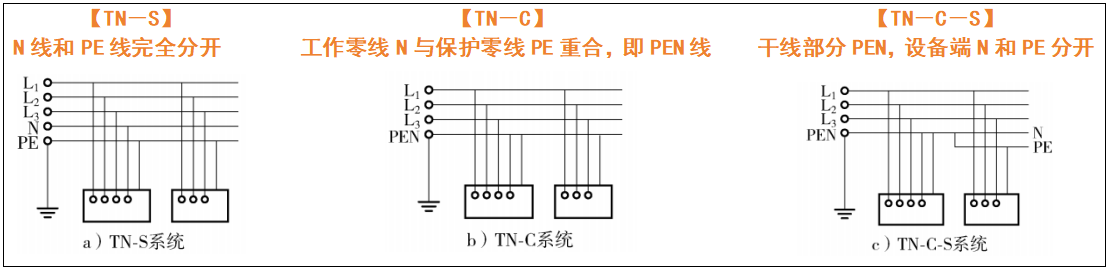

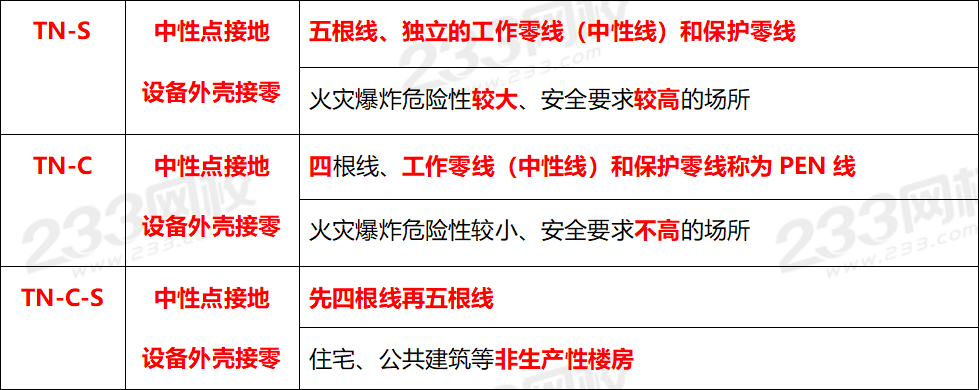

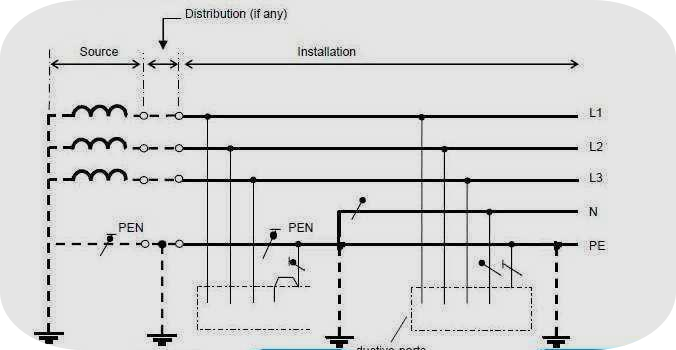

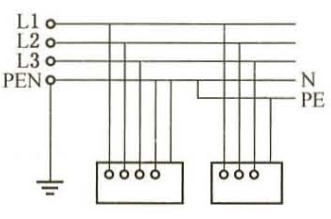

TN系统分为三种类型:①TN－S；②TN－C；③TN－C－S


2. TN系统速断和限压要求
在接零系统中，对于配电线路或仅供给固定式电气设备的线路，故障持续时间不宜超过5s；对于供给手持式电动工具、移动式电气设备的线路或插座回路，电压220V者故障持续时间不应超过0.4s，380V者不应超过0.2s。为了实现保护接零要求，可以采用一般过电流保护装置或剩余电流保护装置。
3.在TN系统中使用了TT方式：
除非接地的设备装有快速切断故障的自动保护装置（漏电保护装置），否则不得在TN系统中混用TT方式（在接零系统中个别设备只接地不接零）。
4. 重复接地
（1）减轻零线断开或接触不良时电击的危险性。
（2）降低漏电设备的对地电压。
（3）改善架空线路的防雷性能。
（4）缩短漏电故障持续时间。
5. 工作接地
工作接地指配电网在变压器或发电机中性点的接地。
在直接接地的10kV系统中，工作接地应与变压器外壳的接地、避雷器的接地分开。 工作接地RN≤4Ω，一般可限制中性线对地电压一般不超过50V 、非接地相对地电压不超过250V。 在不接地的10kV系统中，工作接地与变压器外壳的接地、避雷器的接地是共用的。一般要求RN≤4Ω；高土壤电阻率地区，允许RN≤10Ω。
6. 等电位连接
等电位连接指保护导体与建筑物的金属结构、生产用的金属装备以及允许用作保护线的金属管道等用于其他目的的不带电导体之间的连接。 等电位连接是保护接零系统的组成部分。保护导体干线应接向低压总开关柜。 主等电位连接导体的最小截面积不得小于最大保护导体截面积的1/2，且不得小于6mm2。
两台设备之间局部等电位连接导体的最小截面积不得小于两台设备保护导体中较小者的截面积。 设备与设备外导体之间的局部等电位连接线的截面积不得小于该设备保护零支线截面积的1/2。
（三）保护导体和接地装置
1.保护导体
保护导体干线必须与电源中性点和接地体（工作接地、重复接地）相连。保护导体支线应与保护干线相连。保护干线应经两条连接线与接地体连接。
为了保持保护导体导电的连续性，所有保护导体，包括有保护作用的PEN线上均不得安装单极开关和熔断器。保护导体应具有防损伤腐蚀的措施，接头应便于检测，必须使用工具才能拆开接头，各设备保护不得串联连接，不得利用设备外露导电部分作为保护导体的一部分。单芯绝缘导线作保护零线PE线时，有机械防护的不得小于2.5mm2；没有机械防护的不得小于4mm2。兼用作中性线、保护零线的PEN线的最小截面积除应满足不平衡电流和谐波电流的导电要求外，还应满足保护接零可靠性的要求。为此，要求铜质PEN线截面积不得小于10mm2、铝质的不得小于16mm2，如系电缆芯线则不得小于4mm2。
当保护线（PE）与相线（L）材料相同时按下表选取：

 2.接地装置
（1）自然接地体和人工接地体
（2）接地线
交流电气设备应优先利用自然导体作接地线。在非爆炸危险环境，如自然接地线有足够的截面，可不再另行敷设人工接地线 。
（3）接地装置安装
接地体上端离地面深度不应小于0.6m（农田地带不应小于1m）。接地体宜避开人行道和建筑物出入口附近。接地体的引出导体应引出地面0.3m以上。接地体距离独立避雷针接地体之间的地下水平距离不得小于3m；距离建筑物墙基之间的地下水平距离不得小于1.5m。
（4）接地装置连接
接地装置地下部分的连接应采用焊接，并应采用搭焊。利用建筑物的钢结构、轨道、管道等自然导体作接地线时，其伸缩缝或接头处应另加跨接线。自然接地体与人工接地体之间的连接必须可靠。接地线与管道的连接可采用螺纹连接或抱箍螺纹连接，但必须采用镀锌件，以防止锈蚀。

（一）双重绝缘
1. 双重绝缘结构
双重绝缘是强化的绝缘结构，包括双重绝缘和加强绝缘两种类型。
具有双重绝缘的电气设备属于Ⅱ类设备。
2. 双重绝缘的基本条件
Ⅱ类设备工作绝缘的绝缘电阻不得低于2MΩ，保护绝缘的绝缘电阻不得低于5MΩ，加强绝缘的绝缘电阻不得低于7MΩ。Ⅱ类设备在其明显部位应有“回”形标志，设备的外壳上的盖、窗必须使用工具才能打开。凡属双重绝缘的设备，不得再行接地或接零。
（二）安全电压
安全电压有3种，即安全特低电压（SELV）、保护特低电压（PELV）和功能特低电压（FELV）。 安全电压属既能防止间接接触电击也能防止直接接触电击的安全技术措施。具有依靠安全电压供电的设备属于Ⅲ类设备。
1.安全电压限值和额定值
工频安全电压有效值的限值为50V，直流安全电压的限值为120V。
当接触时间超过1s时，推荐干燥环境中工频安全电压有效值的限值取33V，直流安全电压的限值取70V；潮湿环境中工频安全电压有效值的限值取16V，直流安全电压的限值取35V。
工频有效值的额定值：42V、36V、24V、12V、6V
①特别危险环境的手持电动工具 42V
②电击危险环境照明 36V或24V
③金属容器内、隧道、水井、大面积接地导体等，工作地点狭窄行动不便环境 12V
④特殊场所（水下） 6V
2.安全电源及回路配置
通常采用安全隔离变压器作为特低电压的电源。
不论采用什么电源，特低电压边均应与高压边保持双重绝缘的水平。
Ⅰ类电源变压器可能触及的金属部分必须接地（或接零）。其电源线中，应有一条专用的黄绿相间颜色的保护线。
Ⅱ类电源变压器不采取接地（或接零）措施，没有接地端子。 安全电压回路的带电部分必须与较高电压的回路保持电气隔离，并不得与大地、保护接零（地）线或其他电气回路连接。如果变压器不具备双重绝缘的结构，为了减轻变压器一次线圈与二次线圈短接的危险，二次线圈应接地或接零。安全电压设备的插销座不得带有接零或接地插头或插孔。变压器一次线圈与二次线圈安全隔离变压器的一次边和二次边均应装设短路保护元件。功能特低电压（FELV）的补充安全要求是，装设必要的屏护或加强设备的绝缘，以防止直接接触电击；当该回路与一次边保护零线或保护地线连接时，一次边应装设防止电击的自动断电装置，以防止间接接触电击。
（三）电气隔离和不导电环境
电气隔离和不导电环境都属于防止间接接触电击的安全技术措施。
1. 电气隔离
电气隔离指工作回路与其他回路实现电气上的隔离。其安全原理是在隔离变压器的二次边构成了一个不接地的电网，阻断在二次边工作的人员单相电击电流的通路。
（1）电源变压器必须是隔离变压器。单相隔离变压器额定容量不超过25kV·A，三相不超过40kV·A。
（2）二次边保持独立。被隔离回路不得与其他回路及大地有任何连接。
（3）二次边线路电压不应过高或二次边线路不应过长。电压与长度的乘积UL≤100000V·m。
（4）设备的金属外壳之间应采取等电位连接措施。
2. 不导电环境
（1）电压500V及以下者，地板和墙每一点的电阻不应低于50kΩ；电压500V以上者不应低于100kΩ。
（2）保持间距或设置屏障，防止人体在工作绝缘损坏后同时触及不同电位的导体。
（3）永久性特征。不因受潮或引进其他设备而降低安全水平。
（4）保持不导电特征，不得有保护零线或保护地线。
（5）防止场所内高电位引出和场所外低电位引入的措施。
（四）漏电保护
漏电保护装置主要用于防止间接接触电击和直接接触电击。用于防止直接接触电击时，只作为基本防护措施的补充保护措施。
1. 漏电保护装置的动作参数
①≤30mA，属于高灵敏度，用于防触电
②＞30mA、≤1000mA，属于中灵敏度
③＞1000mA，以上的属低灵敏度
④保护装置的额定不动作电流不得低于额定动作电流的1/2 。
2. 需安装漏电保护装置的情况
①属于Ⅰ类的移动式电气设备
②生产用的电气设备；
③施工工地的电气机械设备；
④安装在户外的电气装置；
⑤临时用电的电气设备；
⑥机关、学校、宾馆、饭店、企事业单位和住宅等除壁挂式空调电源插座外的其他电源插座或插座回路；
⑦游泳池、喷水池、浴池的电气设备；
⑧医院中可能直接接触人体的电气医用设备；
对于公共场所的通道照明电源和应急照明电源、消防用电梯及确保公共场所安全的电气设备、用于消防设备的电源（如火灾报警装置、消防水泵、消防通道照明等） 、用于防盗报警的电源，以及其他不允许突然停电的场所或电气装置的电源，漏电时立即切断电源将会造成其他事故或重大经济损失。在这些情况下，应装设不切断电源的报警式漏电保护装置。
使用特低电压供电的电气设备、一般环境条件下使用的具有双重绝缘或加强绝缘结构的电气设备、使用隔离变压器且二次侧为不接地系统供电的电气设备，以及其他没有漏电危险和触电危险的电气设备可以不安装漏电保护装置。

1）绝缘材料分类
（1）固体绝缘材料，包括瓷、玻璃、云母、石棉等无机绝缘材料，橡胶、塑料、纤维制品等有机绝缘材料和玻璃漆布等复合绝缘材料。
（2）液体绝缘材料，包括矿物油、硅油等液体。
（3）气体绝缘材料，包括六氟化硫、氮等气体。
2）绝缘材料性能
绝缘材料有电性能、热性能、力学性能、化学性能、吸潮性能、抗生物性能等多项指标。
（1）电性能，包括介质损耗、绝缘电阻、泄漏电流和耐压强、。
绝缘电阻相应于漏导电流遇到的电阻属于直流电阻，是判断绝缘质量最基本、最简易的指标。绝缘物受潮后绝缘电阻明显降低。
（2）力学性能。绝缘材料的力学性能指强度、弹性等性能。
（3）热性能
耐热性能、耐弧性能、阻燃性能、软化温度和黏度。
耐热性能用允许工作温度来衡量。（最高极限工作温度）
耐弧性能是指接触电弧表面抗碳化的能力，无机绝缘材料的耐弧性能优于有机绝缘材料的耐弧性能。
软化温度是指固体绝缘在较高温度下维持不变形的能力。
（4）吸潮性能。吸潮性能包括吸水性能和亲水性能。
（5）抗生物性能。抗生物性能是材料抵御霉菌等生物性破坏的能力。

绝缘材料受到电气、高温、潮湿、机械、化学、生物等因素的作用时均可能遭到破坏，并可归纳为以下三种破坏方式：绝缘击穿、绝缘老化和绝缘损坏。
1）绝缘击穿
当施加于绝缘材料上的电场强度高于临界值时，绝缘材料发生破裂或分解，电流急剧增加，完全失去绝缘性能。
气体绝缘击穿是由碰撞电离导致的电击穿。气体击穿后绝缘性能会很快恢复。
液体绝缘的击穿特性与其纯净程度有关。液体绝缘击穿后，绝缘性能只在一定程度上得到恢复。
固体绝缘的击穿有电击穿、热击穿、电化学击穿、放电击穿等击穿形式。固体绝缘击穿后将失去其原有性能。
2）绝缘老化
绝缘材料不可逆的物理化学变化，导致电气性能和机械性能的劣化。
3）绝缘损坏
绝缘材料受到外界的污染和侵蚀，失去电气性能、力学性能的现象。

屏护是采用护罩、护盖、栅栏、箱体、遮栏等将带电体同外界隔绝开来，防止触电、防止短路及短路火灾、防止被机械破坏以及便于安全操作。固定式屏护装置应有足够的力学强度和良好耐燃性能。
（1）户内栅栏高度不应小于1.2m；户外栅栏高度不应小于1.5m。
遮栏高度不应小于1.7m，下部边缘离地面高度不应大于0.1m。
（2）对于低压设备，遮栏与裸导体的距离不应小于0.8m，栏条间距离不应大于0.2m；网眼遮栏与裸导体之间的不宜小于0.15m。
（3）金属材料制成的屏护装置，必须接地（或接零）。
（4）遮栏、栅栏等屏护装置上应根据被屏护对象挂上“止步！高压危险！”“禁止攀登！”等标示牌。
（5）遮拦出入口的门上应根据需要安装信号装置和联锁装置。

在设备有接地的情况下，由于REㄍRP，如RE=4Ω，则人体电压为UPE=4. 6V，危险性基本消除。
设备外壳通过低电阻接地，限制故障电压在安全范围以内，这种系统就是IT系统。字母I表示配电网不接地或经高阻抗接地，字母T表示电气设备外壳接地。
设备外壳通过低电阻接地，限制故障电压在安全范围以内，这种系统就是IT系统。字母I表示配电网不接地或经高阻抗接地，字母T表示电气设备外壳接地。
沿电流方向：
第一个字母I表示中性点（配电网）不接地
第二个字母T表示设备外壳接地
保护接地适用于各种不接地配电网。
在380V不接地低压配电网中，为限制设备漏电时外壳对地电压不超过安全范围，一般要求保护接地电阻RE≤4Ω。

第一个字母T表示配电网直接接地，第二个字母T表示设备外壳接地。
中性点的接地RN叫做工作接地，中性点引出的导线叫做中性线N（工作零线）。在接地的配电网（TT系统）中，单相电击的危险性比不接地的配电网（IT系统）单相电击的危险性大，只有在采用其他防止间接接触电击的措施有困难的条件下才考虑采用TT系统。
TT系统中应装设能自动切断漏电故障的漏电保护装置（剩余电流保护装置）或具有同等功能的过电流保护装置。
TT系统主要用于低压用户，即用于未装备配电变压器，从外面直接引进低压电源的小型用户。

1.保护导体（PE、PEN）
保护导体包括保护接地线、保护接零和等电位联结线。保护导体分为人工保护导体和自然保护导体。
单芯绝缘导线作保护零线时，有机械防护的不得小于2.5mm2；没有机械防护的不得小于4mm2。
2.接地装置
接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。
1）自然接地体和人工接地体
自然接地体是用于其他目的，但与土壤保持紧密接触的导体。埋设在地下的金属管道（有可燃或爆炸性介质的管道除外）、金属井管、与大地连接的建筑物的金属结构、水工构筑物及类似的金属管、桩等均可用作自然接地体。当自然接地体的接地电阻符合要求时，可不敷设人工接地体（发电厂和变电所除外）。
自然接地体至少应有两根导体在不同地点与接地网相连。
2）接地线
交流电气设备应优先利用自然导体作接地线。
3）接地装置安装
接地体上端离地面深度不应小于0.6 m（农田地带不应小于1m），并应在冰冻层以下。接地体宜避开人行道和建筑物出入口附近。接地体的引出导体应引出地面0.3m以上。接地体离独立避雷针接地体之间的地下水平距离不得小于3m；离建筑物墙基之间的地下水平距离不得小于1.5m。
4）接地装置连接
接地装置地下部分的连接应采用焊接，并应采用搭焊，不得有虚焊。
利用建筑物的钢结构、起重机轨道、工业管道等自然导体作接地线时，其伸缩缝或接头处应另加跨接线，以保证连续可靠。
接地线与管道的连接可采用螺纹连接或抱箍螺纹连接，但必须采用镀锌件，以防止锈蚀。在有振动的地方，应采取防松措施。

双重绝缘属于防止间接接触电击的安全技术措施。
1.双重绝缘结构
双重绝缘包括双重绝缘和加强绝缘两种类型。
双重绝缘包括双重绝缘和加强绝缘两种类型。双重绝缘指工作绝缘（基本绝缘）和保护绝缘（附加绝缘）。前者是带电体与不可触及的导体之间的绝缘，是保证设备正常工作和防止电击的基本绝缘；后者是不可触及的导体与可触及的导体之间的绝缘。加强绝缘是具有与上述双重绝缘相同绝缘水平的单一绝缘。
2.双重绝缘的基本条件
工作绝缘的绝缘电阻不得低于2 MΩ，保护绝缘的绝缘电阻不得低于5 MΩ，加强绝缘的绝缘电阻不得低于7 MΩ。（相同绝缘水平）
Ⅱ类设备的外壳应有足够的绝缘水平和力学强度，外壳上的盖、窗必须使用工具才能打开。Ⅱ类设备在其明显部位应有“回”形标志。凡属双重绝缘的设备，不得再行接地或接零。

安全电压是在一定条件下、一定时间内不危及生命安全的电压。依靠安全电压供电的设备属于Ⅲ类设备。
1.安全电压限制和额定值
1）限制
工频安全电压有效值的限值为50 V，直流安全电压的限值为120 V。
2）额定值
我国规定工频有效值的额定值有42 V、36 V、24 V、12 V和6 V。

漏电保护装置主要用于防止间接接触电击和直接接触电击。
按照动作原理，漏电保护装置分为电压型和电流型两类；按照有无电子元器件，分为电子式和电磁式两类；按照极数，分为二极、三极和四极漏电保护装置等。
1.漏电保护装置
正常状态，供电回路正常供电，处于联通状态。
故障状态（漏电），供电回路断开，切断故障回路。
2.漏电保护装置的动作参数
电流型漏电保护装置的主要动作参数是动作电流和动作时间。
30 mA及30 mA以下的属高灵敏度，主要用于防止触电事故；
30 mA以上、1000 mA及1000 mA以下的属中灵敏度，用于防止触电事故和漏电火灾；
1000 mA以上的属低灵敏度，用于防止漏电火灾和监视一相接地故障。

重复接地指PE线和PEN线上除工作接地以外其他点的再次接地。

（1）减轻零线断开或接触不良时电击的危险性。

（2）降低漏电设备的对地电压。

（3）改善架空线路的防雷性能。

（4）缩短漏电故障持续时间。

灵敏程度	动作电流	主要作用
高灵敏度	≤30mA	防止人身触电事故
中灵敏度	≤1000mA	防触电和漏电火灾
低灵敏度	≥1000mA	防漏电火灾和一相接地故障
注：保护装置的额定不动作电流不得低于额定动作电流的1/2。
①漏电保护装置的动作时间指动作时最大分断时间。 ②延时型的只能用于动作电流30mA以上的保护装置。

漏电保护装置的安装和运行

1安装

(1)必须装设漏电保护装置的场所

属于1类的移动式电气设备及手持电动工具。生产用的电气设备、施工工地的电气设备安装在户外的电气设备、临时用电的设备。除壁挂式空调电源插座外的其他电源插座游泳池、喷水池、浴池的电气设备。安装在水中的供电线路和设备.医院中可能直接接触人体的电气医用设备

(2)应装设报警式漏电保护装置的场所

公共场所的通道照明电源和应急照明电源。消防用电梯及确保公共场所安全的电源

(3)可以不安装漏电保护装置的场所

使用特低电压供电的电气设备。具有双重绝缘或加强绝缘结构的电气设备。使用隔离变压器且二次侧为不接地系统供电的设备。其他没有漏电危险和触电危险的电气设备

2.误动作和拒动作

(1)误动作指漏电保护装置在线路或设备未发生预期的触电或漏电时的动作。拒动作指发生与其动作的触电或漏电时保护装置拒绝动作。

(2)误动作和拒动作都会影响漏电保护装置正常运行。

工作接地

工作接地指配电网在变压器或发电机中性点的接地。

在直接接地的10kV系统中，工作接地应与变压器外壳的接地、避雷器的接地分开。 工作接地RN≤4Ω，一般可限制中性线对地电压一般不超过50V 、非接地相对地电压不超过250V。 在不接地的10kV系统中，工作接地与变压器外壳的接地、避雷器的接地是共用的。一般要求RN≤4Ω;高土壤电阻率地区，允许RN≤10Ω。

等电位连接

等电位连接指保护导体与建筑物的金属结构、生产用的金属装备以及允许用作保护线的金属管道等用于其他目的的不带电导体之间的连接。 等电位连接是保护接零系统的组成部分。保护导体干线应接向低压总开关柜。 主等电位连接导体的最小截面积不得小于最大保护导体截面积的1/2.且不得小于6mm2.

两台设备之间局部等电位连接导体的最小截面积不得小于两台设备保护导体中较小者的截面积。 设备与设备外导体之间的局部等电位连接线的截面积不得小于该设备保护零支线截面积的1/2.

接地装置

(1)自然接地体和人工接地体

(2)接地线

交流电气设备应优先利用自然导体作接地线。在非爆炸危险环境，如自然接地线有足够的截面，可不再另行敷设人工接地线 。

(3)接地装置安装

接地体上端离地面深度不应小于0.6m(农田地带不应小于1m)。接地体宜避开人行道和建筑物出入口附近。接地体的引出导体应引出地面0.3m以上。接地体距离独立避雷针接地体之间的地下水平距离不得小于3m;距离建筑物墙基之间的地下水平距离不得小于1.5m。

(4)接地装置连接

接地装置地下部分的连接应采用焊接，并应采用搭焊。利用建筑物的钢结构、轨道、管道等自然导体作接地线时，其伸缩缝或接头处应另加跨接线。自然接地体与人工接地体之间的连接必须可靠。接地线与管道的连接可采用螺纹连接或抱箍螺纹连接，但必须采用镀锌件，以防止锈蚀。

(一) 电气隔离

1.电源变压器必须是隔离变压器

隔离变压器的输入绕组与输出绕组没有电气连接，并有双重绝缘。隔离变压器的空载输出电压交流不应超过 1000V.

2.二次边保持独立

被隔离回路不得与其他回路及大地有任何连接

3.二次边线路要求

二次边线路电压过高或二次边线路过长，都会降低其可靠性

4.等电位联结为防止隔离回路中两台设备的不同相线漏电时的故障电压带来的危险，各台设备的金属外壳之间应采取等电位联结措施。

不导电环境

1.电压500V 及以下者，地板和墙每一点的电阻不应低于 50kQ，电压 500V 以上者不应低于100k2.

2.保持间距或设置屏障

3.具有永久性特征

4.场所内不得有保护零线或保护地线

5.有防止场所内高电位引出场所范围外和场所外低电位引入场所范围内的措施
