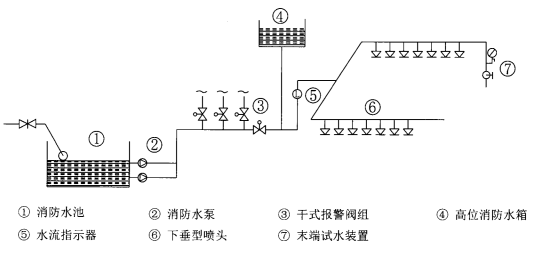

吉林长春建有一座单层大型成品仓库，该仓库作为某家电品牌在北方的货物集散中心，占地面积为12648㎡,建筑面积为11355m2,耐火等级为一级，建筑高度为11m,最大储物高度为8.5m,仓库白天工作时间釆用空调对仓库供暖，空调维持温度在28°C左右， 夜间非工作时间为了节约成本，无供暖设施，该地区气温常年在0°C左右，该车间设置有室内消火栓系统，干式自动喷水灭火系统保护，干式自动喷水灭火系统示意图如下，系统釆K-ZSTX15-68°C喷头，闭式喷头的玻璃球为红色，釆用DN20的短立管与配水支管连接，最末端配水支管的管径为DN50,设置喷头总数为2460只，备用喷头数为50只。
该仓库喷头分五批进场，第一批进场数量为350只，施工单位随机在该批次中抽取了 4只进行密封性能试验，试验压力为1.5MPa,保压时间5min,测试喷头无渗漏，判定该批喷头为合格。喷头试验完毕后釆用专用的工具对喷头进行安装，待喷头全部安装完成后，对系统进行试压和冲洗，首先对系统管网进行冲洗，待冲洗结束后，进行水压强度试验， 试验合格，最后进行水压严密性试验，无渗漏系统试验完成，判定合格。
试验调试结束后，委托有资质的消防技术服务机构对该仓库进行整体的检测，检测过程中，记录有如下内容：
（1）检查报警阀组发现自动滴水阀持续滴水，报警阀组设置有充气设备，供气管道釆用管径为12mm 铜管，充气连接管管径为10mm。
（2）开启末端试水装置，检查系统的联动功能，用秒表计时，90s后末端试水装置开始出水，出水压力为0.1MPa，水泵启动正常。
（3）测试结束后，对系统进行复位，人工手动停泵，排尽系统管网中的水，复位干式报警阀组，最后通过注水口向报警阀气室注入100〜150mm清水。
根据以上材料，回答下列问题：
1、判断该仓库自喷设置场所的火灾危险等级，系统选型是否正确，能否采用统湿式代替，并说明理由。
⑴该仓库储存物品为家用电器类，其火灾危险等级为仓库危险II级。
⑵系统选用干式系统正确。
理由：该仓库虽然白天温度在28°C，但是夜间常年在0°C左右，环境温度低于4°C的场所，应采用干式系统。
⑶不可采用湿式系统代替，湿式系统安装环境温度要求为 4〜70°C，夜间温度不满足湿式系统适用的要求。
2、该仓库喷头的选型及其管道的连接是否合理，并说明理由。如果不合理，该选用何种喷头。
⑴系统釆K-ZSTX15-68°C喷头不正确。
理由：通过该喷头型号可以判断该喷头为直径15mm,动作温度为68°C,流量为K80的快速下垂型喷头。①流量选择不合理，仓库危险级场所宜采用流量系数大于80的洒水喷头。
②选用快速响应喷头不合理，快速响应喷头应用于湿式系统。
③下垂型喷头不合理，该系统为干式系统，应采用干式下垂型喷头。
该建筑最大净空高度不超过12m且最大储物高度不超过10.5m,储物类别为仓库危险II级，宜采用仓库型特殊应用喷头，干式系统应采用直立型洒水喷头或干式下垂型喷头。
⑵采用DN20的短立管与配水支管连接不正确。
理由：喷头连接应釆用DN25短立管或直接安装于配水支管上。
3、结合背景指出图中不合理的地方，并说明理由。（不包括阀门和未标识的组件）。
①报警阀组未采用环状供水管道不正确。
理由：当自动喷水灭火系统中设有2个及以上 报警阀组时，报警阀组前应设环状供水管道。
②报警阀组安装在水平管道上不正确，
理由：报警阀组应垂直安装在配水干管上。
③设置4个报警阀组数量不正确；该背景共设置有2460只喷头，每个干式报警阀组最多控制500只喷头，故至少应设置5个干式报警阀组。
④水流指示器的安装不正确。
理由：水流指示器应使电器元件部位竖直安装在水平管道上侧。
⑤高位消防水箱连接管安装不正确。
理由：高位消防水箱应连接至报警阀前的供水侧。
⑥配水支管设置的喷头数量不合理。
理由：该建筑为仓库危险II级，仓库危险级场所标准流量型喷头均不应超过6只。
⑦喷头安装不正确。
理由：干式系统应采用直立型喷头或干式下垂型喷头。
4、施工单位试验中存在不合理的地方，并说明理由。
①第一批进场数量为350只，施工单位随机在该批次中抽取4只进行密封性能试验不正确。理由：喷头密封性能试验应不少于每批总数的1%,且不少于5只。
②试验压力为1.5MPa,保压时间5min,测试喷头无渗漏，判定该批喷头为合格不正确。
理由：试验压力应为3MPa。
③待喷头全部安装完成后，对系统进行试压和冲洗不正确。
理由：喷头安装应在系统试压和冲洗合格后再进行。
④首先对系统管网进行冲洗，待冲洗结束后，进行水压强度试验，试验合格，最后进行水压严密性试验，无渗漏系统试验完成，判定合格不正确。
理由：管网冲洗应在试压合格后分段进行，干式喷水灭火系统应做水压试验和气压试验。
5、指出检测记录中存在不正确的地方，并说明理由。
①检查报警阀组发现自动滴水阀持续滴水不正确。
理由：系统水流偶尔出现波动，自动滴水阀会有滴水的现象，持续滴水说明存在持续漏水的现象。
②报警阀组设置有充气设备，充气连接管管径为10mm不正确。充气连接管直径不小于15mm。
③开启末端试水装置，检查系统的联动功能，用秒表计时，90s后末端试水装置开始出水不正确。
理由：干式系统管网充水时间不应大于1min。
④测试结束后，最后通过注水口向报警阀气室注入100~150mm清水不正确。
理由：应向报警阀气室注入50~ 100mm清水。
6、试分析自动滴水阀持续滴水的原因。
①干式报警阀瓣渗漏。
②干式报警阀瓣老化、密封不严密。
③自动滴水阀安装位置不正确。
④系统侧渗漏导致报警阀瓣经常性波动。
⑤报警管路试警铃阀关闭不严，持续有水流进自动滴水阀。
7、联动功能测试时，90s后末端试水装置开始出水，是否合理，如果不合理，请简述可能的原因。
⑴不合理，干式系统充水时间不应大于Imin；
⑵导致充水时间过长的可能原因有：
①快速排气阀损坏。
②快速排气阀前电动阀未动作。
③系统管网过大。
④系统加速器未动作。
⑤报警阀瓣卡阻。
⑥末端试水装置阀门未完全开启。
8、简述干式系统检测方法。
①开始检测前，査看系统的控制方式。
②开启最不利处末端试水装置控制阀，查看水流指示器、压力开关和消防水泵、电 动阀的动作情况及反馈信号，以及排气阀的排气情况。
③测量自开启末端试水装置到出水压力达到0.05MPa的时间。
④系统恢复正常。
