干货:10张图让你熟知整个消防水灭火系统!

来源:233网校 2018-07-24 00:00:00
导读:计算题是我们工程类必须有的一环,所以一些计算公式就很关键了!那么如何做消防的计算题?10张图让你掌握!一级消防工程师实力通关策略,点击查看>>

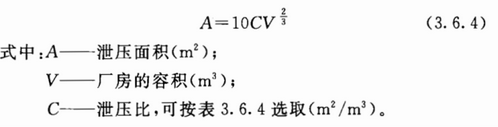

泄压面积

C——厂房容积为1000m³时的泄压比(m²/m³),其值考试中一般会告诉大家。

计算步骤:

(1)计算长径比,长径比为建筑平面几何外形尺寸中的最长尺寸与其横截面周长的积和4.0倍的该建筑横截面积之比。

长径比=L×[(W+H)×2]/(4×W×H)。

(2)如果长径比>3时,宜划分为长径比≤3的计算段;

分段方法:

0<长径比≤3,不需要分段计算;

3<长径比≤6,需要分两段计算;

6<长径比≤9分三段计算;以此类推(但如果真的分三段之后还是大于3,直接就按照公式直接求泄压面积即可)

(3)代入公式计算泄压面积。

民用建筑高度

步骤:

(1)判别建筑是住宅还是公共建筑(注意带商业服务网点的住宅和商住楼的区别);

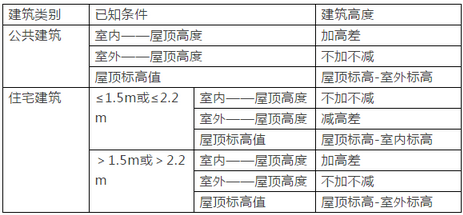

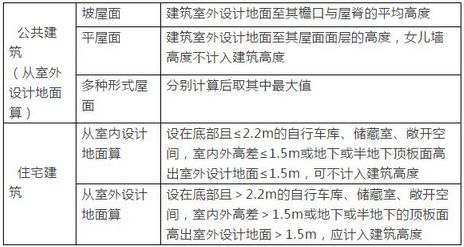

(2)计算建筑高度(高度计算起点,从室外设计地面开始还是从室内设计地面开始算

(3)根据高度划分是单多层、二类高层还是一类高层(住宅和公共建筑划分界限不同)。

【误区】:

Q:计入建筑高度的情况要加上,不计入建筑高度的一定要减去吗?

A:错误,首先要看建筑高度的计算起点,其次要看题目给出的是高度值还是标高值。

防火间距

乙、丙、丁、戊类厂房(仓库)防火间距=10+b1+b2b1、b2取值:

一二级取0;三级取2;四级取4;

甲类厂房与甲、乙、丙、丁、戊类厂房防火间距=12+b1+b2

高层厂房与甲、乙、丙、丁、戊类厂房防火间距=13+b1+b2

甲类厂房与重要公共建筑的防火间距不应小于50m,与明火或散发火花地点的防火间距不应小于30m

乙类厂房与重要公共建筑的防火间距不宜小于50m;与明火或散发火花地点的防火间距不宜小于30m

单、多层戊类厂房之间及与戊类仓库的防火间距可按本表的规定减少2m,与民用建筑的防火间距可将戊类厂房等同民用建筑按本规范第5.2.2条的规定执行。

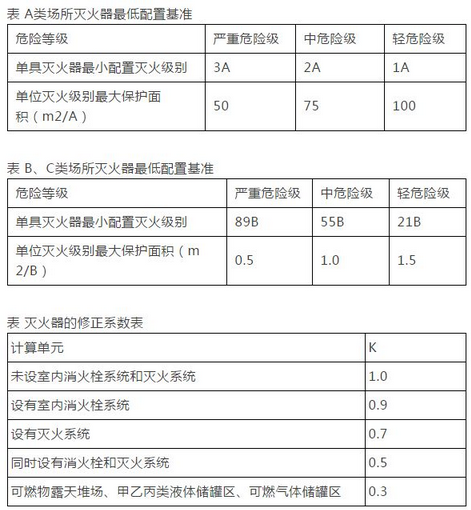

灭火器的配置

关键步骤:

(1)计算单元的最小需配灭火级别的计算

Q=KS/U

Q——计算单元的最小需配灭火级别,A或B;

S——计算单元的保护面积,m2;

U——A类或B类火灾场所单位灭火级别最大保护面积,m2/A或m2/B

K——修正系数

注:灭火系统包括自喷系统、水喷雾、气体灭火系统等,但不包括水幕系统。

歌舞娱乐放映游艺场所、网吧、商场、寺庙以及地下场所等的计算单元的最小需配灭火级别应按下式计算:

Q=1.3KS/U

(2)计算单元中每个灭火器设置点的最小需配灭火级别计算

Qe=Q/N

Qe——计算单元中每个灭火器设置点的最小需配灭火级别(A或B)

N——计算单元中的灭火器设置点数(个)

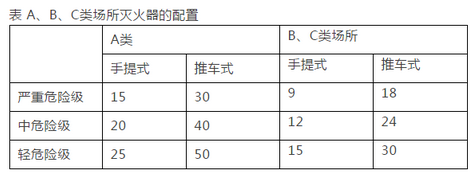

(3)灭火器设置点的确定

应根据灭火器的最大保护距离确定,并应保证一可能着火点至少能得到1具灭火器的保护,不应出现任何未受保护的空白区。(考试一般不需要计算灭火器设置点,题目中会直接给出)

消防水池容积

(1)计算公式

有效容积为:

式中:

V——消防水池的有效容积(m3);

Qp——消火栓、自喷等自动灭火系统的设计流量(L/s);

Qb——补充流量(L/s);

t——火灾延续时间(h)。

(2)计算步骤

①根据建筑类别和火灾危险性,确定消火栓火灾延续时间(参考水规表3.6.2);自动喷水灭火系统火灾延续时间为1h;补水时间取最大值。

②根据建筑类别和规模,确定室外消火栓和室内消火栓的设计流量。(参考水规表3.3.2和3.5.2,考试一般会给)

③注意计算出的消防水池容积与规定值要进行比较,不应小于100m3,仅有消火栓系统时不应小于50m3。

灭火器的配置

相关考点:

6.2.3:一个报警阀组控制的喷头数应符合下列规定:湿式系统、预作用系统不宜超过800只;干式系统不宜超过500只。当配水支管同时安装保护吊顶下方和上方空间的喷头时,应只将数量较多一侧的喷头计入报警阀组控制的喷头总数。

6.2.4:

(1)每个报警阀组供水的最高与最低位置喷头,其高程差不宜大于50m。

(2)喷头计算:建筑面积/每只喷头的最大保护面积。

(3)水流指示器个数确定:水流指示器的设置参考《自动喷水灭火系统设计规范》GB50084-2001(2005版)6.3.1

6.3.1:除报警阀组控制的喷头只保护不超过防火分区面积的同层场所外,每个防火分区、每个楼层均应设水流指示器。

疏散距离

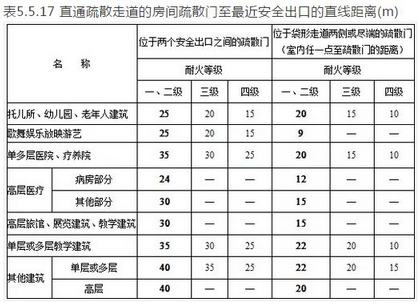

Tips:疏散距离部分内容重点掌握公共建筑的安全疏散距离,参考建规表5.5.17。

在上表基础上疏散距离可增加或减小的情况:

(1)敞开式外廊:+5m;

(2)敞开楼梯间:两个安全出口之间-5m,袋形走道两侧或尽端-2m;

(3)全部设自喷,可增加25%。

注:在同时满足(1)、(3)条时,应先乘25%,再加。

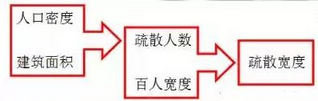

疏散宽度

步骤:

(1)计算疏散人数=建筑面积*人员密度;

人员密度确定方法:

①参考建规表5.5.21-2商店营业厅内的人员密度。

②歌舞娱乐放映游艺场所中录像厅1.0人/m²,其他0.5人/m²。

③除剧场、电影院、礼堂、体育馆外,有固定座位的场所,其疏散人数可按实际座位数的1.1倍计算。

(2)计算疏散宽度=疏散人数*百人宽度指标;

百人宽度指标取值时容易陷入的误区:

比如建筑高度为4层的二级耐火等级办公楼,在取值时一二层百人宽度指标取0.65m/百人,三层百人宽度指标取0.75m/百人,四层百人宽度指标取1.00m/百人,这种取法是错误的。根据建规表5.5.21,表中给出的层数为建筑层数,这里指的是建筑总层数,所以4层的二级耐火等级办公楼每层的百人宽度指标都应该取1m/百人。
