2019消防案例分析黄明峰版精讲考点:总平面布局

作者:233网校 2019-09-03 10:52:00
导读:233网校提供黄明峰老师2019年一级消防工程师《消防安全案例分析》精讲班视频,免费试听,助力实力拿下消防工程师考试!

本篇内容为黄明峰老师版2019年一级消防工程师《消防安全案例分析》精讲班培训课程-第一篇 建筑防火案例分析-总平面布局,含消防安全案例分析课程视频、培训课件讲义。免费试听黄明峰老师精讲班课程>>

第一篇 建筑防火案例分析

第7讲 总平面布局

三、总平面布局和平面布置

第一节 建筑消防安全布局

一、建筑选址

生产、储存和装卸易燃易爆危险物品的工厂、仓库和专用车站、码头,必须设置在城市的边缘或者相对独立的安全地带。

存放甲、乙、丙类液体的仓库宜布置在地势较低的地方,以免火灾对周围环境造成威胁;若布置在地势较高处,则应采取防止液体流散的措施。乙炔站等遇水产生可燃气体,容易发生火灾爆炸的企业,严禁布置在可能被水淹没的地方。生产和储存爆炸物品的企业应利用地形,选择多面环山、附近没有建筑的地方。

液化石油气储罐区宜布置在本单位或本地区全年最小频率风向的上风侧,并选择通风良好的地点独立设置。易燃材料的露天堆场宜设置在天然水源充足的地方,并宜布置在本单位或本地区全年最小频率风向的上风侧。

二、建筑总平面布局

同一企业内,若有不同火灾危险的生产建筑,则应尽量将火灾危险性相同的或相近的建筑集中布置,以利于采取防火防爆措施,便于安全管理。易燃、易爆的工厂和仓库的生产区、储存区内不得修建办公楼、宿舍等民用建筑。

第二节 建筑防火间距

建筑防火案例分析-总平面布局课程讲义

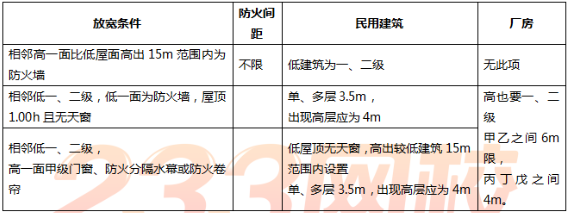

二、防火间距

(一)民用建筑的防火间距

建筑防火案例分析-总平面布局课程讲义

非高层:S=6+B1+B2(三级=1,四级=3)

(二)厂房的防火间距

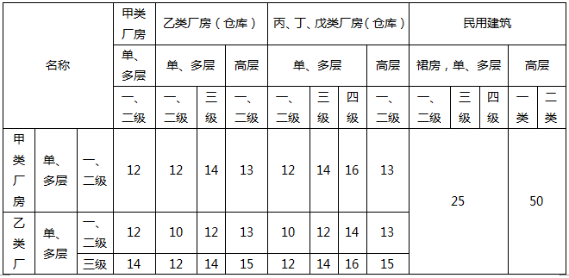

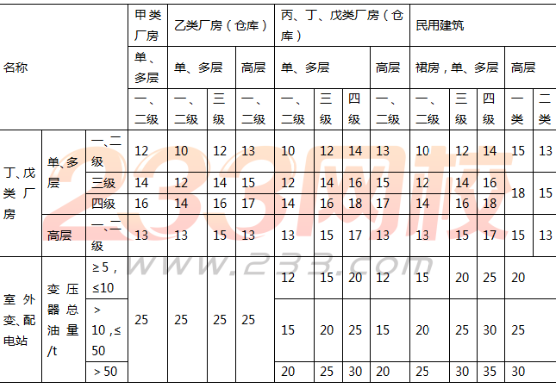

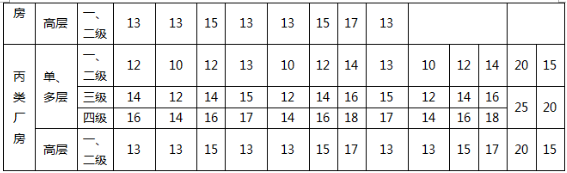

表2-4-1 厂房之间及其与乙、丙、丁、戊类仓库、民用建筑等的防火间距 (单位:m)

建筑防火案例分析-总平面布局课程讲义

S=A+B1+B2

A(高层=13,甲类=12,乙丙丁戊=10)

B1,B2(三级=2,四级=4)

第一节 消防车道

街区内的道路应考虑消防车的通行,室外消火栓的保护半径在150m左右,一般按规定设在城市道路两旁,故将道路中心线间的距离设定为不宜大于160m。

建筑防火案例分析-总平面布局课程讲义

一、消防车道设置要求

1)对于那些高度高、体量大、功能复杂、扑救困难的建筑应设环形消防车道。

建筑防火案例分析-总平面布局课程讲义

建筑防火案例分析-总平面布局课程讲义

建筑防火案例分析-总平面布局课程讲义

沿街的高层建筑,其街道的交通道路,可作为环形车道的一部分。

3)设置环形消防车道时至少应有两处与其他车道连通,必要时还应设置与环形车道相连的中间车道,且道路设置应考虑大型车辆的转弯半径。

(二)穿过建筑的消防车道

1)对于一些使用功能多、面积大、建筑长度长的建筑,如L形、U形、口形建筑,当其沿街长度超过150m或总长度大于220m时,应在适当位置设置穿过建筑物的消防车道。

建筑防火案例分析-总平面布局课程讲义

2)有封闭内院或天井的建筑物,当其短边长度大于24m时,宜设置进入内院或天井的消防车道,有封闭内院或天井的建筑物沿街时,应设置连通街道和内院的人行通道(可利用楼梯间),其间距不宜大于80m。

建筑防火案例分析-总平面布局课程讲义

(三)尽头式消防车道

当建筑和场所的周边受地形环境条件限制,难以设置环形消防车道或与其他道路连通的消防车道时,可设置尽头式消防车道。

建筑防火案例分析-总平面布局课程讲义

(四)消防水源地消防车道

供消防车取水的天然水源和消防水池应设置消防车道。消防车道边缘距离取水点不宜大于2m。

建筑防火案例分析-总平面布局课程讲义

二、消防车道技术要求

建筑防火案例分析-总平面布局课程讲义

消防车道转弯半径参考

建筑防火案例分析-总平面布局课程讲义

第二节 消防登高面、消防救援场地和灭火救援窗

二、合理确定消防登高面

高层建筑应至少沿一条长边或周边长度的1/4且不小于一条长边长度的底边连续布置消防车登高操作场地,该范围内的裙房进深不应大于4m。

建筑高度不大于50m的建筑,连续布置消防车登高操作场地有困难时,可间隔布置,但间隔距离不宜大于30m,且消防车登高操作场地的总长度仍应符合上述规定。

建筑物与消防车登高操作场地相对应的范围内,应设置直通室外的楼梯或直通楼梯间的入口,方便救援人员快速进入建筑展开灭火和救援。

三、消防救援场地的设置要求

(一)最小操作场地面积

最小操作场地长度和宽度不宜小于15m×10m。对于建筑高度大于50m的建筑,操作场地的长度和宽度分别不应小于20m×10m,且场地的坡度不宜大于3%。

(二)场地与建筑的距离

登高场地距建筑外墙不宜小于5m,且不应大于10m。

(三)操作场地荷载计算

虽然地下管道、暗沟、水池、化粪池等不会影响消防车荷载,但为安全起见,不宜把上述地下设施布置在消防登高操作场地内。同时在地下建筑上布置消防登高操作场地时,地下建筑的楼板荷载应按承载大型重系列消防车计算。

(四)操作空间的控制

应根据高层建筑的实际高度,合理控制消防登高场地的操作空间,场地与建筑之间不应设置妨碍消防车操作的架空高压电线、树木、车库出入口等障碍,同时要避开地下建筑内设置的危险场所等的泄爆口。

建筑防火案例分析-总平面布局课程讲义

四、灭火救援窗的设置要求

厂房、仓库、公共建筑的外墙应每层设置可供消防救援人员进入的窗口。窗口的净高度和净宽度均不应小于1.0m,下沿距室内地面不宜大于1.2m,间距不宜大于20m,且每个防火分区不应少于2个,设置位置应与消防车登高操作场地相对应。窗口的玻璃应易于破碎,并应设置可在室外识别的明显标志。

第三节 消防电梯

符合消防电梯要求的客梯或工作电梯,可以兼作消防电梯。考虑到节约投资并便于平时使用,消防电梯可以兼做客梯或货梯。

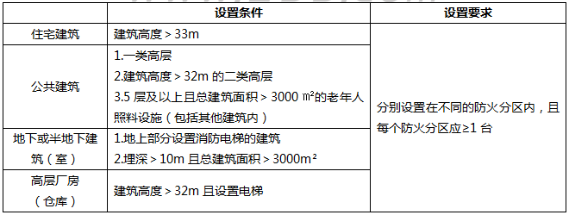

一、消防电梯的设置范围


二、消防电梯的设置要求

3)消防电梯应具有防火、防烟、防水功能。

4)消防电梯应设置前室或与防烟楼梯间合用的前室。设置在仓库连廊、冷库穿堂或谷物筒仓工作塔内的消防电梯,可不设置前室。

消防电梯前室应符合以下要求。

①前室宜靠外墙设置,并应在首层直通室外或经过长度不大于30m的通道通向室外。

③前室或合用前室的门应采用乙级防火门,不应设置卷帘。

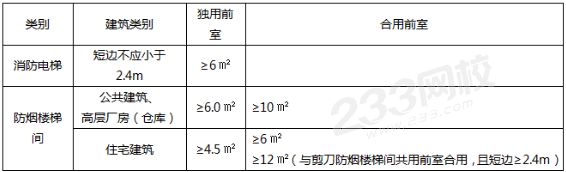

消防电梯间前室的使用面积要求


5)消防电梯井、机房与相邻电梯井、机房之间应设置耐火极限不低于2.00h的防火隔墙,隔墙上的门应采用甲级防火门。

6)在消防电梯的井底应设置排水设施,排水井的容量不应小于2m3,排水泵的排水量不应小于10L/s,且消防电梯间前室的门口宜设置挡水设施。

建筑防火案例分析-总平面布局课程讲义

第三节 救援设施的布置

(二)检查方法

3)使用首层供消防人员专用的操作按钮,检查消防电梯能否下降到首层并发出反馈信号,此时其他楼层按钮不能呼叫消防电梯,只能在轿厢内控制。

4)模拟火灾报警,检查消防控制设备能否手动和自动控制电梯下降至首层,并接收反馈信号。

5)使用消防电梯轿厢内专用消防对讲电话与消防控制中心进行不少于2次的通话试验,通话语音清晰。

233网校声明:本内容来自233网校一级消防工程师黄明峰老师《消防安全案例分析》课程讲义,版权归233网校,禁止转载,违者必究!
