掌握这些消防工程图形符号,一秒看懂图纸!

来源:233网校 2017-12-06 11:27:00
导读:对于刚接触消防行业的朋友来说,很多图纸看不懂,下面收集整理了消防工程基础图形符号,方便大家看图使用!2018一级消防高效备考策略,点击查看>>

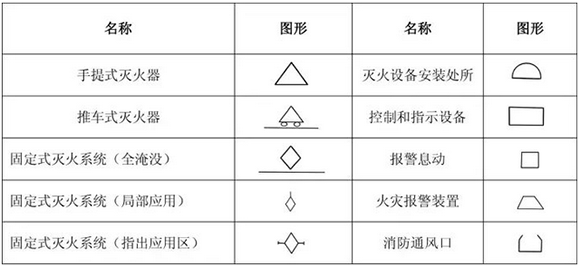

消防工程基本图形符号

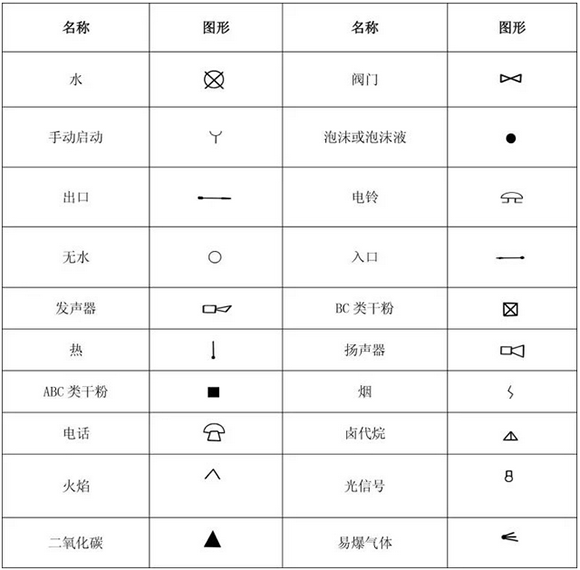

消防工程辅助符号

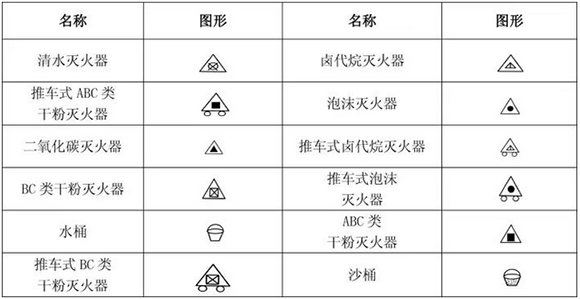

消防工程灭火器符号

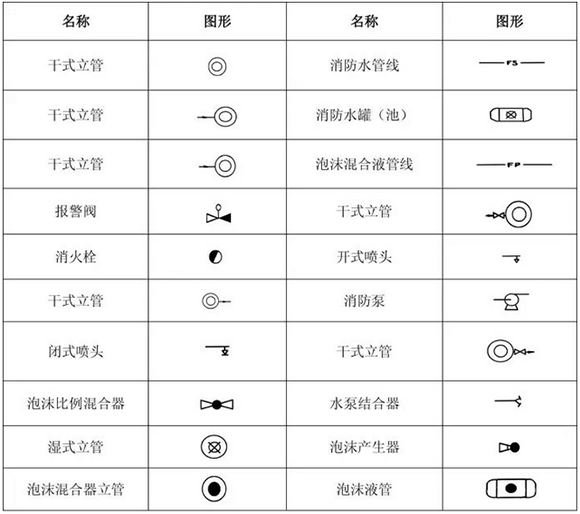

消防管路及配件符号

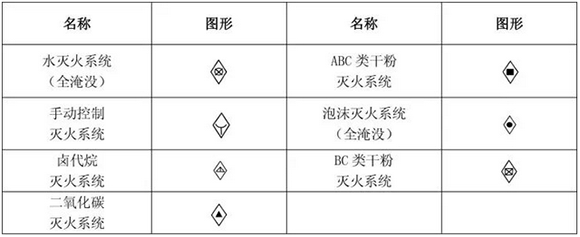

消防工程固定灭火器系统符号

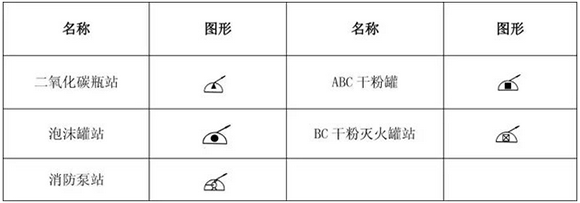

消防工程灭火设备安装处符号

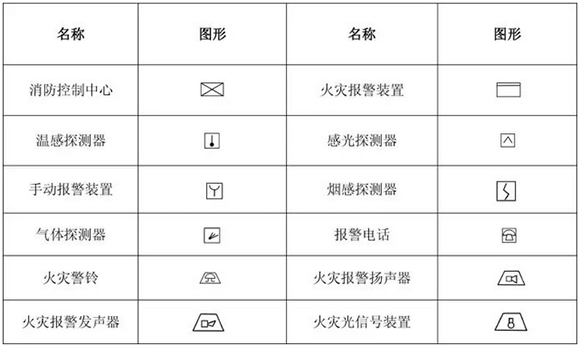

消防工程自动报警设备符号
