雨淋阀

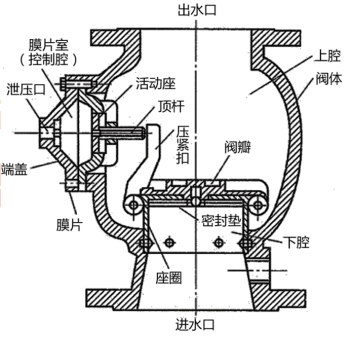

一、角式雨淋阀

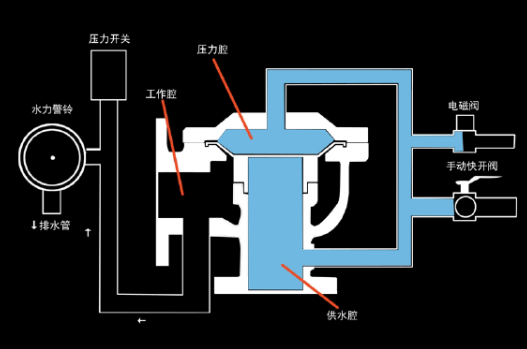

阀体伺机状态
阀体工作状态(电动开启)
由于隔膜雨淋阀控制管路上的电磁阀具有自锁功能,所以雨淋阀被锁定为开启状态,灭火后,手动将电磁阀复位,稍后雨淋阀将自行复位。
二、直通雨淋阀
相对其他形式的雨淋阀而言,还具有水力性能好、水力摩阻损失小的优点。灭火后,需手动复位雨淋阀。
管道
水喷雾系统的管道分为雨淋阀前管道和阀后管道两部分。阀后管道应采用内外热镀锌钢管,且管道上不应设置其他用水设施。系统管道的工作压力不应大于1.6MPa,系统管道应采用沟槽式连接件(卡箍)连接,或螺纹、法兰连接。镀锌管道不得采用电焊、气焊挖孔、热煨弯或其他破坏镀锌层的操作。系统管道采用镀锌钢管时,管径不应小于25mm;采用不锈钢管或铜管时,管径不应小于20mm。系统管道的最低处或水容易聚集的地方应设置放水阀或排污口。
