6张图表解读气体灭火系统机理、分类、原理与适用范围！

二氧化碳

窒息、气化冷却

七氟丙烷

窒息、气化冷却、分解化学抑制

其密度大约是空气密度的6倍，可在一定压力下呈液态储存。

惰性气体（IG541）

窒息（将防护区氧气降至15%以下）

灭火系统中灭火设计浓度不大于43％时，该系统对人体是安全无害的。

按使用灭火剂分类

二氧化碳灭火系统

高压系统（灭火剂在常温下储存）：5.17 Mpa

低压系统（在-20℃～-18℃下储存）：2.07 Mpa

七氟丙烷灭火系统

七氟丙烷灭火剂及其分解产物对人体有毒害性危险。

惰性气体灭火系统

---

按系统结构特点 分类

无管网灭火系统

又称预制灭火系统，适用于较小的、无特殊要求的场所。

管网灭火系统

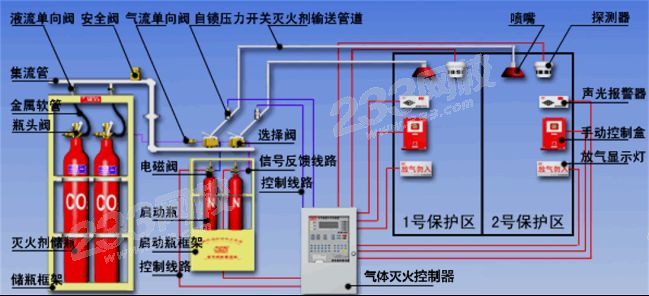

可分为组合分配系统和单元独立系统。

组合分配系统：一套灭火剂储存装置同时保护两个及以上防护区或保护对象。灭火剂设计用量是按最大的一个防护区或保护对象来确定。

单元独立系统：一套灭火剂储存装置保护一个防护区。

按应用方式分类

全淹没灭火系统

通过灭火气体将封闭空间淹没实施灭火。

局部应用灭火系统

适用于扑救不需封闭空间条件的具体保护对象的非深位火灾。

按加压方式分类

自压式气体灭火系统

无需加压依靠自身饱和蒸气压力

内储压式气体灭火系统

瓶组内用惰性气体进行加压储存

外储压式气体灭火系统

灭火剂由专设的充压气体瓶组进行充压

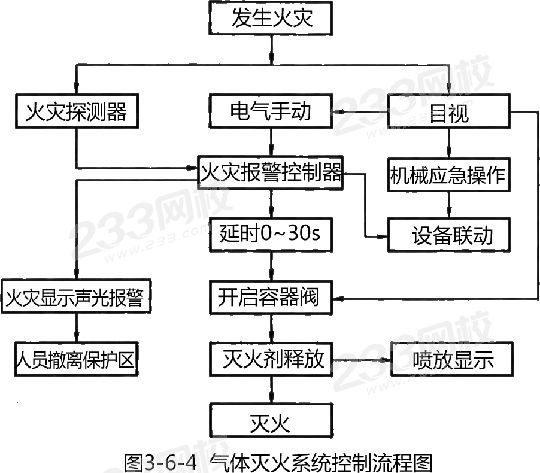

（一）自动控制

第一步：任一防护区域内设置的感烟探测器、其他类型火灾探测器或手动火灾报警按钮的首次报警信号，启动设置在该防护区域内的火灾声光警报器（第一步只报警）

第二步：同一防护区域内与首次报警的火灾探测器或手动火灾报警按钮相邻的感温火灾探测器、火焰探测器或手动火灾报警按钮的报警信号，联动启动以下动作：

①关闭防护区域内的送、排风机及排风阀门；

②停止通风和空气调节系统及关闭该防护区域的电动防火阀；

③联动控制防护区域开口封闭装置的启动；

④启动气体灭火装置，可设定不大于30s的延长喷射；启动入口处表示气体喷洒的火灾声光报警器。

（二）手动控制

在自动控制状态，仍可实现电气手动控制。

（三）机械应急操作

①手动关闭联动设备并切断电源；

②打开对应保护区选择阀；

③成组或逐个打开对应保护区储瓶组上的容器阀，即可实施灭火。

（四）紧急启动/停止按钮

发生火灾，在确定所有人撤离现场后，按下紧急启动/停止按钮，系统立即实施灭火操作。当系统正处于延时阶段，发现误报立即按下紧急启动/停止按钮，系统将停止灭火操作。

①电气火灾；

②固体表面火灾（二氧化碳可用于棉毛、织物、纸张等部分固体深位火灾）；

③液体火灾或石蜡、沥青等可融化固体火灾；

④灭火前能切断气源的气体火灾。

①硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制品火灾；

②钾、镁、钠、钛、锆、铀等活泼金属火灾；

③氢化钾、氢化钠等金属氢化物火灾；

④过氧化氢、联胺等能自行分解的化学物质火灾；

⑤可燃固体物质的深位火灾。
