消防给水系统

系统的分类与构成

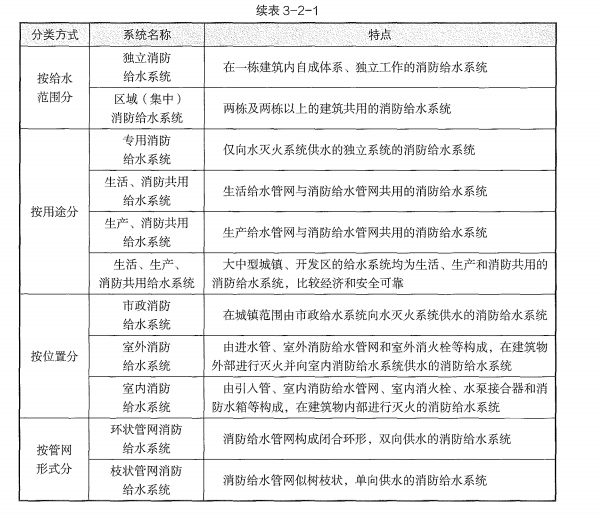

分类及特点整理如下：

一、消防水源

（消防水池、水箱安装、调试与验收）

二、消防供水设施设备
（一）消防水泵

三、给水管网
（一）管道设置与安装


（二）管网试压、冲洗

消防给水及消火栓系统的维护管理是确保系统正常完好、有效使用的基本保障。维护管理人员经过消防专业培训后应熟悉消防给水系统的相关原理、性能和操作规程。

一、消防水源的维护管理

(一)市政消火栓和室外消火栓系统

市政消火栓系统设置在市政给水管网上，室外消火栓系统设置在建筑外，两者都采用室外消火栓，其主要用途都是供消防车取水，经增压后向建筑内的供水管网供水或实施灭火，也可以直接连接水带、水枪出水灭火。室外消火栓系统主要由市政给水管网或室外消防给水管网、消防水池、消防水泵和室外
消火栓组成。

室外消火栓的分类

地上式又分为湿式和干式。 地上湿式室外消火栓适用于气温较高的地区，地上于式室外消火栓和地下式室外消火栓适用于气温较寒冷的地区。

(二)室内消火栓系统

室内消火栓的分类

(三) 消火栓箱、消防水带、消防水枪、消防接口

3.消防水枪的分类

消防水枪按照喷水方式可分为直流水枪、喷雾水枪和多用途水枪。

4.消防接口的分类

(四) 消防软管卷盘与轻便水龙

（一）消火栓

试验数量宜从每批中抽查1%，但不应少于5个，应缓慢而均匀地升压1.6MPa，应保压2min。当2个及2个以上不合格时，判定为不合格。当仅有1个不合格时，应再抽查2%，但不应少于10个，并应重新进行密封性能试验，当仍有不合格时，判定为不合格”。

（二）消火栓箱

箱门开启角度不应小于160°

1.消防水泵

(1) 吸水管、出水管上的控制阔应锁定在常开位置，并有明显标记

(2)消防水泵启动控制应置于自动启动挡。

(3)消防水泵运转应平稳，应无不良噪声的振动。

(4)消防水泵应采用自灌式吸水，并保证全部有效储水被有效利用。

(5)分别开启系统中的每一个末端试水装置、试水阀和试验消火栓，水流指示器、压力开关、低压压力开关、高位消防水箱流量开关等信号的功能，均应符合设计要求;消防水泵从接到启泵信号到水泵正常运转的自动启动时间不应大于2min。

(6)打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常;关掉主电源，主、备电源应能正常切换: 备用泵启动和相互切换正常:消防水泵就地和远程启停功能应正常。

(7)消防水泵停泵时，水消除设施后的压力不应超过水泵出口设计工作压力的1.4倍。

(8)采用固定和移动式流量计和压力表测试消防水泵的性能，水泵性能应能满足设计要求。

2.消火栓

3.干式消火栓

(1)当打开1个消火栓或模拟1个消火栓的排气量排气时，于式报警阀(电动阀/电磁阀)应及时启动，压力开关应发出信号或联锁启动消防水泵，水力警铃动作应发出机械报警信号。

(2)于式消火栓系统允许的最大充水时间不应大于5min。在供水干管上宜设于式报警阀、雨淋阔或电磁阀、电动阀等快速启闭装置:当采用电动阀时开启时间不应超过30s。

(3)消防给水系统的试验管放水时，管网压力应持续降低，消防水泵出水干管上压力开关应能自动启动消防水泵;消防给水系统的试验管放水或高位消防水箱排水管放水时，高位消防水箱出水管上的流量开关应动作且应能自动启动消防水泵。

4.减压阀

（1）减压阀的进口处应设置过滤器，过滤器的孔网直径不宜小于4~5目/cm²；过流面积不应小于管道截面积的4倍。

（2）减压阀在小流量、设计流量和设计流量的150%时，不应出现噪声明显增加或管道喘振的现象。

室外消火栓

室外消火栓型号由型式代号（地上式为SS，地下式为SA，折叠式为SD ）、特殊型代号（泡沫消火栓为P，防撞型为F）、吸水管连接规格（mm）、出水口水带连接规格（mm）、公称压力 （MPa）、厂方自定义代号等组成，表示为：口口口口口/口-口口。

示例1：公称通径为100mm、公称压力为1.6MPa、吸水管连接口为 100mm、水带连接口为65mm的地下消火栓，其型号表示为：SA100/65-1.6。

示例2：公称通径为150mm、公称压力为1.6MPa、吸水管连接口为150mm、水带连接口为80mm 的防撞型地上消火栓，其型号表示为：SSF150/80-1.6。

示例3：公称通径为100mm、公称压力为1.6MPa、吸水管连接口为100mm、水带连接口为65mm的防撞减压稳压型地上消火栓，其型号表示为：SSFW100/65-1.6。

示例4：公称通径为 100mm、公称压力为1.6MPa、吸水管连接口为100mm、水带连接口为65mm的地上泡沫消火栓,其型号表示为：SSP100/65-1.6。

(一)消防水源的检查

消防给水系统的水源应无污染、无腐蚀、无悬浮物，水的pH值应为6.0~9.0。给水水源的水质不应堵寒消火栓、报警阀、喷头等消防设施，影响其运行。通常，消防给水系统的水质基本上要达到生活水质的要求，消防水源的水量应充足、可靠。

1.市政给水管网

(1)市政给水管网可以连续供水。

(2)用作两路消防供水的市政给水管网应符合下列规定:

1)市政给水厂至少有两条输水干管向市政给水管网输水。

2)市政给水管网布置成环状管网。

3)有不同市政给水干管上不少于两条引入管向消防给水系统供水。当其中一条发生故障时，其余引入管应仍能保证全部消防用水量。
若达不到以上的市政两路消防供水条件时，则应视为一路消防供水。

2.消防水池

(1)消防水池有效容积、水位和水位测量装置等应符合设计要求。只有在消防水池采用两路消防供水且在火灾中连续补水，才可减去持续灭火时间内的补水容积。

(2)供消防车取水的消防水池应设取水口 (井)，并应有相应保护措施。

(3)消防用水与其他用水共用的水池，应采取保证水中的消防用水量不作他用的技术措施。

(4)消防水池及消防水箱的外壁与建筑本体结构墙面或其他池壁之间的净距，要满足施工、装配和检修的需要。

(5)消防水池应设置溢流水管和排水设施，并应采用间接排水。

(6)消防水池的出水管应保证消防水池有效容积内的水能被全部利用，水池的最低有效水位或消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全和实现设计出水量的要求。

3.消防水箱

消防水箱采用钢筋混凝时，在消防水箱的内部应贴白瓷砖或喷涂瓷釉涂料。采用其他材料时，消防水箱宜设置支墩，支墩的高度不宜小于600mm，以便于管道、附件的安装和检修。

各种材料水箱的优缺点如下:

1)碳素钢板焊接而成的钢板水箱，内表面需进行防腐处理，并且防腐材料不得有碍卫生要求。

2)钢筋混凝土现场灌注的水箱，质量大，施工周期长，与配管交接处易漏水，清洗时表面材料易脱落。

3)瓷钢板水箱，水质不受污染，能防止钢板锈蚀，安装方便迅速，不受土建进度的限制，结构合理，坚固美观，不变形，不漏水，适用性强。

4)玻璃钢水箱，不受建筑空间限制，适应性强，重量轻，无锈蚀，不渗漏，外形美观，保温性能好，安全可靠，安装方便，清洗维修简单，但使用寿命短。玻璃钢水箱受紫外线照射时强度有变化，橡胶垫片易老化、漏水，故不推荐使用。

5) 不锈钢水箱，坚固，不污染水质，耐腐蚀，不漏水，清洗方便，重量轻，不滋生藻类，容易保温，美观，施工方便，但价格高。在选择不锈钢材料时，需要注意市政给水中氯离子对材料的影响。

(6)钢板等制作的消防水池或消防水箱的进出水等管道宜采用法兰连接.

7)消防水箱的溢流管、泄水管不得与生产或生活用水的排水系统直接相连，应采用间接排水方式。

4.天然水源

(1)利用江河湖海、水库等天然水源作为消防水源时，其设计枯水流量保证率宜为90%-97%。

(2)天然水源应当具备在枯水位也能确保消防车、固定和移动消防水泵取水的技术条件，若要求消防车能够到达取水口，则还需要设置满足消防车到达取水口的消防车道和消防车回车场或回车道。

5.井水

井水作为消防水源，直接向水灭火系统供水时，水井不应少于两眼，且当每眼水井的深井泵均采用级供电负荷时，才可视为两路消防供水:若不满足，则视为一路消防供水。

6.其他水源

雨水清水池、中水清水池、水景和游泳池等一般只宜作为备用消防水源，必须作为消防水源时，应有保证在任何情况下都能满足消防给水系统所需的水量口水质的技术措施。

1.消防水泵

(1)水泵吸水管水平管上不应有气赛和漏气现象。变径连接时，应采用偏心异径管件并应采用管顶平接。

(2) 消防水泵出水管上应安装消声止回阀、控制阔和压力表。

系统的总出水管上还应安装压力表和压力开关;安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞;压力表量程在没有设计要求时，应为系统工作压力的 2.0 2.5倍。

(3)以自动直接启动或手动直接启动消防水泵时，消防水泵应在55s内投入正常运行，且应无不良噪声和振动。

(4)以备用电源切换方式或备用泵切换启动消防水泵时，消防水泵应分别在1min或2min内投入正常运行。

(5) 消防水泵零流量时的压力不应超过设计工作压力的140%:当出流量为设计工作流量的150% 时其出口压力不应低于设计工作压力的65%。

2.稳压泵

(1)当达到设计启动压力时，稳压泵应立即启动;当达到系统停泵压力时，稳压泵应自动停止运行;稳压泵启停应达到设计压力要求。

(2)能满足系统自动启动要求，且当消防主泵启动时，稳压泵应停止运行。

(3)稳压泵启停时系统压力应平稳，且稳压泵不应频繁启停。稳压泵在正常工作时，每小时的启停次数应符合设计要求，且不应大于15次/h。

3.消防水泵接合器

4.市政和室外消火栓

(1)地上式室外消火栓安装时，消火栓顶距地面高为0.64m，控制阔门井距消火栓不应超过1.5 m,消火栓弯管底部应设支墩或支座。

(2)地下式室外消火栓应安装在消火栓井内。消火栓井内径不应小于1.5m。井内应设爬梯以方便阀门的维修。

(3)地下式消火栓顶部与消防井盖底面的距离不应大于0.4m，井内应有足够的操作空间，并应做好防水措施。

冬季室外温度低于 -20C的地区，地下消火栓井口须作保温处理。

5.室内消火栓、消防软管卷盘和轻便水龙

(1)室内消火栓、消防软管卷盘和轻便水龙的选型、规格应符合设计要求。

(2)同一建筑物内设置的消火栓、消防软管卷盘和轻便水龙应采用统一规格的栓口、消防水枪和水带及配件。

(3) 试验用消火栓栓口处应设置压力表。

(4)当消火栓设置减压装置时，减压装置应符合设计要求。

(5)栓口出水方向宜向下或与设置消火栓的墙面成90°角，栓口不应安装在门轴侧。

(6)栓口中心距地面应为1.1m，允许偏差±20mm。

6.消火栓箱

(1)启闭阔门设置位置应便于操作使用，阔门的中心距箱侧面应为140mm，距箱后内表面应为100mm，允许偏差± 5mm。

(2) 安装应平正、牢固，暗装的消火栓箱不能破坏隔墙的耐火性能。

(3)箱体安装的垂直度允许偏差为± 3mm。

(4) 消火栓箱门的开启角度应不小于120°。

(5)双向开门消火栓箱的耐火等级应符合设计要求，当设计没有要求时，应至少满足1.00h 耐火极限的要求。

1.架空管道管材与连接方式选择

(1)架空管道应采用热浸镀锌钢管，不应采用钢丝网骨架塑料复合管等非金属管道。

(2)管道连接方式

1)螺纹连接。在消防上，当管径<DN50 时，应采用螺纹连接。

2)焊接连接。焊接连接是管道工程中最重要且应用最广泛的连接方式。其主要优点是: 接口牢固耐久，不易渗漏，接头强度和严密性高，使用后不需要经常管理。由于电焊焊缝强度比气焊高，并且比气焊经济，因此常采用电焊焊接。

3) 法兰连接。

4)沟槽连接。这种连接方式具有不破坏钢管镀锌层，施工快捷，密封性好，便于拆卸等优点。

目前消防给水管道工程中较常用的沟槽连接方式有以下几种:

1)管卡连接。

2)同径三通连接。

3)同径四通连接。

4)弯头连接。

5)同心异径连接。

6)机械三通连接。

7)机械四通连接。

2.埋地管道的连接方式和基础支墩

(1)埋地管道宜采用球墨铸铁管、钢丝网骨架塑料复合管和加强防腐的钢管等管材。地震烈度在7度及7度以上时宜采用柔性连接的金属管道或钢丝网骨架塑料复合管等。

(2)当采用球墨铸铁时宜采用承插连接。

(3)当采用焊接钢管时宜采用法兰和沟槽连接件连接。

(4)当采用钢丝网骨架塑料复合管时应采用电熔连接。

(5)埋地消防给水管道的基础和支墩应符合设计要求，当设计对支墩没有要求时，应在管道三通或转弯处设置混凝土支墩。

3.管道沟槽连接件 (卡箍) 的连接要求

(1)配水干管(立管)与配水管(水平管 连接，应采用沟槽式管件，不应采用机械三通;

(2)机械三通连接时，要检查机械三通与孔洞的间隙，各部位应均匀，然后再紧固到位;机械三通开孔间距不应小于1m，机械四通开孔间距不应小于2m。 (自喷为0.5m，1m)

(3)有振动的场所和埋地管道应采用柔性接头，其他场所宜采用刚性接头。当采用刚性接头时，每隔4~5个刚性接头应设置一个挠性接头，埋地连接时螺栓和螺母应采用不锈钢件。

(4)采用沟槽连接件连接管道变径和转弯时，宜采用沟槽式异径管件和弯头;当需要采用补芯时，三通上可用一个，四通上不应超过两个:公称直径大于50mm的管道不宜采用活接头。

4.架空管道的安装

(1)消防给水管穿过地下室外墙、构筑物墙壁及屋面等有防水要求处时，要设防水套管。

钢筋混凝土消防水池或消防水箱的进水管、出水管要加设防水套管。

(2)消防给水管穿过建筑物承重墙或基础时，应预留洞口，洞口高度应保证管顶上部净空不小于建筑物的沉降量，不宜小于0.1m，并应填充不透水的弹性材料。

(3)消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施.

(4)消防给水管穿过墙体或楼板时应加设套管，套管长度不应小于墙体厚度，或应高出楼面或地面50mm; 套管与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内。

(5)架空管道外应刷红色油漆或涂红色环圈标志，并注明管道名称和水流方向标识。红色环圈标志，宽度不应小于20mm，间隔不宜大于4m，在一个独立的单元内环圈不宜少于2处。

5.架空管道的支吊架与防护

(1)设计的吊架在管道的每一支撑点处应能承受5倍于充满水的管道质量，且管道系统支撑点应支撑整个消防给水系统。

(2)管道支架的支撑点宜设在建筑物的结构上，其结构在管道悬吊点应能承受充满水管道质量另加至少114kg的阔门、法兰和接头等附加荷载。

(3)下列部位应设置固定支架或防晃支架:
1) 配水管宜在中点设一个防晃支架，当管小于DN50时可不设。
2)配水干管及配水管，配水支管的长度超过15m，每15m长度内应至少设一个防晃支架，当管径不大于DN40时可不设。
3) 管径大于DN50的管道拐弯、三通及四通位置处应设一个防晃支架。

4)防晃支架的强度，应满足管道、配件及管内水的质量再加50%的水平方向推力时不损坏或不产生永久变形。当管道穿梁安装时，管道再用紧固件固定于混凝土结构上，可作为一个防晃支架处理。

(4)架空管道每段管道设置的防晃支架不少于一个;当管道改变方向时，应增设防晃支架。

立管应在其始端和终端设防晃支架或采用管卡固定

检查方法: 按数量抽查30%，不应少于10个。

6.消防给水系统阀门

(1) 消防给水系统干管与水灭火系统连接处应设置独立阔门，并保证各系统独立使用

(2)消防给水系统减压阔的安装应符合下列要求:

1)减压阔安装应在供水管网试压、冲洗合格后进行。

2)减压阔水流方向应与供水管网水流方向一致。

3) 减压阔前应有过滤器

4) 减压阔前后应安装压力表。

5) 减压阀处应有压力试验用排水设施。

1.管网的试压

(1) 管网安装完毕后，应对其进行强度试验、冲洗和严密性试验。

(2) 强度试验和严密性试验宜用水进行。干式消火栓系统应做水压试验和气压试验。

(3)水压试验和水冲洗宜采用生活用水进行，不得使用海水或含有腐蚀性化学物质的水。

(4)系统试压前应具备下列条件:

1)埋地管道的位置及管道基础、支墩等经复查应符合设计要求

2) 试压用的压力表不少于两只;精度不低于1.5级，量程为试验压力值的1.5~2倍。

3)对不能参与试压的设备、仪表、阔门及附件要加以隔离或拆除加设的临时盲板具有突出于法兰的边耳，且应做明显标志，并记录临时盲板的数量。

(5)系统试压完成后，要及时拆除所有临时盲板及试验用的管道，并与记录核对无误。

(6) 水压试验时环境温度不宜低于5°C，当低于5°C时，水压试验应采取防冻措施。

(7) 水压强度试验压力。

(8)水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排净，并缓慢升压，达到试验压力后，稳压30min后，管网无泄漏、无变形，且压力降不大于0.05MPa。

(9)系统试压过程中，当出现泄漏时，要停止试压，并放空管网中的试验介质，消除缺陷后，重新再试。

(10)管网冲洗在试压合格后分段进行。冲洗顺序先室外，后室内:先地下，后地上;室内部分的冲洗
应按配水干管、配水管、配水支管的顺序进行。

(11) 管网冲洗的水流方向要与灭火时管网的水流方向一致。

(12)管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量，管网冲洗宜分区、分段进行:水平管网冲洗时，其排水管位置低于冲洗管网。

(13)管网冲洗宜用水进行。冲洗前，应对系统的仪表采取保护措施.

(14)冲洗前，对管道防晃支架、支吊架等进行检查，必要时应采取加固措施。

(15)对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段，应进行清理。

(16) 冲洗管道直径大于DN100时，应对其死角和底部进行敲打，但不得损伤管道。

(17)管网冲洗应连续进行。当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时，冲洗方可结束。

(18)管网冲洗宜设临时专用排水管道，其排放应畅通和安全。排水管道的截面面积不应小于被冲洗管道截面面积的60%。

(19)管网的地上管道与地下管道连接前，应在管道连接处加设堵头后，再对地下管道进行冲洗。

(20) 管网冲洗结束后，应将管网内的水排除干净。

(21)干式消火栓系统管网冲洗结束，管网内水排除干净后，宜采用压缩空气吹干。

(22)水压严密性试验在水压强度试验和管网冲洗合格后进行。试验压力为系统工作压力，稳压24h，应无泄漏。

(23) (于式消火栓系统) 气压严密性试验的介质宜采用空气或氮气，试验压力应为0.28MPa，且稳压24h，压力降不大于0.01MPa。

(24)消防给水系统的水源干管、进户管和室内埋地管道在回填前单独或与系统一起进行水压强度试验和水压严密性试验。

消防给水及消火栓系统的维护管理是确保系统正常完好、有效使用的基本保障。维护管理人员经过消防专业培训后应熟悉消防给水系统的相关原理、性能和操作规程。

一、消防水源的维护管理

二、供水设施设备的维护管理

三、阀门的维护管理

四、消火栓系统的维护管理
