2016年二级消防工程师案例分析考点　泡沫灭火设施检测与验收

案例　泡沫灭火设施检测与验收案例分析

　　一、情景描述
　　 某原油罐区设有6座10 × 104m3外浮顶储罐，储罐浮盘为钢制双盘式外浮顶，密封装置采用二次密封。储罐直径为80m，高21．80m，泡沫堰板距罐壁1．20m。罐区布置如图2—30—1所示。
　　经计算确定罐区泡沫混合液设计流量为1201／s，系统设计压力为1．20MPa，配置泡沫混合液用水量为253m3，泡沫液用量为7．83m3(采用质量分数为3％的水成膜泡沫液)。每个储罐设有12个PC8泡沫产生器，罐区配有3支PQ8泡沫枪，用于扑救流散火灾。罐区采用环状供水管网，消防冷却水和泡沫混合液用水均有2条干管与各自环状管网连接。

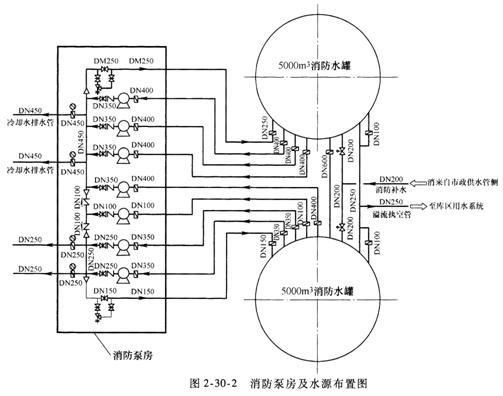

　　罐区设消防泵房1间，5000m3消防水池2座。消防泵房设有消防冷却供水泵4台，每台流量为1801／s，扬程为185m；泡沫消防泵2台，每台流量为1801／s，扬程为120m；稳压泵1台，流量为101／s，扬程为120m。消防泵房及水源布置如图2-30-2所示。

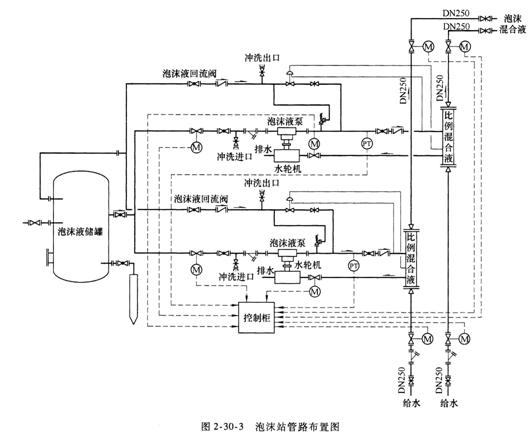

　　罐区设泡沫站1座，内设平衡压力式泡沫比例混合装置，泡沫液泵采用水轮机驱动，设有1座有效容积为12m3的不锈钢泡沫液罐，储存质量分数为3％的水成膜泡沫液。泡沫站管路布置如图2—30-3所示。
　　罐区设火灾自动报警系统、手动报警系统和工业电视监控系统。泡沫灭火系统采用人工确认火灾，远程控制启动消防设施的控制方式。当罐区发生火灾时，经确认火灾后，人工开启消防控制程序，程序自动启动消防泵、比例混合装置和开启相应的阀门，对起火油罐进行冷却和灭火。泡沫灭火系统可在5min内将泡沫混合液输送至罐上任何起火点。
　　

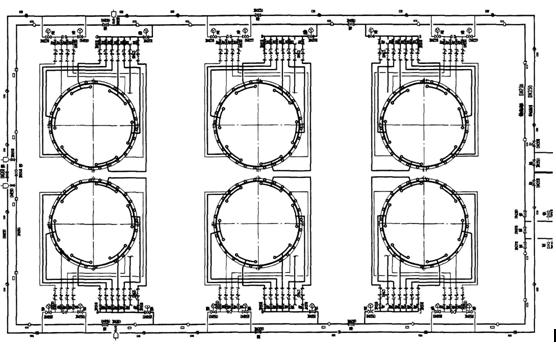

　　图2-30-1罐区布置图
　　

　　二、案例说明
　　本案例涉及防火内容较多，主要分析下列内容：
　　1)泡沫液的进场检验。
　　2)管道及管件的进场检验。
　　3)消防泵的检测与验收。
　　4)泡沫液储罐、泡沫比例混合装置、泡沫产生装置的检测与验收。
　　5)系统的检测与验收。
　　三、关键知识点及依据
　　 1)原油是属于非水溶性甲、乙、丙类液体，当采用液上喷射时可选用水成膜泡沫液，但抗烧水平不应低于C级。
　　2)泡沫液进场检验的要求。
　　3)油罐泡沫灭火系统的构成，比例混合装置、泡沫发生器及泡沫混合液管道的设置要求，泡沫站的基本概念。
　　4)泡沫灭火系统检测的基本要求和方法。
　　四、注意事项
　　 1)泡沫液的进场检验要根据系统用量做不同的处理，一般情况下需要封样留存，当用量超过一定数值时，就需要送样检测。规范要求对属于下列情况之一的泡沫液，应由监理工程师组织现场取样，送至具备相应资质的检测单位进行检测，其结果应符合国家现行有关产品标准和设计要求：，①6％型低倍数泡沫液设计用量大于或等于7t；②3％型低倍数泡沫液设计用量大于或等于3．50t；③6％蛋白型中倍数泡沫液最小储备量大于或等于2．50t；④6％合成型中倍数泡沫液最小储备量大于或等于2t；⑤高倍数泡沫液最小储备量大于或等于1t；⑥合同文件规定现场取样送检的泡沫液。
　　本例中泡沫液的设计用量为7．83t，因此，按规范要求，必须送至具备相应资质的检测单位进行检测。
　　2)泡沫比例混合装置的调试。泡沫比例混合装置是保证泡沫混合液按预定比例混合的重要设备，是泡沫灭火系统的核心设备之一，对泡沫比例混合装置应进行调试，且调试应与系统喷泡沫试验同时进行，这样才能实测混合比。测量混合比的规范有三种方法：第一种是使用流量计测量，即在泡沫混合液主管道上和泡沫液管道上分别安装流量计，这样测出的流量经计算就可得出混合比。第二种是折射指数法，对于折射指数比例高的泡沫液，如蛋白泡沫液、氟蛋白泡沫液等，可用手持折射仪进行测量。依据的原理是折射指数与泡沫液的浓度成正比，折射指数越大，浓度越大，依此可绘制出标准浓度曲线，然后再测量系统喷泡沫时取出的混合液试样的折射指数，并与之比较，就可以确定实际混合比。第三种是利用导电度法进行测量，对于折射指数比较小的泡沫液，如水成膜泡沫液、抗溶水成膜泡沫液等，就得采用手持导电度测量仪进行测量。其原理是泡沫液加入水中后，水的导电度发生变化，且导电度的大小与所加的泡沫液量有关，依此可绘制出标准浓度曲线。一般取三点连接，最好接近直线，然后再测量系统喷泡沫时取出的混合液试样的导电度，并与之比较，就可以确定实际混合比。目前，第三种方法应用最广。
　　3)系统测试。本例为典型的储罐区低倍数泡沫灭火系统，按规范要求，系统调试时首先要进行喷水试验，当为手动灭火系统时，应以手动控制的方式进行一次喷水试验；当为自动灭火系统时，应以手动和自动控制的方式各进行一次喷水试验，其各项性能指标均应达到设计要求。喷水试验的目的是检查泵能否及时、准确启动，阀门的启闭是否灵活、准确，管道是否通畅无阻，到达泡沫产生装置处的管道压力是否满足设计要求，泡沫比例混合装置的进、出口压力是否符合设计要求。喷水试验完毕后，需要进行喷泡沫试验，为了节省泡沫液，喷泡沫试验可仅进行一次。但喷射泡沫的时间不宜小于1min，主要是为了真实地测出混合比和发泡倍数。需要说明的是，喷泡沫试验要选择最不利点防护区，最不利点防护区一般是指地处最远、最高、所需泵的扬程最大的防护区或储罐，该点需经计算比较后确定。
