2016年二级消防工程师案例分析考点　消防应急照明

案例　消防应急照明和疏散指示标志检测与验收案例分析

　　一、情景描述
　　某购物中心共4层，总建筑面积约16000m2。室内外均设置疏散楼梯。

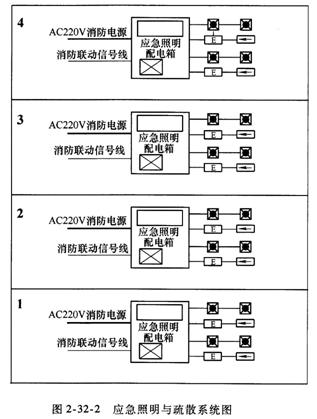

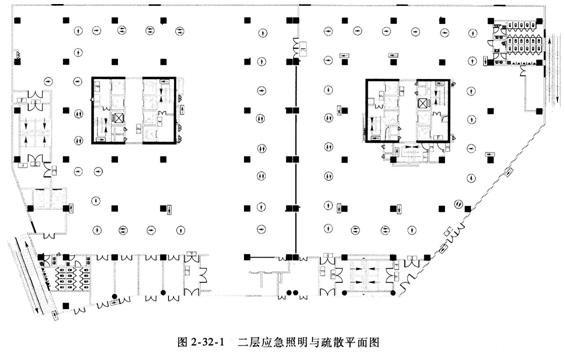

　　购物中心设置自带电源非集中控制型应急照明和疏散指示系统，共安装3W应急照明灯41只，安全出口标志灯48只，单向壁挂应急标志灯52只，双向地埋应急标志灯48只，单向地埋应急标志灯124只，楼层标志灯21只，应急照明配电箱4台。二层应急照明与疏散平面图如图2-32-1所示，应急照明与疏散系统图如图2-32-2所示。
　　

　　灯具处于正常工作时，电源由每层的应急照明配电箱提供；处于应急工作时，电源由灯具自带的蓄电池提供。
　　购物中心设置了控制中心火灾自动报警系统，发生火警后，控制中心火灾自动报警系统输出联动控制信号，强制点亮所有消防应急灯具。
　　二、案例说明
　　本案例包含和涉及下列内容：
　　1)消防应急照明和疏散指示标志检测与验收文件及资料审查。
　　2)消防应急照明和疏散指示标志检测与验收现场安装及供电、布线检查。
　　3)消防应急照明和疏散指示标志检测与验收系统功能测试。
　　4)消防应急照明和疏散指示标志检测与验收检测验收结论判定。
　　三、关键知识点及依据
　　(一)文件和资料审查
　　1)检查图样和设备技术资料等文件是否齐全。
　　2)采用比对的方法，检查系统中各类产品的名称、型号、规格、使用的电池是否与市场准入制度要求的有效证明文件一致。
　　3)检查施工记录和系统调试记录，保证系统处于正常工作状态。
　　(二)现场安装及供电、布线检查
　　1)消防应急灯具与供电线路之间不能使用插头连接，安装后不影响人员通行，灯具周围无遮挡物，吊装时吊管上端固定牢固。
　　2)带有疏散方向指示箭头的消防应急标志灯具在安装时应保证箭头方向与疏散方向相同，指示出口的消防应急标志灯具要固定在坚固的墙上或顶棚下。
　　3)作为辅助指示的蓄光型标志牌安装在与标志灯具指示方向相同的路线上，但不能代替标志灯具。
　　4)消防应急照明灯具由进线总配电箱内一路专用回路供电。
　　5)分散设置的集中电源的正常供电回路应取自本防火分区的(备用)应急照明配电箱，分配电装置应急回路由应急照明集中电源供电。
　　(三)功能测试
　　1．消防应急标志灯具测试
　　1)灯具正常工作时，光源应保持常亮且无故障。
　　2)灯具的疏散标志指示方向与实际疏散方向要保持一致。
　　3)操作试验按钮，使标志灯具处于应急工作状态，记录应急工作时间，该时间应不小于灯具本身标称的应急工作时间。
　　4)操作试验按钮，启动具有语音功能的安全出口标志灯，语音应满足灯具说明书要求。
　　2．消防应急照明灯具测试
　　1)观察灯具是否处于正常工作状态且无故障。
　　2)检查光源与电源分开设置的照明灯具，电源的试验按钮和状态指示灯可方便操作和观察。
　　3)操作试验按钮，使照明灯具处于应急工作状态，记录应急工作时间，该时间应不小于灯具本身标称的应急工作时间。
　　4)安装区域的最低照度值要符合设计要求。
　　3．应急照明配电箱测试
　　1)观察配电箱的工作状态指示灯，确认配电箱处于正常工作状态。
　　2)切断配电箱的供电输出，检查所连接灯具的应急转换情况。
　　4．系统功能测试
　　模拟消防联动控制信号联动应急照明配电箱，检查应急灯具的应急工作状态。
　　(四)检测验收结论判定
　　1．功能测试抽样比例、数量
　　本案例中的灯具总数超过了5台，所以功能测试数量按实际安装数量10％的比例抽取，应急照明配电箱全数检查，联动功能试验进行1～2次。
　　2．功能测试抽样方法
　　采用分区、分楼层随机抽样的方法。
　　3．评定规则
　　文件及资料审查应全部满足要求；现场安装及布线、供电检查应符合要求；如有不合格项，允许施工单位现场或限期整改；功能测试项目检验应满足要求，如有不合格项，允许施工单位现场或限期整改，并对不合格项进行复检。
　　以上全部合格，判定系统合格。
　　四、注意事项
　　1)设置消防安全疏散指示时，应优先采用消防应急标志灯具。
　　2)应急转换时间。系统应急转换时间不能大于5s，高危险区域系统的应急转换时间不能大于0．25s。
　　3)照度应符合下列规定：
　　①疏散通道照明区域的宽度应不小于通道宽度的1／2，照明区域内地面中心线水平照度不应低于11x，照明区域边缘的水平照度不应低于0．501x。
　　②楼梯间内的地面中心线水平照度不应低于51x。
　　③疏散区域内中心线的地面水平照度的最大值与最小值之比不应大于40。
　　④避难场所和人员密集场所内的地面最低水平照度不应低于11x。
　　4)线路敷设应符合下列规定：
　　①集中电源系统的配电干线在竖井外敷设时，应满足：
　　a．阻燃导线应穿金属管或经阻燃处理的硬质塑料管保护。
　　b．敷设在保护层厚度不小于30mm不燃烧体内。
　　C．阻燃电缆应在防火线槽或防火桥架内敷设。
　　d．矿物绝缘电缆或A级防火电缆可在桥架内敷设。
　　②集中电源系统的配电支线应采用阻燃导线，竖井外敷设时穿金属管保护或敷设在防火线槽内。
