案例27室内消火栓系统检测与验收案例分析
一、情景描述

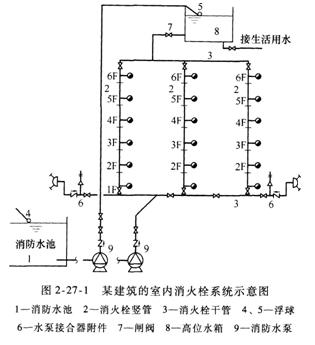

某综合建筑，地上6层，建筑高度22．70m；地上一层为商铺、地上二至四层为办公，地上五至六层为旅馆。该建筑内设有室内外消火栓系统、火灾自动报警系统、消防应急照明、消防疏散指示标志、灭火器等消防设施及器材。室内消火栓系统如图2-27-1所示。
该建筑的室内消火栓系统采用I临时高压给水系统。检测和验收时发现：设有符合要求的消防水池一座，两台符合要求的消防水泵从池中取水供给高位消防水箱和消火栓系统，系统设有三条竖管和一个环网向18个消火栓供水，消火栓系统管网上设有两组消防水泵接合器，室内消火栓安装在走道上，室内消火栓间距不大于30m。室外消火栓给水系统流量为201／s，室内消火栓给水系统流量为151／s，室内同时动用消防水枪数为2支，竖管最小流量为1O1／s，消火栓竖管直径为DN80，办公区室内消火栓采用DN50单阀单栓。商业和旅馆区室内消火栓采用DN65单阀单栓。消火栓箱内配置软管卷盘。消火栓箱内安装有报警按钮，按动后红灯点亮，并向消防控制中心报警，消防控制中心以硬线点对点的控制方式手动直接控制消火栓泵的启停。现场检测时拍摄的部分照片如图2-27-2、图2-27—3所示。
二、案例说明
本案例包含或涉及下列内容：
1)消防水泵组的进出水管及附件设置和泵组向环网供水的技术要求。
2)消防用水与其他用水合用的屋顶消防水箱，应采取消防用水不作他用的技术措施。
3)室内消防环状管网上阀门的设置应符合规范要求。
4)室内消火栓选型和安装应符合规范要求。
5)消火栓按钮的基本性能符合要求。
三、思考题
(一)单项选择题
1．检测时，本建筑室内消火栓栓口距地高度为（ ）m，判定检测结果为合格。
A．0．9
B．1．1
C．1．25
D．1．5
2．检测时，本建筑室内消火栓系统最低处消火栓静水压力不应大于（ ）MPa。
A．0．15
B．0．5
C．1．0
D．1．5
3．消火栓按钮的功能是（ ）。
A．直接启动消火栓泵并接收其反馈信号
B．向消防中心报警，并显示其地址信息
C．向消防中心报警，经确认后启动消防水泵
D．启动消防事故报警广播
4．暗装在防火墙上的消火栓箱，其预留洞口后部剩余的墙体结构厚度不应小于（ ）mm。
A．140
B．120
C．100
D．50
(二)多项选择题
1．在检查时下列组件上应有永久性的水流方向标志的组件是（ ）。
A．止回阀
B．蝶阀
C．减压阀
D．回流阀
E．球阀
2．消防水泵吸水管安装的基本要求是（ ）。
A．吸水管水平管段上不应有气囊和漏气现象
B．吸水管及其阀门的公称管径不应大于消防水泵入口直径
C．吸水管上应设有明显启闭标志的阀门
D．吸水管上应设真空压力表
E．吸水管及其阀门的公称管径不应小于消防水泵人口直径
3．本案例消防水泵出水管上的主要附件有（ ）。
A．止回阀
B．DN65的试验放水阀
C．压力表
D．闸阀
E．压力开关
4．室内消火栓箱在装修时必须做到（ ）。
A．箱门上应有红色“消火栓”字样
B．箱门不应被装饰物遮掩
C．箱门应能开启至175°
D．箱体背面的墙体厚度不小于规定值
E．箱门的颜色应与四周的装修材料的颜色有明显区别
(三)分析题
1．请分析本案例情景描述中和图2—27-1中的错误。
2．请分析图2-27-2和图2—27-3中的错误。
【参考答案】
(一)1．B 2．C 3．A 4．B
(二)1．AC 2．ACDE 3．ABCD 4．BE
(三)答题要点：
1)消火栓水泵的供水应都能进入消防水箱。
2)两台消防水泵应互为备用，保证供水安全，消火栓水泵的供水只能供向消火栓系统，不能供给高位消防水箱。
3)消火栓水泵的进出水管上缺少压力表，出水管上缺少DN65的试验放水阀，消火栓水泵的吸水管上缺少阀门。
4)消火栓环网上没有足够的阀门保证环网任一段检修时关闭的竖管不超过1条。
5)屋顶上缺少室内消火栓和试验检查消火栓。
6)办公区不应采用DN50的室内消火栓。且同一建筑内应配置相同规格的消火栓、消防水枪、消防水带。
7)案例描述中的报警按钮应为手动报警按钮。
8)消防水箱与生活水箱合用的水箱，没有采用确保消防用水不被他用的技术措施。
2．1)图2—27—2中立式消火栓水泵未按标准图固定在合格的基础上，吸入管上采用了同心异径接头，而且直接焊在法兰上，吸入管上未安装真空压力表。
2)图2-27-3中消火栓栓口设置在箱门轴侧，并采用手动报警按钮，箱内为一栓二带，且未正常挂起。
