第十八考点、排列图、因果分析图和直方图的应用
一、主要参考“质量控制”教材第三章第一节
二、排列图的绘制、分析与判断及其应用。
例题：
A施工企业承担某大学教学楼工程项目的装饰工程施工任务，教学楼工程为7层框架结构，外墙设计为陶瓷面砖。在进行一层外墙饰面砖质量检查中，检查6个项目中超出允许偏差的项目检查点数共50个，详见下表。

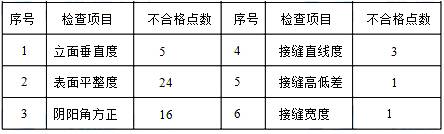

一层外墙砖检验批检查不合格点数据表
问题：
(1)简述排列图的应用过程。
(2)为提高外墙饰面砖的施工质量，试依据检测数据进行分析，通过排列图法确定饰面砖施工质量的薄弱环节。
分析与答案：
(1)排列图法的应用过程：①数据的收集、整理；②绘制排列图；③排列图的分析与结论。
(2)通过排列图法确定饰面砖施工质量的薄弱环节。
1)根据所检查的质量数据进行数据整理（按频数从大到小的顺序重制表格），结果见表。

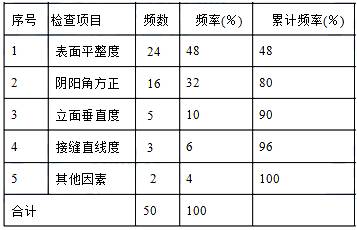

不合格点数项目频数统计表
2)绘制排列图
根据整理数据，绘制排列图。其中，频数和累计频率应根据数据一一对应。每个影响因素中的频数上部绘出直方形，并与频数大小一致。
3)排列图的分析与结论
从本工程外墙饰面砖的排列图中可以得出。影响饰面砖的质量影响因素中表面平整度、阴阳角方正、立面垂直度、接缝直线度、其他项目的频数分别为24、16、5、3、2。其频率分别为48%、32%、10%、69%、4%。根据累计频率的ABC分类管理法划分为A、B、C三个区。
A区：累计频率0-80%，主要因素（A类因素）；
B区：累计频率80%-90%，次要因素（B类因素）；
C区：累计频率90%-100%，一般因素（C类因素）
从排列图中观察出以下结论：对于外墙饰面工程施工质量的控制中，表面平整度、阴阳角方正为A类因素，即需要重点控制。立面垂直度处于B区，属于次要因素，应作为次重点管理；接缝直线度和其他项目处于C区，属于一般问题，按照常规适当加强管理。
三、因果分析图的绘制、分析与判断及其应用。
例题：
事件三：主体工程施工过程中，专业监理工程师发现已浇筑的钢筋混凝土过程出现质量问题，经分析，有以下原因：①现场施工人员未经培训；②浇筑顺序不当；③振捣器性能不稳定；④雨天进行钢筋焊接；⑤施工现场狭窄；⑥钢筋锈蚀严重。
问题：
3、将项目监理机构针对事件三分析的①~⑥项原因分别归入影响工程质量的五大要因（人员、机械、材料、方法、环境）之中，并绘制因果分析图。
分析与答案：
1、现场施工人员未经培训→人员
2、浇筑顺序不当→方法；
3、振捣器性能不稳定→机械；
4、雨天进行钢筋焊接→环境；
5、施工现场狭窄→机械；
6、钢筋锈蚀严重→材料。
四、直方图法的概念及其作用、直方图的观察与分析。
五、控制图的基本形式及其用途、控制图的观察与分析。
