第二十三考点、流水施工
一、流水施工的概念
将工作对象划分为若干个施工段(m),若干个施工过程(n),每个施工过程组织一至几个专业施工队,专业工作队连续施工,充分利用空间(工作面、施工段)与时间(搭接施工等措施),提高工作效率。
**流水施工的特点**
1.科学利用工作面,争取时间,合理压缩工期;
2.工作队实现专业化施工,有利于工作质量和效率的提升;
3.工作队及其工人、机械设备连续作业,同时使相邻专业工作队的开工时间能够最大限度地搭接,减少窝工和其他支出,降低建造成本;
4.单位时间内资源投入量较均衡,有利于资源组织与供给。
二、主要的流水参数
1.工艺参数
1)施工过程数(n)——也称工序,如模板工程、钢筋工程、混凝土工程。施工过程可以是单位工程,可以是分部工程、分项工程。
2)流水强度——流水施工的某施工过程(专业工作队)在单位时间内所完成的工程量,也称为流水能力或生产能力。
2.空间参数
施工段(m)——施工对象在空间上划分的若干个区段。
3)时间参数:
流水节拍(t)——某个作业队(或一个施工过程)在一个施工段上所需要的工作时间。
流水步距(K)——两个相邻的作业队(或施工过程)相继投入工作的最小时间间隔。
流水步距的个数=施工过程数-1
如:某钢筋砼工程,有模板工程、钢筋工程、混凝土工程等三道工序,则模板与钢筋工程之间,钢筋与混凝土工程之间有流水步距,即有两个流水步距。
工期(TP)——从第一个专业队投入流水作业开始,到最后一个专业队完成最后一个施工过程的最后一段工作、退出流水作业为止的整个持续时间。由于一项工程往往由许多流水组组成,所以,这里所说的是流水组的工期,而不是整个工程的总工期。
三、流水施工的类型
1.等节奏流水——流水节拍是一个常数
例题
施工过程 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
扎钢筋 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
做模板 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
浇混凝土 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
[解]
(1)m=8,n=3,t=4;
(2)K=t=4(流水步距=流水节拍)
(3)T=m×t+(n-1)k=(m+n-1)×k=(8+3-1)×4=40
2.异节奏流水(成倍节奏流水)
相同施工过程在各施工段上流水节拍相等,不同施工过程的流水节拍不一定相等。一般成倍数(即最大公约数,特别注意最大公约数可以为1),可以按加快成倍节拍流水组织施工。
例题1:
某建筑群共有6个单元,一个单元的施工过程和施工时间见表:
施工过程 | 挖土 | 垫层 | 混凝土基础 | 砌墙基 | 回填土 |
施工时间(d) | 12 | 12 | 18 | 12 | 6 |
组织流水施工并计算工期。
[解]
(1)m=6,t挖=12,t垫=12,t混凝土=18,t基=12,t回=6

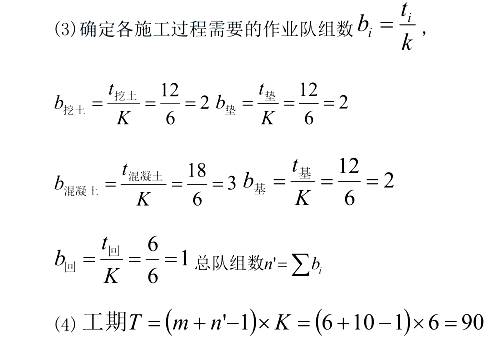

(2)确定流水步距,K=流水节拍的最大公约数,K=6
例题2:某建筑群共有4个单元,各单元的施工过程和施工时间见表:
施工过程 | 垫层 | 混凝土基础 | 砌墙 | 回填土 |
施工时间(d) | 9 | 15 | 12 | 6 |
试组织流水施工并计算工期。
[解]
(1)m=4,t垫=9,t混凝土=15,t砌墙=12,t回=6

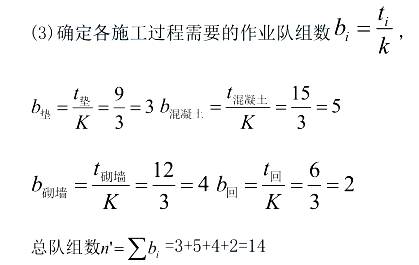

(2)确定流水步距,K=流水节拍的最大公约数,K=3
(4)工期T=(m+n'-1)×K=(4+14-1)×3=51
3.无节奏性流水:
流水节拍没有规律。
组织的原则是使施工队连续施工。
(工作面可能有空闲)
流水步距的确定方法:
累加数列,错位相减,取大差。
例题:
某拟建工程由甲、乙、丙三个施工过程组成;该工程共划分成四个施工流水段,每个施工过程在各个施工流水段上的流水节拍如下表所示。按相关规范规定,施工过程乙完成后其相应施工段至少要养护2d,才能进入下道工序。为了尽早完工,经过技术攻关,实现施工过程乙在施工过程甲完成之前1d提前插入施工。
各施工段的流水节拍
施工过程(工序) | 流水节拍(d) | |||
施工一段 | 施工二段 | 施工三段 | 施工四段 | |
甲 | 2 | 4 | 3 | 2 |
乙 | 3 | 2 | 3 | 3 |
丙 | 4 | 2 | 1 | 3 |
或者表示为:
工序/流水节拍(d) | 甲工序 | 乙工序 | 丙工序 |
施工一段 | 2 | 3 | 4 |
施工二段 | 4 | 2 | 2 |
施工三段 | 3 | 3 | 1 |
施工四段 | 2 | 3 | 3 |
问题:
(1)简述无节奏流水施工的特点。
(2)该工程应采用何种的流水施工模式。
(3)计算各施工过程间的流水步距和总工期。
(4)试编制该工程流水施工计划图。
答:
(1)无节奏流水施工的特点是:
1)各个施工过程在各个施工段上的流水节拍通常不相等。
2)流水步距与流水节拍之间存在着某种函数关系,流水步距也多数不相等。
3)每个专业工作队都能够连续作业,施工段可能有间歇时间。
4)专业工作队数目等于施工过程数目。
(2)根据工程特点,该工程只能组织无节奏流水施工。

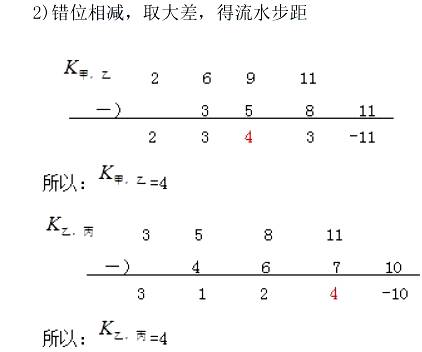

(3)求各施工过程之间的流水步距:
1)各施工过程流水节拍的累加数列
甲:2 6 9 11
乙:3 5 8 11
丙:4 6 7 10
3)总工期

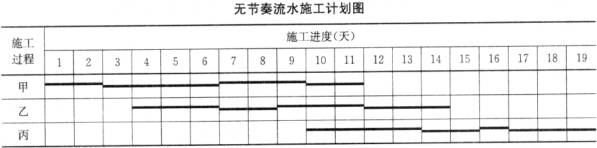

(4)流水施工计划图如下所示。
