第三章 网络计划技术
第三章考试大纲：
1．双代号、单代号网络图的绘制规则和绘制方法
2．网络计划时间参数的计算
3．关键线路和关键工作的确定
4．双代号时标网络计划的绘制与应用
5．工程网络计划优化
6．单代号搭接网络计划和多级网络计划
本讲内容
第一节基本概念
第二节网络图的绘制
第三节网络图时间参数的计算
时间参数的概念；
双代号网络计划时间参数的计算：按工作计算法
第一节 基本概念
一、网络图和工作
网络图是由箭线和节点组成，用来表示工作流程的有向、有序网状图形。
网络图中的工作是计划任务按需要粗细程度划分而成的、消耗时间或同时也消耗资源的一个子项目或子任务。工作可以是单位工程；也可以是分部工程、分项工程；
网络图有双代号网络图和单代号网络图两种。
双代号网络图又称箭线式网络图，它是以箭线及其两端节点的编号表示工作；
同时，节点表示工作的开始或结束以及工作之间的连接状态。
单代号网络图又称节点式网络图，它是以节点及其编号表示工作，箭线表示工作之间的逻辑关系。
网络图中的节点编号严禁重复，每一箭线上箭尾节点编号小于箭头节点编号。
在双代号网络图中，有时存在虚箭线，称为虚工作。
虚工作既不消耗时间，也不消耗资源。
虚工作主要用来表示相邻两项工作之间的逻辑关系。为了避免两项工作编号重
复，也需要用虚工作加以区分。
在单代号网络图中，虚拟工作只能出现在网络图的起点节点或终点节点处。

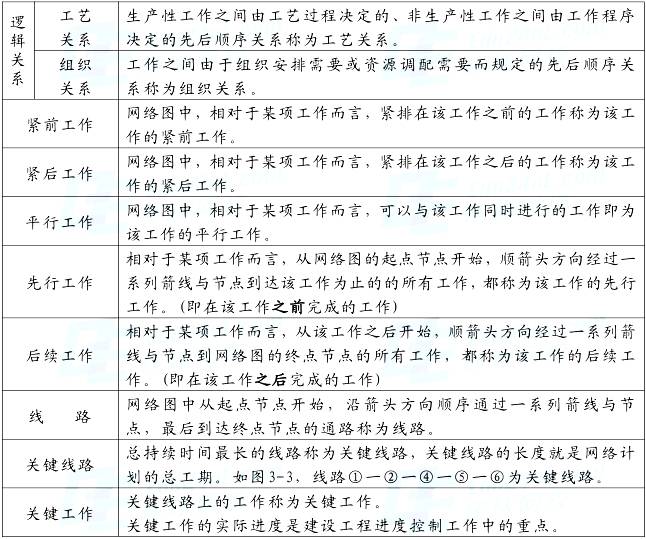

二、相关名词与定义
