第二节 网络图的绘制
一、双代号网络图的绘制规则
(1)网络图必须按照已定的逻辑关系绘制。
(2)网络图中严禁出现从一个节点出发，顺箭头方向又回到原出发点的循环回路。
(3)网络图中的箭线(包括虚箭线)应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。
(4)网络图中严禁出现双向箭头和无箭头的连线。
(5)网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。图3-7即为错误的画法。

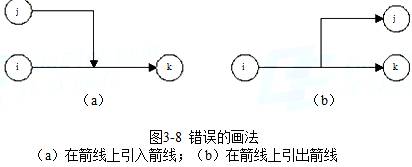

(6)严禁在箭线上引入或引出箭线，图3-8即为错误的画法。

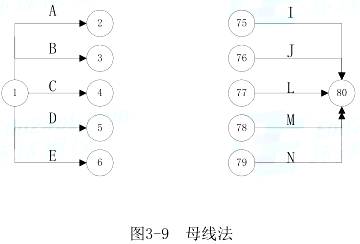

但当网络图的起点节点有多条箭线引出(外向箭线)或终点节点有多条箭线引入(内向箭线)时，为使图形简洁，可用母线法绘图。
(7)应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理，如图3-10所示。
(8)一幅网络图中应只有一个起点节点和一个终点节点。
二，单、双代号网络图的绘制(略讲)

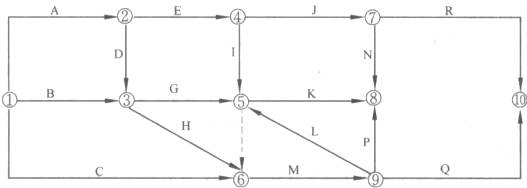

【例题1】某分部工程双代号网络计划如下图所示，图中错误为()。
A．节点编号有误
B．工作代号重复
C．多个起点节点
D．多个终点节点
E．存在循环回路
答案：A、D、E
解析：工作9-5,工作9-8错，节点编号有误；
⑧节点，⑩节点为终点节点，多个终点节点；
存在循环回路：⑤-⑥-⑨-⑤。

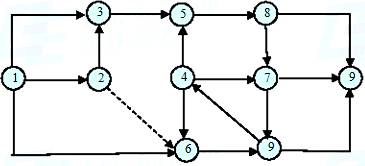

【例题2】某分部工程双代号网络计划如下图所示，图中错误为()。
A. 多个起点节点
B. 多个终点节点
C. 节点编号有误
D. 存在循环回路
E. 工作代号重复
答案：C、D、E
解析：工作8-7,工作9-4，工作9-9错；节点9编号重复；
存在循环回路：④-⑦-⑨-④。
