三、案例分析题(共5题,1、2、3题每题20分,4、5题各30分。请根据背景材料,按要求作答)
31、
背景资料
某工程公司承建南方某地区铁路桥梁工程。该桥由5×32m混凝土简支箱梁组成。箱梁浇筑采用支架法施工,施工期安排在6月至9月。施工中发生以下事件:
事件一,项目经理部按铁道部有关规定,组建架子队进行施工。劳务人员由其他项目(路基、隧道、桥梁下部工程)退场人员组成。劳务人员进场后,项目经理部技术人员组织劳务骨干人员开会,对技术、质量标准和要求进行了口头交底,然后安排劳务人员进行项目施工。
事件二,该桥梁一侧桥台基础施工过程中,发现在施工图纸中该桥台胸墙结构尺寸标注错误,如继续照图施工可能导致将来吊装此边孔梁时位置不足。由于工期紧张,施工单位自行将桥台胸墙边缘位置调整,然后上报驻地监理工程师。
事件三,为保证混凝土质量,混凝土采用集中拌合,按要求掺加粉煤灰和外加剂。施工中,水泥采用硅酸盐水泥,实测混凝土坍落度范围为14~18cm,箱梁浇筑后采取洒水养护措施。在拆模后,经检查发现腹板表面存在裂纹。
问题
1.针对背景资料,给出该箱梁施工质量控制要点。
2.针对事件一,指出该项目在质量管理方面的不妥之处,并给出整改措施。
3.针对事件二,施工单位自行调整胸墙边缘位置的管理工作程序是否正确?如不正确,应如何处理。
4.针对事件三,指出造成梁体混凝土质量缺陷的原因,并给出正确做法。
32、
背景资料
某铁路桥梁工程结构设计如下:桥墩基础采用直径为1.5m,桩长25~30m的钻孔桩,低桩承台;桥梁下部结构为一般墩台。地质条件如下:原地面往下依次为黏土、砂性土。其中靠岸的6个桥墩桩基所处位置无地下水。施工前和施工过程中发生以下情况:
事件一,承包人配置的桩基成孔设备有冲击钻和正循环回旋钻机。拟将靠岸桥墩桩基的6个无地下水的桩基成孔任务分包给某施工队,采用人工挖孔方式。为了加快施工进度,该施工队将某墩设计的全部4个桩基同时挖孔。
事件二,某天上午7时,开始对1根水下混凝土桩浇筑,11点30分突降大雨,施工人员为避雨对该桩稍作防雨处理后即离开,13点雨停后继续浇筑,下午5点30分在测出顶面混凝土高出设计标高50cm后停止浇筑。
事件三,该桥梁一侧桥台基础施工过程中,发现施工图纸中该桥台胸墙结构尺寸标注错误,如按图施工可能导致将来梁片架设时位置不足。由于工期紧张,施工单位自行将桥台胸墙边缘位置调整后施工,然后上报驻地监理工程师。
事件四,施工中所用水泥由建设单位组织供应,项目部管理人员认为可以放心使用,不必再按批次进行进场质量检验。驻地监理工程师在抽检某批水泥时发现该批水泥安定性指标不合格。项目经理说:实在不行,可将该批水泥降级使用。
问题
1.针对事件一应采用何种成孔设备。并说明理由。
2.针对事件一中人工挖孔桩施工安排,指出该施工队做法的不妥之处。
3.针对事件二,指出灌注桩施工做法的错误之处,并说明理由。
4.针对事件三,施工单位自行调整胸墙边缘位置的做法是否正确?如不正确,应如何处理。
5.针对事件四,项目经理的说法是否正确?并说明理由。
33、
背景资料

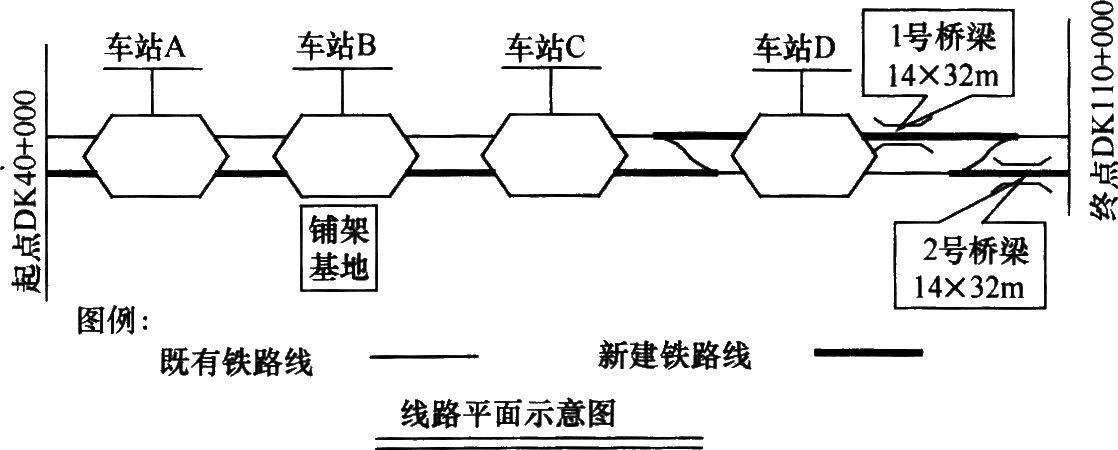

某增建二线铁路二标段站前工程起讫点里程为DK40+000~DK110+000,详见线路平面示意图。沿线的既有车站中,车站D需关闭,车站A、车站B和车站C均需要改造。本标段主要工程为:路基和站场土石方50万m3,无特殊路基;单线桥梁2座,均为预制架设32m简支T梁,旱桥,无高墩;轨道结构全线采用有砟轨道,新建线路铺设无缝线路,既有线路为无缝线路。本标段总工期24个月。
在车站B处设置一个铺架基地和T梁预制场。T梁采用铁路架桥机架梁,无缝线路采用换铺法铺设轨道。铺架施工中不得中断运营列车的通行。
铺架基地内设置的生产区有:长钢轨存放区,轨枕存放区,制梁区,主材、地材等各种原材料存放区,混凝土生产区。
问题
1.根据背景资料,指出除车站B外还有哪些车站可以作为铺架运输设备的临时停放点,并说明理由。
2.根据背景资料,指出本标段有哪些控制性工程。
3.根据背景资料,补充铺架基地内缺少的主要生产区。
34、
背景资料
某新建双线I级铁路站前工程第二标段的工程情况如下:
单洞双线隧道I座,长5800m,且在进、出口端均设有平行导坑;采用进、出口及利用平行导坑施工正洞,隧道通风采用三个阶段的通风方式,第一阶段为开始掘进后短距离内的自然通风,第二、第三阶段的通风是随着隧道施工的进行,采用不同的机械通风方式。施工前,承包商自行将隧道工程全部分包给具有相关资质的当地企业,并与之签订施工分包合同。
双线桥梁1座/3480m,桥梁位于市区,基础均为钻孔桩,桩径1.2~1.5m,桩长25~35m,桩基地质为黏土及砂性土;上部结构均为跨径32m的简支T梁。针对桥梁桩基,承包商可以调配的成孔设备有冲击钻机、回旋钻机和旋挖钻机。
路基土石方共计30万m3,其中有一处石方路堑距离营业线15m,路堑高度为1~3m,需要爆破施工。
轨道为有砟轨道,采用换铺法铺设跨区间无缝线路。承包商制定的换铺法施工正线无缝线路的施工流程为:①施工准备-②摊铺底层道砟-③铺设轨排和架梁-④初步上砟整道-⑤机械化上砟整道-⑥单元轨焊接-⑦轨道检测-⑧轨道整修及打磨-⑨轨道检测及验收。
问题
1.根据背景资料,指出承包商的分包行为是否合法,并说明理由。
2.根据背景资料,给出隧道第二、第三阶段的通风方式。
3.根据背景资料,选择适合当地环境的钻机类型,并说明理由。
4.根据背景资料,指出邻近营业线石方路堑应采用的爆破方法。
5.根据背景资料,指出换铺法施工流程中工序④和工序⑤之间、工序⑦和工序⑧之间遗漏的工序名称。
35、背景资料
某货物列车运行到某铁路K396+897处,线路左侧挡墙突然坍塌,造成机车脱轨,无人员伤亡,直接经济损失685万元,中断行车8小时12分。
经调查发现:该段挡墙工程由项目经理部分包给当地村委会施工;项目经理部技术人员仅向施工人员进行了口头技术交底,砂浆按体积配合比交底;隐蔽工程检查证只有施工人员签字;挡墙基础设计厚度为2.2m,实测最薄处仅为0.55m,基底有杂草和树根;挡墙泄水孔普遍无水迹;片石块径大部分为8~1 5cm,砂浆松散。
问题
1.按照铁路建设工程质量事故调查处理规定,指出该事故的类别。
2.根据背景资料,指出导致该段挡墙坍塌质量原因。
3.根据背景资料,指出该项目经理部在该段挡墙施工现场管理方面存在的错误做法,并说明理由。
