31、背景资料
某泵站加固改造工程施工内容包括：引渠块石护坡拆除重建、泵室混凝土加固、设备更换、管理设施改造等。招标文件按照《水利水电工程标准施工招标文件》(2009年版)编制。某公司参加了投标，为编制投标文件，公司做了以下准备工作。
工作1：搜集整理投标报价所需的主要材料和次要材料价格。其中，主要材料预算价格如下表所示。
主要材料预算价格表
|
序号 |
材料名称 |
单位 |
预算价格(元) |
|
1 |
田 |
丁 |
4800 |
|
2 |
乙 |
t |
360 |
|
3 |
碎石 |
戊 |
70 |
|
4 |
丙 |
t |
8000 |
|
5 |
汽油 |
t |
9000 |
|
6 |
风 |
m3 |
0.03 |
|
7 |
水 |
m3 |
0.45 |
|
8 |
电 |
kWh |
1.00 |
工作2：根据招标文件中对项目经理的职称和业绩加分要求，拟定张×为项目经理，准备了张×的身份证、工资关系、人事劳动合同证明材料、社会保险证明材料、相关证书及类似项目业绩。
工作3：根据招标文件对资格审查资料的要求，填写公司基本情况表、资格审查自审表、原件的复印件等相关表格，并准备了相关原件。
经过评标，投标人A中标，发包人与A单位按照招标文件内置合同签订了施工承包合同，承包合同约定，大坝基础开挖工程可由A分包给B单位，合同工期为5周。开工5周以来的土石方开挖成本数据统计见下表。根据施工期相关规划，开挖处的部分土石料将用于回填。
土石方开挖成本数据统计表单位：万元
|
周次 成本 |
1
|
2
|
3
|
4
|
|
|
每周拟完工程计划成本 |
8 |
14 |
15 |
15 |
|
|
拟完工程计划成本累计 |
8 |
22 |
37 |
52 |
|
|
每周已完工程实际成本 |
8 |
8 |
6 |
19 |
16 |
续表
|
周次 成本 |
1
|
2
|
3
|
4
|
5
|
|
已完工程实际成本累计 |
8 |
16 |
22 |
41 |
57 |
|
每周已完工程计划成本 |
8 |
8 |
6 |
15 |
14 |
|
已完工程计划成本累计 |
8 |
16 |
22 |
37 |
51 |
问题
1.依据背景资料，分别简要说明8单位从开工至第1、2、3、4周周末进度和成本偏差情况以及第5周末成本的偏差情况。

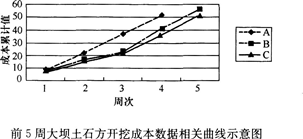

2.依据背景资料，分别指出8单位“前5周大坝土石方开挖成本数据相关曲线示意图”中A、B、C三条曲线的名称。
3.指出土石方调配平衡是否合理的主要指标和土石方调配平衡的基本原则。
4.指出背景资料工作1主要材料预算价格表中，甲、乙、丙、丁、戊所代表的材料或单位名称。除表格所列材料外，为满足编制本工程投标报价的要求，该公司还需搜集哪些主要材料价格?
5.背景资料工作2中，该公司应准备张×的相关证书有哪些?为证明张×业绩有效，需提供哪些证明材料?背景资料工作3中，公司基本情况表后附的公司相关证书有哪些?除工作3中所提到的相关表格外，该公司为满足资格审查的要求，还需填写的表格有哪些?
32、 某水利工程经监理工程师批准的施工网络计划如下图所示(单位：天)。
合同约定：工程所用全部材料、设备由承包人采购。如工程工期提前，奖励标准为1万元/天；如工程工期延误，支付违约金标准为1万元/天。
施工过程中发生如下事件：
事件1：当工程施工按计划进行到第100天末时，因承包人的施工设备故障造成E工作中断施工。为保证工程顺利完成，有关人员提出以下施工调整方案。
方案－：修复设备。设备修复后E工作继续进行，修复时间是20天，修理费用2万元；
方案二：调剂设备。B工作所用的设备能满足E工作的需要，B完成后，使用B工作的设备完成E工作未完成工作量，其他工作均按计划进行；
方案三：租赁设备。租赁设备的运输安装调剂时间为10天。设备正式使用期支付租赁费用，其标准为350天/元。
项目经理选择了最优方案并予以实施。
事件2：H工作为工程设备安装。设备进场，承包人进行检验和交货验收后，把将产品合格证书提交给监理工程师。监理要求重新检验并进行相关设备性能测试。H工作完成后承包人要求监理人增加设备测试费用0.5万元。
问题
1.计算施工网络进度计划的工期以及E工作的总时差，并指出施工网络进度计划的关键线路。
2.若各项工作均按最早时间施工，分析指出事件1中项目经理选择的最优方案。
3.根据施工调整最优方案，用单代号网络图绘制调整后的施工进度计划并用双箭线标注关键线路(网络进度计划中应将E工作分解为E1和E2，其中E1表示已完成，E2表示未完成工作)。
4.指出事件2中的不妥之处并简要说明理由。

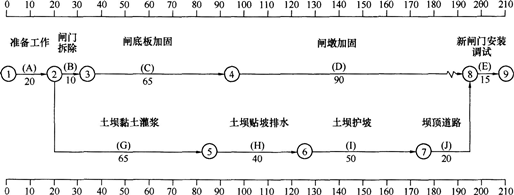

33、某水库除险加固工程内容有：溢洪道的闸墩与底板加固，闸门更换；土坝黏土灌浆、贴坡排水、护坡和坝顶道路重建。施工项目部根据合同工期、设备、人员、场地等具体情况编制了施工总进度计划并通过监理机构审核，绘制的时标网络图如下(单位：天)。
施工中发生如下事件：
事件1：由于发包人未能按期提供场地，A工作推迟完成，B、G工作第25天末才开始。
事件2：C工作完成后发现底板混凝土出现裂缝，需进行处理，C工作实际持续时间为77天。
事件3：E工作施工过程中吊装设备出现故障，修复后继续进行，E工作实际持续时间为17天。
事件4：D工作的进度情况如下表。
|
|
|
计划/实际工作量(万元) |
|||||||||
|
项目名称 |
计划工作量
|
0～20 |
(天) |
20～40(天) |
40～60(天) |
60～80(天) |
80～90(天) |
||||
|
(万元)
|
计划 |
实际 |
计划 |
实际 |
计划 |
实际 |
计划 |
实际 |
计划 |
实际 |
|
|
闸墩Ⅰ |
24 |
10 |
9 |
8 |
7 |
6 |
8 |
|
|
|
|
|
闸墩Ⅱ |
22 |
7 |
7 |
6 |
5 |
8 |
6 |
1 |
4 |
|
|
|
闸墩Ⅲ |
22 |
|
|
8 |
7 |
8 |
9 |
6 |
6 |
|
|
|
闸墩Ⅳ |
22 |
|
|
|
|
6 |
5 |
8 |
7 |
8 |
10 |
|
闸墩Ⅴ |
24 |
|
|
|
|
8 |
6 |
7 |
8 |
9 |
10 |
注：本表中的时间按网络图要求标注，如20天是指D工作开始后的第20天末。
问题
1.指出计划工期和关键线路，指出C工作和D工作的自由时差和总时差。
2.分别指出事件1～事件3的责任方，并说明影响计划工期的天数。
3.根据事件4，计算D工作在第60天末，计划应完成的累计工作量(万元)，实际已完成的累计工作量(万元)，分别占D工作计划总工作量的百分比；实际比计划超额(或拖欠)工作量占D工作计划总工作量的百分比。
4.除A、C、E工作外，其他工作均按计划完成，计算工程施工的实际工期；承包人可向发包人提出多少天的延期要求。
34、 背景资料

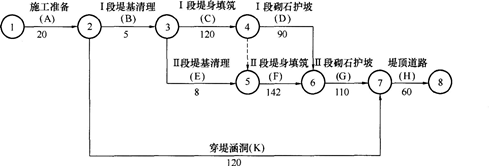

发包人与承包人签订堤防加固项目的施工合同，主要内容为堤身加固和穿堤涵洞拆除重建。为保证项目按期完成，将堤身划分成2个施工段组织流水施工，初始施工进度计划如下图(单位：天)。
在工程施工过程中发生如下事件：
事件1：项目部在审查初始的施工进度计划时，提出了优化方案，即按先“Ⅱ堤段”、后“工堤段”顺序组织施工，其他工作逻辑关系不变，各项工作持续时间不变，新计划已获监理单位批准并按其组织施工。
事件2：在进行第Ⅱ段堤基清理过程中发现蚁穴和大量白蚁，施工单位按程序进行了上报。经相关单位研究，确定采用灌浆处理方案，增加费用10万元。施工单位因不具备灌浆施工能力，就自行分包给有相应资质的分包单位，但未与分包单位签订分包合同。灌浆工作从第Ⅱ段堤基清理完成开始，到堤顶道路施工前结束，工作持续时间20天。
事件3：由于设计变更，“Ⅱ段堤身填筑”(F工作)推迟5天完成。
事件4：工段砌石护坡施工中，监理工程师检查发现碎石垫层厚度局部不足，返工处理，D工作推迟3天完成。
事件5：第225天末检查时，“Ⅱ段砌石护坡”(G工作)已累计完成40%工程量，“Ⅰ段堤身填筑”(C工作)已累计完成40%工程量，“穿堤涵洞”(K工作)已累计完成60%工程量。
问题
1.根据事件1和事件2，绘制新的施工网络计划图(工作名称用原计划中的字母代码表示)，分别计算原计划与新计划的工期，确定新计划的关键线路(用工作代码表示)。
2.事件2中，除建设单位、监理单位、施工单位之外，“相关单位”还应包括哪些?对于分包工作，指出施工单位的不妥之处，简要说明正确做法。
3.分别指出事件3、事件4的责任方，分析对工期的影响及可获得工期补偿的天数。
4.根据事件5，分别指出第225天末G、C、K 工作已完成多少天工程量，及其对工期有何影响(假定各工作匀速施工)?
35、 某小流域治理工程，位于长江中下游，工程包括堤防退建、河道开挖、河道裁弯取直和穿堤建筑物等工程，施工中发生如下事件：
事件1：用于部分堤防填筑的土料场共2个，料场1地势较高，料场2地势较低。施工前对料场进行了调查取样，料场的土质、储量符合设计要求，料场1的土料含水率接近施工控制下限，料场2的含水率偏大。
事件2：穿堤建筑物工程，包括基坑开挖、混凝土工程、建筑物回填及同建筑物连接的堤防等工程，施工单位根据工程进度安排和各个部位的土方挖、填工程量，制订了土方平衡方案。
事件3：为保证工程质量，施工单位制订了质量控制方案，明确所有单元工程都应当实行“三检制”，并在自检合格的条件下，经监理单位验收合格后，方可进行下道工作。
事件4：工程施工过程中，项目法人及时进行了单元工程验收、单位工程验收、阶段验收和专项验收。
问题
1.指出事件1中，料场1和料场2的适宜开采方式，并简要说明原因。
2.指出事件2中，土方平衡方案的制定原则。
3.指出事件3中，有何不妥之处，并说明原因。“三检制”的含义是什么?
4.指出事件4中的不妥之处，并说明理由。
