【补考】2018一级建造师《水利》考前冲刺练11.19

案例一

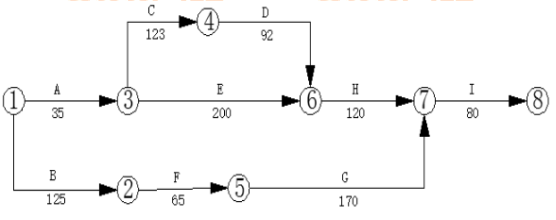

某水利工程经监理人批准的施工网络进度计划如下图所示（单位：天）。

合同约定：如工程工期提前，奖励标准为10000元/天；如工程工期延误，支付违约金标准为10000元/天。

当工程施工按计划进行到第110天末时，因承包人的施工设备故障造成E工作中断施工。为保证工程顺利完成，有关人员提出以下施工调整方案：

方案一：修复设备。设备修复后E工作继续进行，修复时间是20天。

方案二：调剂设备。B工作所用的设备能满足E工作的需要，故使用B工作的设备完成工作未完成工作量，其他工作均按计划进行。

方案三：租赁设备。租赁设备的运输安装调试时间为10天。设备正式使用期间支付租赁费用，其标准为350元/天。

【问题】

1.计算施工网络进度计划的工期以及E工作的总时差，并指出施工网络进度计划的关键线路。

2.若各项工作均按最早开始时间施工，简要分析采用哪个施工调整方案较合理。

3.根据分析比较后采用的施工调整方案，绘制调整后的施工网络进度计划，并指出关键线路（网络进度计划中应将E工作分解为E1和E2，其中E1表示已完成工作，E2表示未完成工作）
