案例分析题一[2016年真题]
【背景资料】
某制氧站经过招标投标，由具有安装资质的公司承担全部机电安装工程和主要机械设备的采购。安装公司进场后，按合同工期、工作内容、设备交货时间、逻辑关系及工作持续时间(见表2—1)编制了施工进度计划。

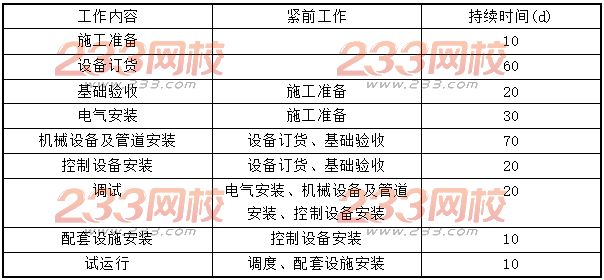

制氧站安装公司工作内容、逻辑关系及持续时间表表2．1
在计划实施过程中，电气安装滞后10d，调试滞后3d。
设备订货前，安装公司认真对供货商进行了考查，并在技术、商务评审的基础上对供货商进行了综合评审，最终选择了各方均满意的供货商。
由于安装公司进场后，未向当地(市级)特种设备安装监督部门书面告知，致使安装工作受阻，经补办相关手续后，工程得以顺利进行。
在制氧机法兰和管道法兰连接时，施工班组未对法兰的偏差进行检验，即进行法兰连接，遭到项目工程师的制止。
【问题】
1．根据表2—1计算总工期需多少天?电气安装滞后及调试滞后是否影响总工期?并分别说明理由。
2．设备采购前的综合评审除考虑供货商的技术和商务外，还应从哪些方面进行综合评价?
3．安装公司开工前向当地(市级)安全监督部门提交哪些书面告知材料?
4．制氧机法兰与管道法兰的偏差应在何种状态下进行试验?检验的内容有哪些?
【参考答案】
1．根据表2—1所示的逻辑关系可绘制出双代号网络计划图如图2-1所示：
通过计算可知，关键线路为①→③→⑤→⑥→⑦。
计算总工期为60+70+20+10=160d。
电气安装滞后不影响总工期，调试滞后影响总工期3d。
由于电气安装具有90d的总时差，滞后延误10d不影响总工期。
调试工作为关键工作，总时差为0。工作延误3d会影响总工期3d。
2．设备采购前的综合评审除考虑供货商的技术和商务外，还应从质量、进度、费用、厂商执行合同的信誉、同类产品业绩、交通运输条件等方面综合评价并列出推荐顺序。
3．安装公司开工前向当地(市级)安全监督部门提交的书面告知材料包括：
(1)《特种设备安装改造维修告知书》；
(2)施工单位及人员资格证件；
(3)施工组织与技术方案(包括项目相关责任人员任命、责任人员到岗质控点位图)；
(4)工程合同；
(5)安装改造维修监督检验约请书；
(6)特种设备制造单位的资质证件。
4．(1)制氧机法兰与管道法兰连接前，应在自由状态下进行试验。
(2)检验的内容有：法兰的平行度和同心度，偏差应符合规定要求。管道与机械设备最终连接时，应在联轴节上架设百分表监视机器位移。管道经试压、吹扫合格后，应对该管道与机器的接口进行复位检验。管道安装合格后，不得承受设计以外的附加载荷。
案例分析题二[2016年真题]
【背景资料】

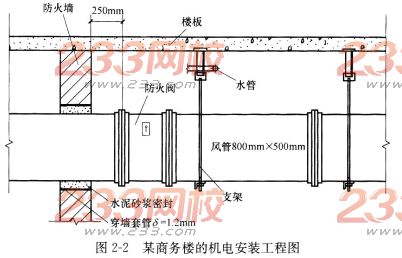

安装公司承接某商务楼的机电安装工程(如图2-2所示)，工程主要内容是通风与空调、建筑给水排水、建筑电器和消防等工程。
安装公司项目部进场后，依据合同和设计要求，编制了施工组织设计，内容有：各专业工程主要工作量、施工进度总计划、项目成本控制措施和项目信息管理措施等。项目部编制施工组织设计并报安装公司审批，安装公司以施工组织设计中的项目成本控制措施不够完善为由，要求项目部修改后重新报送。施工组织设计修改后得到安装公司批准。
通风空调风管采用工厂化预制，在风管批量制作之前，项目部检验了风管的制作工艺，对风管进行了严密性试验；风管系统安装完成后，项目部对主、干风管分段进行了漏光试验。项目部报监理验收时，监理认为项目部对风管试验与检测项目不全，要求项目部完善试验与检测项目。
通风空调工程安装试验调整合格，在试运行验收中部分房间的风机盘管有滴水现象，经检查是冷凝水管道的坡度不够，造成风机盘管道的冷凝水溢出。经返工，通风空调工程试运行验收合格。
【问题】
1．在施工组织设计中，项目成本控制主要包括哪些措施?
2．项目部在风管批量制作前及风管安装完成后还应进行哪些试验与检测?
3．指出图2—2中的风管机喷漆件安装不符合规范要求之处，写出正确的规范要求。
4．在试运行验收中，需返工的是哪个分项工程?写出其合格的技术要求。
【参考答案】
1．在施工组织设计中，项目成本控制主要包括的措施有：成本管理责任体系、成本指标高低的分析及评价、成本控制措施等。
2．项目部在风管批量制作前及风管安装完成后还应进行的试验与检测：
(1)风管批量制作前，除了进行严密性试验外还应对风管的强度进行试验；
(2)风管批量制作后，除了对主、干风管进行漏光试验，还应对主、干风管进行漏风量检测。
3．图2—2中的风管机喷漆件安装不符合规范要求之处及正确的规范要求如下：
(1)不符合规范要求之处：穿墙套管厚度不符合规范要求。
正确的规范要求：当风管穿过需要封闭的防火防爆楼板或墙体时，应设钢板厚度不小于1．6mm的预埋管或防护套管。
(2)不符合规范要求之处：水泥砂浆密封不符合规范要求。
正确的规范要求：风管与防护套管之间应采用不燃且对人体无害的柔性材料封堵。
(3)不符合规范要求之处：防火阀支架设置不符合规范要求。
正确的规范要求：边长或直径大于等于630mm的防火阀应设置独立支吊架。
(4)不符合规范要求之处：防火阀位置不符合规范要求。
正确的规范要求：防火分区隔墙两侧的防火阀，距墙表面应不大于200mm。
4．在试运行验收中，需返工的分项工程是风机盘管分项安装工程。
风机盘管的供回水管和凝结水管应注意坡度和坡向，凝结水管应低于集水盘，坡度不小于2％，并坡向立管。
案例分析题三[2014年真题]
【背景资料】
某机电工程公司通过投标总承包了一工业项目，主要内容包括：设备基础施工、厂房钢结构制作和吊装、设备安装调试、工业管道安装及试运行等。项目开工前，该机电工程公司按合同约定向建设单位提交了施工进度计划，编制了各项工作逻辑关系及工作时间表(见表2-2)。
该项目的厂房钢结构选用了低合金结构钢，在采购时，钢厂只提供了高强度、高韧性的综合力学性能。

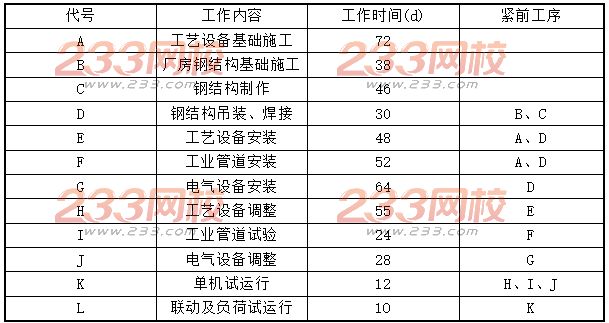

各项工作逻辑关系及工作时间表表2-2
工程施工中，由于工艺设备是首次安装，经反复多次调整后才达到质量要求，致使项目部工程费用超支，工期拖后。在第150天时，项目部用赢得值法分析，取得以下3个数据：已完工程预算费用3500万元，计划工程预算费用4000万元，已完工程实际费用4500万元。
在设备和管道安装、试验和调试完成后，由相关单位组织了该项目的各项试运行工作。
【问题】
1．根据表2—2找出该项目的关键工作，并计算出总工期。
2．钢厂提供的低合金结构钢还应有哪些综合力学性能?
3．计算第150天时的进度偏差和费用偏差。
4．单机和联动试运行应分别由哪个单位组织?
【参考答案】
1．该项目的关键工作为：C、D、E、H、K、L。
总工期=46+30+48+55+12+10=201d。
2．钢厂提供的低合金结构钢还应有以下综合力学性能：良好的冷成型和焊接性能、低的冷脆转变温度和良好的耐蚀性等综合力学性能。
3．第150天时的进度偏差(SV)=已完工程预算费用(BCWP)-计划工程预算费用
(BCWS)=3500-4000=-500万元。
说明进度偏差为落后500万元。
第150天时的费用偏差(CV)=已完工程预算费用(BCWP)-已完工程实际费用
(ACWP)=3500-4500=-1000万元。
说明费用偏差为落后1000万元。
4．单机试运行由施工单位组织；联动试运行由建设单位组织。
案例分析题四[2013年真题]
【背景资料】
某安装公司承担某市博物馆机电安装工程总承包施工，该工程建筑面积32000m2，施工内容包括：给水排水、电气、通风空调、消防、建筑智能化工程。工程于2010年8月开工，2011年7月竣工，计划总费用2100万元。

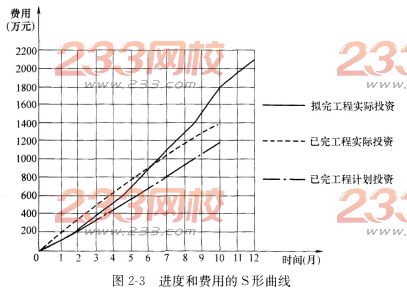

施工过程中项目部绘制了进度和费用的S形曲线，如图2—3所示，对工程进度和费用偏差进行分析；通风空调工程于2011年6月进行系统调试，安装公司主要考核了室内空气温度是否达到设计要求，并做了10h带冷源的试运转。
工程竣工验收合格后，建设方立即向公安机关消防机构报送了工程竣工验收报告，有防火性能要求的建筑构件、建筑材料、室内装饰材料符合国家标准或行业标准的证明文件、施工和检测单位的合法身份证明及资质等级证明文件等资料，申请备案。
【问题】
1.计算工程施工到第10个月时，项目部的进度偏差和费用偏差。
2．通风空调系统调试中还有哪些考核指标?
3．建设方申请消防竣工验收备案是否正确?说明理由。
4．消防竣工验收还应提交哪些资料?
【参考答案】
1．从图中可以看出第10个月时，拟完工程计划投资是1800万元，已完工程实际投资是1400万元，已完工程计划投资是1200万元。
进度偏差=已完工作计划投资-拟完工作计划投资=1200-1800=-600万元。
说明实际进度落后计划进度600万元。
费用偏差=已完工作计划投资-已完工作实际投资=1200-1400=-200万元。
说明项目运行超出预算费用200万元。
2．通风空调系统调试中还有以下考核指标：室内的相对湿度、气流速度、噪声或空气的洁净度能否达到设计要求，是否满足生产工艺或建筑环境要求，防排烟系统的风量与正压是否符合设计和消防的规定。
3．建设方申请消防竣工验收备案不正确。
理由：根据有关规定，建筑总面积大于20000m2的博物馆，建设单位应当向公安机关消防机构申请消防设计审核，并在建设工程竣工后向出具消防设计审核意见的公安机关消防机构申请消防验收。本案例中，博物馆的建筑面积为32000m2，大于20000m2，所以必须向消防机构申请验收而不是备案。
4．消防竣工验收还应提交的资料有：
(1)建设工程消防验收申报表；
(2)消防产品质量合格证明文件；
(3)具有防火性能要求的建筑构件、建筑材料、室内装修装饰材料符合国家标准或者行业标准的出厂合格证；
(4)消防设施，电气防火技术检测合格证明文件；
(5)工程监理单位的合法身份证明和资质等级证明文件。
案例分析题五[2013年真题]
【背景资料】
某安装公司承接一商务楼(地上30层、地下2层)的电梯安装工程，工程有32层32站曳引式电梯8台，工期为90d，开工时问为3月18日，其中6台客梯须智能群控，2台消防电梯需在4月30日交付使用，并通过消防验收，在工程后期作为施工电梯使用。电梯井道的脚手架、机房及层门预留孔的安全技术措施由建筑公司实施。

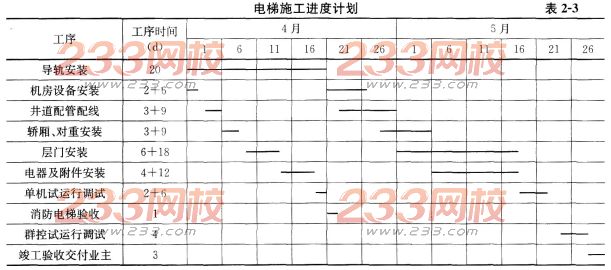

安装公司项目部进场后，将拟安装的电梯工程，书面告知了电梯安装工程所在地的特种设备安全监督部门，并按合同要求编制了电梯施工方案和电梯施工进度计划(见表2—3)。电梯安装前，项目部对机房的设备基础、井道的建筑结构进行检测，土建施工质量均符合电梯安装要求；曳引电机、轿厢、层门等部件外观检查合格，并采用建筑塔式起重机及升降机将部件搬运到位。安装中，项目部重点关注了层门等部件的安全技术要求，消防电梯按施工进度计划完成，并验收合格。
施工进行到客梯单机试运行调试时，有一台客梯轿厢晃动厉害，经检查审核，导轨的安装精度没达到技术要求，安装人员对导轨重新校正固定，单机试运行合格，但导轨的校正固定，使单机试运行比原工序多用了3d，其后面的工序(群控试运行调试、竣工验收)均按工序时间实施，电梯安装工程比合同工期提前完工，交付业主。
【问题】
1．电梯安装前，项目部应提供哪些安装资料?
2．项目部在机房、井道的检查中，应关注哪几项安全技术措施?
3．消防电梯从开工到验收合格用了多少天?电梯安装工程合同比合同工期提前了多少天?
4．影响导轨安装精度的因素有几个?
5．电梯完工后应向哪个机构申请消防验收?写出电梯层门的验收要求。
【参考答案】
1．电梯安装前，项目部应提供的证明文件有：所施工电梯的安装许可证，告知直辖市或设区的市的安装告知书，审批手续齐全的电梯安装施工方案；作业人员持有的特种设备操作证。
2．项目部对机房和井道的安全检查，应关注的安全技术措施是：层门洞设置了高度不小于1.2mm的栏杆，有临时盖板封堵机房预留孔，井道内脚手架有防火措施。
3．电梯工程开工时间为3月18日，电梯安装准备工作、机房和井道的检测、电梯设备进场检查、基准线安装等工作用了14d，在4月1日开始电梯导轨安装，到4月21日消防电梯竣工验收，14+21=35d，故消防电梯从开工到验收合格用了35d。项目部编制的电梯施工进度计划中是在5月30日竣工验收交付业主，14+30+30=74d，电梯安装的计划工期是74d，在电梯安装中，因电梯单机试运行比原工序时间多用了3d。又群控试运行、调试、竣工验收均按工序时间完成。合同工期为90d，90-74+3=13d，电梯安装比合同工期提前了13d。
4．影响导轨安装精度的因素有：井道结构的施工质量，基准线的设置，测量器具的选择，导轨的制造质量，电梯安装人员的技术水平。
5．电梯竣工后应向出具消防设计审核意见的公安消防机构申请消防验收；电梯层门的试验要求：每层层门必须能够用三角钥匙才能手动打开，当任何一个层门打开时，电梯严禁启动运行。
案例分析题六[2012年真题]
【背景资料】
某工业项目建设单位通过招标与施工单位签订了施工合同，主要内容包括设备基础、设备钢架(多层)、工艺设备、工业管道和电气仪表安装等。

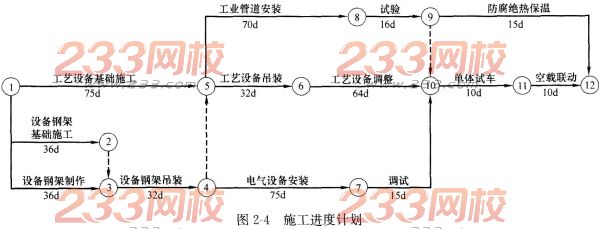

工程开工前，施工单位按合同约定向建设单位提交了施工进度计划，如图2—4所示。
上述施工进度计划中，设备钢架吊装和工艺设备吊装两项工作共用一台塔式起重机(以下简称塔机)，其他工作不使用塔机。经建设单位审核确认，施工单位按该进度计划进场组织施工。
在施工过程中，由于建设单位要求变更设计图纸，致使设备钢架制作工作停工10d(其他工作持续时间不变)。建设单位及时向施工单位发出通知，要求施工单位塔机按原计划进场，调整进度计划，保证该项目按原计划工期完工。
施工单位采取措施将工艺设备调整工作的持续时间压缩3d，得到建设单位同意。施工单位提出的费用补偿要求如下，但建设单位没有全部认可。
(1)工艺设备调整工作压缩3d，增加赶工费10000元。
(2)塔机闲置10d损失费，1600(含运行费300元／d)×10=16000元。
(3)设备钢架制作工作停工10d造成其他有关机械闲置、人员窝工等综合损失费15000元。
【问题】
1．用节点代号写出施工计划的关键线路，该计划的总工期是多少天?
2．施工单位按原计划安排塔机在工程开工后最早投入使用的时间是第几天?按原计划设备钢架吊装与工艺设备吊装工作能否连续作业?说明理由。
3．说明施工单位调整方案后能保证原计划工期不变的理由。
4．施工单位提出的3项费用补偿要求是否合理?计算建设单位应补偿施工单位的总费用。
【参考答案】
1．施工计划的关键线路为：①→⑤→⑥→⑩→⑪→⑫。该计划的总工期是191d。
2．施工单位按原计划安排塔机在工程开工后最早投入使用的时间是第37天。
按原计划设备钢架吊装与工艺设备吊装工作不能连续作业。
理由：按原计划设备钢架吊装工作是在第68天末完成，而工艺设备吊装的最早开始时间与设备钢架吊装最早完成时间间隔7d，因此不能连续作业。
3．施工单位调整方案后能保证原计划工期不变的理由：设备钢架制作工作的总时差为7d，其停工10d导致总工期延长3d。而施工单位采取措施将工艺设备调整工作(关键工作)的持续时间压缩3d，压缩后关键线路总工期缩短3d，为191d，因此可以保证原计划工期不变。
4．第(1)项费用补偿要求合理，应补偿赶工费：10000元。
第(2)项费用补偿要求不合理，应补偿：(1600-300)×3=3900元。
第(3)项费用补偿要求合理，应补偿综合损失费：15000元。
建设单位应补偿施工单位的总费用：10000+3900+15000=28900元。
案例分析题七[2012年真题]
【背景资料】
A安装公司承包某大楼空调设备监控系统的施工，主要监控设备有：现场控制器、电动调节阀、风阀驱动器、温度传感器(铂电阻型)等。大楼的空调工程由B安装公司施工。合同约定：全部监控设备由A公司采购，其中电动调节阀、风阀驱动器由B公司安装，A公司检查接线，最后由两家公司实施对空调系统的联动试运行调试。

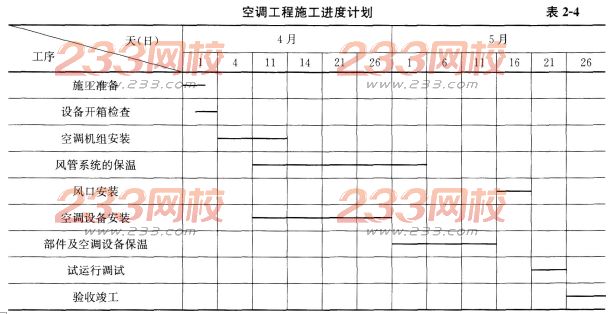

A公司项目部进场后，依据B公司提供的空调工程施工方案、空调工程施工进度计划(见表2—4)，设计单位提供的空调机组监控方案，编制了监控系统施工方案、监控系统施工进度计划和监控设备采购计划。因施工场地狭小，为减少仓储保管，A公司项目部在制订监控设备采购计划中，采取集中采购、分批到货，使设备采购进度与施工进度合理搭接。在监控系统的施工过程中，A公司及时与B公司协调，使监控系统施工进度符合空调工程的施工进度，监控系统和空调工程安装完成后，A、B公司进行了空调系统的联动试运行调试，空调工程和监控系统按合同要求竣工。
【问题】
1．A公司项目部在编制监控设备采购计划时应考虑哪些市场状况?
2．A公司项目部在实施监控系统施工进度计划过程中会受到哪些因素制约?
3．A公司采购的电动调节阀最迟的到货时间是哪天?安装前应检验哪几项内容?
4．依据空调工程施工进度计划，指出温度传感器可以安装的起止时间，说明温度传感器的接线电阻的要求。
5．空调机组联合试运转应由哪个安装公司为主实施?试运转中主要检测哪几个参数?
【参考答案】
1．A公司项目部在编制监控设备采购计划时应考虑的市场状况有：注意供货商的供货能力和设备制造商的生产周期，确定采购批量或供货的最佳时机。考虑货物运距及运输方法和时间，使货物供给与施工进度安排有恰当的时间提前量，以减少仓储保管费用。
2．A公司项目部在实施监控系统施工进度计划过程中会受到的制约因素有：
(1)除施工单位外，工程建设有关的单位的工作进度。
(2)施工过程中需要的材料、构配件、施工机具和工程设备等，不能按期运抵施工现场，或是运抵施工现场后发现其质量不符合有关标准的要求。
(3)建设单位没及时给足工程预付款，拖欠工程进度款，影响承包单位流动资金周转。
(4)设计变更或者是业主提出了新的要求。
(5)在施工过程中遇到气候、水文、地质及周围环境等方面的不利因素，承包单位寻求解决但自身又不能解决的问题。
(6)各种风险因素的影响。如设备、材料价格上涨，订立的是固定总价合同等。
(7)施工单位自身管理、技术水平以及项目部在现场的组织、协调与控制能力的影响。
3．A公司采购的电动调节阀最迟的到货时间是4月10日。
安装前应检验的内容：安装前根据说明书和技术要求，测量线圈和阀体间电阻，进行模拟动作试验和试压试验。
4．依据空调工程施工进度计划，温度传感器可以安装的起止时间为5月6日至5月15日。
温度传感器的接线电阻的要求：温度传感器(铂电阻型)的接线电阻应小于1Ω。
5．空调机组联合试运转应由B公司为主实施。
试运转中主要检测的参数有：空气温度、相对湿度、气流速度、洁净度、噪声、防排烟系统的风量与正压。
案例分析题八[2010年真题]
【背景资料】
某施工单位承接一高层建筑的泛光照明工程。建筑高度为180m，有3个透空段，建筑结构已完工，外幕墙正在施工。泛光照明由LED灯(55W)和金卤灯(400W)组成。

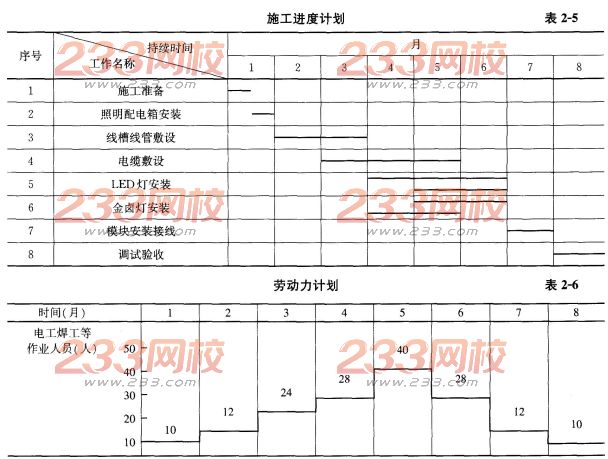

LED灯(连支架重100kg)安装在幕墙上，金卤灯安装在透空段平台上，由控制模块(256路)进行场景控制。施工单位依据合同、施工图、规范和幕墙施工进度计划等编制了泛光照明的施工方案，施工进度计划见表2—5(细实线)，劳动力计划见表2-6。
方案中LED灯具的安装，选用吊篮施工，吊篮尺寸为6000mm×450mm×1180mm，牵引电动机功率为1．5kW×2，提升速度为9．6m／min，载重630kg(载人2名)。按进度计划，共租赁4台吊篮。
因工程变化，建筑幕墙4月底竣工，LED灯具的安装不能按原进度计划实施，施工单位对LED灯和金卤灯的安装计划进行了调整，见表2～5(粗实线)。调整后的LED灯安装需租赁6台吊篮，作业人员增加到24人，施工单位又编制了临时用电施工组织设计。
【问题】
1．吊篮施工方案中应制订哪些安全技术措施和主要的应急预案?
2．泛光照明施工进度计划的编制应考虑哪些因素?
3．绘出进度计划调整后的劳动力计划，并说明应如何控制劳动力成本。
4．计划调整后，为什么要编制临时用电施工组织设计?
【参考答案】
1．吊篮施工方案中应制订的安全技术措施有：高处作业安全技术措施，施工机械安全技术措施，施工用电安全技术措施，防物体打击、防滑、防超载等安全技术措施。吊篮施工方案中应制订的应急预案有：高处作业、牵引电机丝索、吊篮倾倒等应急预案。
2．泛光照明施工进度计划的编制应考虑的因素：幕墙竣工时间对LED灯的安装限制和影响，LED灯和金卤灯安装在施工中可以平衡调剂，施工人员和施工机械在工地连续均衡施工。

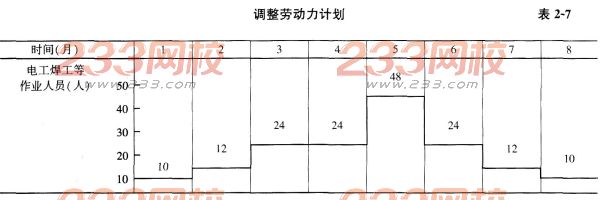

3．进度计划调整后的劳动力计划见表2—7。
劳动力成本控制：减少作业人员进出场时间，严格劳动定额管理，提高作业人员技术素质。
4．因为施工单位对LED灯安装租赁吊篮(1．5kW×2)6台，临时用电设备大于5台，所以要编制临时用电施工组织设计。
