案例分析题一[2015年真题]
【背景资料】
A安装公司承包某分布式能源中心的机电安装工程，工程内容有：三联供(供电、供冷、供热)机组、配电柜、水泵等设备安装和冷热水管道、电缆排管及电缆施工。三联供机组、配电柜、水泵等设备由业主采购；金属管道、电力电缆及各种材料由安装公司采购。

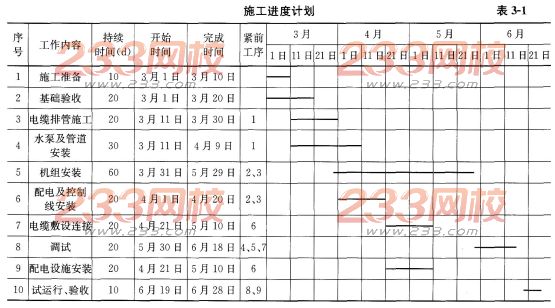

A安装公司项目部进场后，编制了施工进度计划(见表3—1)、预算费用计划和质量预控方案。对业主采购的三联供机组、水泵等设备检查、核对技术参数，符合设计要求。
设备基础验收合格后，采用卷扬机及滚杠滑移系统将三联供机组二次搬运、吊装就位。安装中设置了质量控制点，做好施工记录，保证安装质量，达到设计及安装说明书要求。
在施工中发生了以下三个事件：
事件一：项目部将2000m电缆排管施工分包给B公司，预算单价为120元／m，在3月22日结束时检查，B公司只完成电缆排管施工1000m，但支付给B公司的工程进度款累计已达160000元，项目部对B公司提出警告，要求加快施工进度。
事件二：在热水管道施工中，按施工图设计位置施工，碰到其他管线，使热水管道施工受阻，项目部向设计单位提出设计变更，要求改变热水管道的走向，结果使水泵及管道安装工作拖延到4月29日才完成。
事件三：在分布式能源中心项目试运行验收中，有一台三联供机组运行噪声较大，经有关部门检验分析及项目部提供的施工文件证明，不属于安装质量问题，后增加机房的隔声措施，验收通过。
【问题】
1．业主采购水泵时应该考虑哪些性能参数?
2．三联供机组就位后，试运行前还有哪些安装步骤?
3．计算事件一中的CPI和SPI及其影响，请问是否影响总工期?
4．请问事件二中承包单位如何才能修改图纸?请问延误是否影响工期?
5．针对事件三中，施工单位需要哪些资料才能证明自己没有过错?
【参考答案】
1．业主采购水泵时应该考虑的性能参数包括流量、扬程、轴功率、转速、效率、必需的汽蚀余量。
2．三联供机组就位后，试运行前还有的安装步骤有：安装精度调整与检测、设备固定与灌浆、零部件装配、润滑与设备加油。
3．事件一中预算单价120元／m，B公司已完成电缆排管施工1000m，可得：
已完工程预算费用BCWP=1000×120=120000元；
已完工程实际费用ACWP=160000元；
计划工程预算费用BCWS=(2000／20×12)×120=144000元；
所以：
(1)事件一中的CPI=BCWP／ACWP=120000／160000=0．75，说明费用超支。
(2)事件一中的SPI=BCWP／BCWS=120000／144000=0．83<1，说明进度延误。
(3)影响总工期。
理由：工作电缆排管施工在关键线路上，是关键工作，时差为0，延误必会影响总工期。
4．(1)承包单位修改图纸的程序：
如发现设计有问题或因施工方面的原因要求变更设计，应提出设计变更，办理签认后方可更改。重大设计变更由项目总工程师组织研究、论证后，提交建设单位组织设计、施工、监理单位进一步论证、审核，决定后由设计单位修改设计图纸并出具设计变更通知书，还应附有工程预算变更单，经建设、监理、施工单位会签后生效。
(2)不影响工期。
理由：水泵及管道安装工作在非关键线路上，是非关键工作，总时差为50d；原计划到4月9日完工，拖延到4月29日才完成，说明工作延误20天，延误时间没有超出总时差，所以不影响工期。
5．针对事件三中，施工单位证明自己没有过错需要以下资料：
施工图纸、设备技术资料、设计说明书、设计变更单及有关技术文件。
案例分析题二[2012年真题]
【背景资料】
某安装工程公司承接一锅炉安装及架空蒸汽管道工程，管道工程由型钢支架工程和管道安装组成。项目部根据现场实测数据，结合工程所在地的人工、材料、机械台班价格编制了每10t型钢支架工程的直接工程费单价，经工程所在地综合人工日工资标准测算，每吨型钢支架人工费为1380元，每吨型钢支架工程用各种型钢1．1t，每吨型钢材料平均单价5600元，其他材料费380元，各种机械台班费400元。
由于管线需用钢管量大，项目部编制了两套管线施工方案。两套方案的计划人工费15万元，计划用钢材500t，计划价格为7000元／t。甲方案为买现货，价格为6900元／t，乙方案为15d后供货，价格为6700元／t。如按乙方案实行，人工费需增加6000元，机械台班费需增加1．5万元，现场管理费需增加1万元。通过进度分析，甲、乙两方案均不影响工期。
安装工程公司在检查项目部工地时，发现以下问题：
(1)与锅炉本体连接的主干管上有一段钢管的壁厚比设计要求小1mm。该段管的质量证明书和验收手续齐全，除壁厚外，其他项目均满足设计要求。
(2)架空蒸气管道坡度、排水装置、放气装置、疏水器安装均不符合规范要求。
检查组要求项目部立即整改纠正，采取措施，确保质量、安全、成本目标，按期完成任务。
【问题】
1．按《特种设备安全监察条例》的规定，锅炉安装前项目部书面告知应提交哪些材料才能开工?
2．问题(1)应如何处理?
3．问题(2)安装应达到规范的什么要求?
4．计算每10t型钢支架工程的直接工程费单价。
5．分别计算两套方案所需费用，分析比较项目部决定采用哪个方案?
【参考答案】
1．按《特种设备安全监察条例》的规定，锅炉安装前项目部书面告知应提交以下材料才能开工：《特种设备安装改造维修告知书》；施工合同；施工计划。
2．问题(1)应按以下处理：须经原设计单位核算，能够满足结构安全和使用功能方可给予验收，否则应予更换。
3．问题(2)安装应达到规范的要求是：为便于排水和放气，架空蒸气管道安装时均应设置坡度，室内管道的坡度为0．002，室外管道的坡度为0．003，坡度应与介质流向相同，以避免噪声。每段管道最低点要设排水装置，最高点应设放气装置。疏水器应安装在管道的最低点可能集结冷凝水的地方、流量孔板的前侧及其他容易积水处。补偿器竖直安装时，应在其最低点安装疏水器或放水阀。
4．每10t型钢支架工程人工费：1380×10=13800元。
每10t型钢支架工程型钢材料费：1．1×5600×10=61600元。
每10t型钢支架工程其他材料费：380×10：3800元。
每10t型钢支架工程机械台班费：400×10：4000元。
每10t型钢支架工程的直接工程费单价=13800+61600+3800+4000=83200元=8．32万元。
5．原计划费用=154-500×0．7=365万元。
甲方案所需费用=154-500×0．69=360万元。
乙方案所需费用=15+0．6+500×0．67+1．5+1=353．1万元。
因乙方案成本费用更低，项目部决定采用乙方案。
案例分析题三[2011年真题]
【背景资料】
某安装公司分包一商务楼(1～5层为商场，6430层为办公楼)的变配电工程，工程的主要设备(三相干式电力变压器、手车式开关柜和抽屉式配电柜)由业主采购，设备已运抵施工现场。其他设备、材料由安装公司采购，合同工期60d，并约定提前1d奖励5万元人民币，延迟1d罚款5万元人民币。
安装公司项目部进场后，依据合同、施工图、验收规范及总承包的进度计划，编制了变配电工程的施工方案、进度计划、劳动力计划和计划费用。项目部施工准备工作用去了5d。当正式施工时，因商场需提前送电，业主要求变配电工程提前5d竣工。项目部按工作持续时间及计划费用(见表3—2)分析，在关键工作上，以最小的赶工增加费用，在试验调整工作前赶出了5d。
进入试验调整工作时，发现有2台变压器线圈因施工中保管不当受潮，干燥处理用去了3d，并增加费用3万元，项目部又赶工3d，变配电工程最终按业主要求提前5d竣工，验收合格后，资料整理齐全，准备归档。

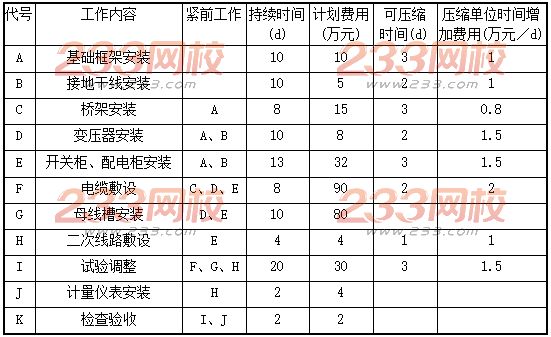

工作持续时间及计划费用表3—2
【问题】
1．项目部在哪几项工作上赶工了?并分别列出其赶工天数和增加的费用。
2．原计划施工费用多少?赶工后实际施工费用多少?
3．变压器线圈可采用哪种加热方法干燥?干燥后必须检查哪项内容合格后才能做耐压试验?
4．变配电工程先按哪种工程划分类别竣工验收?竣工资料应在何时归档?
【参考答案】
1．项目部在A、B、E、I工作上赶工了。
A、B工作同时赶工天数为2d。增加的费用=2×1+2×1=4万元。
E工作赶工天数为3d。增加的费用=3×1．5=4．5万元。
I工作赶工天数为3d。增加的费用=3×1．5=4．5万元。
2．原计划施工费用=10+5+15+8+32+90+80+4+30+4+2=280万元。
总的赶工费用=44-4．5+4．5=13万元。
变压器干燥增加费用3万元。
提前5d竣工奖励=5×5=25万元。
赶工后实际施工费用=2804-134-3-25=271万元。
3．变压器线圈可采用电加热方法干燥。如油箱铁损法、铜损法、热油法、热风法和红外线法。干燥后必须用摇表检查绝缘合格后才能做耐压试验。
4．因为变配电工程只是商务楼工程单项工程的一个子单位(子分部)工程，可先按子单位(子分部)工程进行竣工验收，但是，竣工资料应在商务楼工程全部验收合格后归档。
