案例分析题一[2016年真题]
【背景资料】
某公司承建的市政道路工程，长2km，与现况道路正交，合同工期为2015年6月1日至8月31日。道路路面底基层设计为厚300mm水泥稳定土；道路下方设计有一条DN1200mm钢筋混凝土雨水管道，该管道在道路交叉口处与现状道路下的现有DN300mm燃气管道正交。

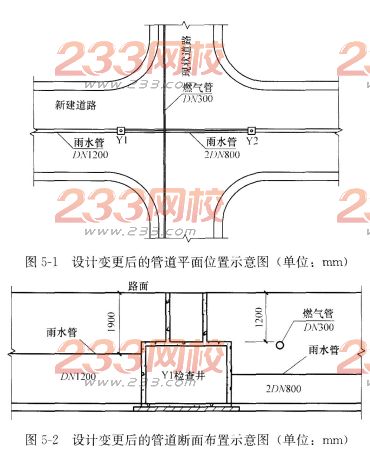

施工前，项目部踏勘现场时，发现雨水管道上部外侧管壁与现况燃气管道底间距小于规范要求，并向建设单位提出变更设计的建议。经设计单位核实，同意将道路交叉口处的Y1～Y2井段的雨水管道变更为双排DN800mm双壁波纹管，设计变更后的管道平面位置与断面布置如图5-1、图5-2所示。项目部接到变更后提出了索赔申请，经计算，工程变更需增加造价10万元。
为减少管道施工对交通通行的影响，项目部制定了交叉路口的交通导行方案，并获得交通管理部门和路政管理部门的批准。交通导行措施的内容包括：
(1)严格控制临时占路时间和范围；
(2)在施工区域范围内规划了警告区、终止区等交通疏导作业区域；
(3)与施工作业队伍签订《施工安全责任合同》。
施工期间为雨期，项目部针对水泥稳定土底基层的施工制定了雨期施工质量控制措施如下：
(1)加强与气象站联系，掌握天气预报，安排在不下雨时施工；
(2)注意天气变化，防止水泥和混合料遭雨淋；
(3)做好防雨准备，在料场和搅拌站搭雨棚；
(4)降雨时应停止施工，对已摊铺的混合料尽快碾压密实。
【问题】
1．排水管道在燃气管道下方时，其最小垂直距离应为多少米?
2．按索赔事件的性质分类，项目部提出的索赔属于哪种类型?项目部应提供哪些索赔资料?
3．交通疏导方案(2)中还应规划设置哪些交通疏导作业区域?
4．交通疏导方案中还应补充哪些措施?
5．补充和完善水泥稳定土底基层雨期施工质量控制措施。
【参考答案】
1．排水管道在燃气管道下方时，最小垂直距离应为0．15m。
2．(1)按索赔事件的性质分类，项目部提出的索赔属于由于工程变更导致的索赔。
(2)项目部应提供的索赔资料包括：索赔意向通知、索赔申请报告；索赔同期记录与索赔有关的证明材料及计算资料等。
3．交通疏导作业区域还包括：上游过渡区、缓冲区、作业区、下游过渡区。
4．疏导方案中还应补充的措施包括：
(1)统一设置各种交通标注、隔离设施、夜间警示信号。
(2)对作业工人进行安全教育、培训、考核。
(3)依据现场变化，及时引导交通车辆，为行人提供方便。
5．水泥稳定土底基层雨期施工质量控制措施包括：
(1)对稳定类材料基层，应坚持拌多少、铺多少、压多少、完成多少。
(2)下雨来不及完成时，要尽快碾压，防止雨水渗透。
(3)施工中应特别注意天气变化，防止水泥和混合料遭雨淋。降雨时应停止施工，已摊铺的水泥混合料应尽快碾压密实。路拌法施工时．应排除下承层表面的水，防止集料过湿。
案例分析题二[2015年真题]
【背景资料】
A公司中标长3km的天然气钢质管道工程，管径为DN300mm，设计压力0．4MPa，采用明开槽法施工。
项目部拟定的燃气管道施工程序如下：
沟槽开挖→管道安装、焊接→a→管道吹扫→b试验→回填土至管顶上方0．5m→c试验→焊口防腐→敷设d→回填土至设计标高。
在项目实施过程中，发生了如下事件：
事件1：A公司提取中标价的5％作为管理费后把工程包给B公司，B公司组建项目部后以A公司的名义组织施工。
事件2：沟槽清底时，质量检查人员发现局部有超挖，最深达15cm，且槽底土体含水量较高。
工程施工完成并达到下列基本条件后，建设单位组织了竣工验收：①施工单位已完成工程设计和合同约定的各项内容；②监理单位出具工程质量评估报告；③设计单位出具工程质量检查报告；④工程质量检验合格，检验记录完整；⑤已按合同约定支付工程款；……
【问题】
1．施工程序中a、b、c、d分别是什么?
2．事件1中，A、B公司的做法违反了法律法规中的哪些规定?
3．依据《城镇燃气输配工程施工及验收规范》CJJ 33—2005，对事件2中情况应如何补救处理?
4．依据《房屋建筑和市政基础设施工程竣工验收规定》(建质[2013]171号)，补充工程竣工验收基本条件中所缺内容。
【参考答案】
1．施工程序中的a是焊接质量检查；b是强度试验；C是严密性试验；d是黄色印有文字的聚乙烯警示带。
2．A公司将自己中标的工程按照提取管理费方式分包给B公司，此行为属于违法转包，工程中的关键工作必须由A单位亲自完成。B公司组建项目部后以A公司的名义组织施工，取代A公司进行施工管理，此行为属于以他人名义承揽工程。
3．槽底局部超挖或发生扰动时，超挖深度不超过150mm时，可用挖槽原土回填夯实，其压实度不应低于原地基土的密实度；槽底地基土壤含水量较大，不适于压实时，应采取换填等有效措施。
4．工程验收基本条件所缺内容如下：
(1)有工程使用的主要建筑材料、建筑构配件和设备的进场试验报告，以及工程质量检测和功能性试验资料；
(2)有完整的技术档案和施工过程管理资料；
(3)有勘察、设计、施工、监理等单位分别签署的质量合格文件；
(4)有施工单位签署的工程保修书；
(5)建设主管部门及工程质量监督机构责令整改的问题全部整改完毕；
(6)法律、法规规定的其他条件。
案例分析题三[2014年真题]
【背景资料】
某市新建生活垃圾填埋场。工程规模为日消纳量200t。向社会公开招标，采用资格后审并设最高限价，接受联合体投标。A公司缺少防渗系统施工业绩，为加大中标机会，与有业绩的B公司组成联合体投标；C公司和D公司组成联合体投标，同时C公司又单独参加该项目的投标；参加投标的还有E、F、G等其他公司，其中E公司投标报价高于限价，F公司报价最低。
A公司中标后准备单独与建设单位签订合同，并将防渗系统的施工分包给报价更优的C公司，被建设单位拒绝并要求A公司立即改正。
项目部进场后，确定了本工程的施工质量控制要求，重点加强施工过程质量控制，确保施工质量；项目部编制了渗沥液收集导排系统和防渗系统的专项施_丁方案，其中收集导排系统采用HDPE渗沥液收集花管，其连接工艺流程如图5-3所示。
【问题】
1．上述投标中无效投标有哪些?为什么?
2．A公司应如何改正才符合建设单位要求?
3．施工质量过程控制包含哪些内容?
4．指出工艺流程图中①、②、③的工序名称。
5．补充渗沥液收集导排系统的施工内容。
【参考答案】
1．上述投标中，C公司的投标文件无效；C公司和D公司组成的联合体投标文件无效；E公司的投标文件无效。
理由：C公司作为联合体协议的一方，不得再以自己名义单独投标；E公司投标报价高于限价，违背了招标文件的实质性内容。
2．A公司与B公司共同与建设单位签订合同。防渗系统的施工由8公司负责。
3．施工过程质量控制内容：
(1)分项工程(工序)控制。
(2)特殊过程控制。
(3)不合格产品控制。
4．工艺流程图中，①为管材准备就位；②为预热；③为加压对接。
5．渗沥液收集导排系统施工内容还应包括：导排层摊铺、收集渠码砌。
案例分析题四[2012年真题]
【背景资料】
A公司中标北方地区某郊野公园施工项目，内容包括绿化栽植、园林给水排水、夜景照明、土方工程、园路及广场铺装。合同期为4月1日至12月31日。
A公司项目部拟定施工顺序：土方工程→给水排水→园路、广场铺装→绿化栽植→夜间照明。因拆迁因素影响，给水排水和土方工程完成后，11月中旬才进入园路和铺装施工。
园林主干路施工中发生了如下情况：
(1)土质路基含水率较大，项目部在现场掺加石灰进行处理后碾压成型。
(2)为不干扰邻近疗养院，振动压路机作业时取消了振动压实。
(3)路基层为级配碎石层，现场检查发现集料最大粒径约为50mm，采取沥青乳液下封层养护3d后进入下一道工序施工。
(4)路面层施工时天气晴朗，日最高气温为+3℃，项目部在没有采取特殊措施的情况下，抢工摊铺。
绿化栽植进入冬期施工，项目部选择天气较好、气温较高时段组织了数十株雪松和银杏移栽，每株树木用3根直径50mm的竹竿固定支撑。在此期间，还进行了铺砌草块施工。
翌年4月，路面出现了局部沉陷、裂缝等病害。
【问题】
1．指出园路施工存在哪些不妥之处?给出正确做法。
2．分析并指出园路出现病害的主要成因。
3．指出冬期绿化移植有哪些不妥之处?给出正确做法。
4．补充项目部应采用的园路的冬期施工措施。
【参考答案】
1．园路施工存在的不妥之处及正确做法。
(1)不妥之处：现场掺加石灰进行处理后碾压成型。
正确做法：对土质路基含水率高可采用翻挖、晾晒使水分挥发，接近最佳含水率。应加二灰稳定土。
(2)不妥之处：振动压路机作业时取消了振动压实。
正确做法：不能关闭振动装置，可采取其他降低噪声的措施：避免夜间施工，或采取有效的隔声、消声、吸声措施等。
(3)不妥之处：集料最大粒径约为50mm。
正确做法：集料最大粒径为37．5mm，并形成连续级配。
(4)不妥之处：沥青乳液下封层养护3d后进入下一道工序施工。
正确做法：养护期应为7～28d。
(5)不妥之处：日最高气温为+3℃，项目部在没有采取特殊措施的情况下，抢工摊铺。
正确做法：必须采取冬期施工措施，否则应停止施工。
2．园路出现病害的主要成因：压实度不够；下封层养护时间太短；级配粒径过大；未采取冬期施工措施；掺加石灰。
3．冬季绿化移植的不妥之处及正确做法。
(1)不要之处：在冬季移植雪松和银杏，只考虑支护措施不妥。
正确做法：①非适宜季节移植时应按树种采取不同措施。雪松为常绿树种，应带土球移植。②银杏为落叶乔木，有条件时应提前疏枝断根、假植候种。③冬季均应防风防寒。
(2)不妥之处：用50mm竹竿固定支撑。
正确做法：选用硬质的材料，如木杆，采用三柱支撑法进行固定。
(3)不妥之处：冬季铺砌草块。
正确做法：北方地区铺砌草块不宜在冬季进行。
4．补充项目部应采用的园路的冬期施工措施：
(1)应尽量将土方、土基施工项目安排在上冻前完成。
(2)昼夜平均气温连续10d以上低于3℃时即为冬期，日平均气温连续5d低于5℃时，混凝土施工应按冬期规定进行。
(3)在冬期施工中，既要防冻又要快速，以保证质量。
(4)准备好防冻覆盖和挡风、加热、保温等物资。
案例分析题五[2011年真题]
【背景资料】
某燃气管道工程管沟敷设施工，管线全长3．5km，钢管公称直径400mm，管壁厚8mm，管道支架立柱为槽钢焊接，槽钢厚8mm，角板厚10mm。设计要求焊缝厚度不得小于管道及连接件的最小值。总承包单位负责管道结构、固定支架及导向支架立柱的施工，热机安装分包给专业公司。
总承包单位在固定支架施工时，对妨碍其施工的顶、底板的钢筋截断后浇筑混凝土。
热机安装单位的6名焊工同时进行焊接作业，其中焊工甲和焊工乙一个组，二人均具有省质量技术监督局颁发的特种作业设备人员证，并进行了焊前培训和安全技术交底。焊工甲负责管道的点固焊、打底焊及固定支架的焊接，焊工乙负责管道的填充焊及盖面焊。
热机安装单位质检人员根据焊工水平和焊接部位按比例要求选取焊口，进行射线探伤抽检，检查发现焊工甲和焊工乙合作焊接的焊缝有两处不合格。经一次返修后复检合格。对焊工甲负责施焊的固定支架角板连接焊缝厚度进行检查时，发现固定支架角板与挡板焊接处焊缝厚度最大为6mm，角板与管道焊接处焊缝厚度最大为7mm。
【问题】
1．总承包单位对顶、底板钢筋截断处理不妥，请给出正确做法。
2．进入现场施焊的焊工甲、乙应具备哪些条件?
3．质检人员选取抽检焊口有何不妥?请指出正确做法。
4．根据背景资料，焊缝返修合格后，对焊工甲和焊工乙合作焊接的其余焊缝应该如何处理?请说明。
5．指出背景资料中角板安装焊缝不符合要求之处，并说明理由。
【参考答案】
1．正确做法：设计有要求的按照设计要求处理。设计没有要求的，支架立柱尺寸小于30cm的，周围钢筋应该绕过立柱，不得截断；支架立柱尺寸大于30cm的，截断钢筋并在立柱四周，满足锚固长度，附加4根同型号钢筋。如切断钢筋确有必要，也应汇报监理或建设单位，办理设计变更程序，施工单位按照变更施工。
2．进入现场施焊的焊工甲、乙应具备的条件：必须具有锅炉压力容器压力管道特种设备操作人员资格证、焊工合格证书，且在证书的有效期及合格范围内从事焊接工作。间断焊接时间超过6个月，再次上岗前应重新考试；承担其他材质燃气管道安装的人员，必须经过培训，并经考试合格，间断安装时间超过6个月，再次上岗前应重新考试和技术评定。当使用的安装设备发生变化时，应针对该设备操作要求进行专门培训。
3．质检人员选取抽检焊口的不妥之处及正确做法。
(1)不妥之处：热机安装单位质检人员进行射线探伤抽检。
正确做法：应由总承包单位质检人员进行射线探伤检验。
(2)不要之处：质检人员根据焊工水平和焊接部位按比例要求选取焊口。
正确做法：质检人员应根据设计文件规定进行抽查，无规定时按相关标准、规范要求进行抽查。
(3)不妥之处：检查的顺序。
正确做法：对于焊缝的检查应该严格按照外观检验、焊缝内部探伤检验、强度检验、严密性检验和通球扫线检验顺序进行，不能只进行射线探伤检验。
4．焊缝返修合格后，对焊工甲和焊工乙合作焊接的其他同批焊缝按规定的检验比例、检验方法和检验标准加倍抽检；对于不合格焊缝应该返修，但返修次数不得超过2次；如再有不合格时，对焊工甲和焊工乙合作焊接的全部同批焊缝进行无损探伤检验。
5．角板安装焊缝不符合要求之处及理由。
(1)不符合要求之处：角板与管道焊接处焊缝厚度最大为7mm。
理由：设计要求最小焊缝厚度为8mm。
(2)不符合要求之处：固定支架角板与挡板焊接。
理由：固定支架处的固定角板，只允许与管道焊接，切忌与固定支架结构焊接。
案例分析题六[2011年真题]
【背景资料】
A公司某项目部承建一供水扩建工程，主要内容为新建一座钢筋混凝土水池，长32m，宽40m，池体深6．5m，基坑与邻近建筑物距离2．6m，设计要求基坑用灌注桩作为围护结构，搅拌桩作止水帷幕。项目部编制了详细的施工组织设计，其中水池浇筑方案包含控制混凝土入模温度，控制配合比和坍落度，内外温差控制在25℃内。地层土为黏土，地下水位于地表水以下0．5m。
项目部编制的施工组织设计按程序报批，A公司主管部门审批时提出了以下意见：
(1)因施工结构位于供水厂内，不属于社会环境，施工不需要搭设围挡，存在事故隐患。
(2)水池施工采用桩体作为外模板，没有考虑内外模板之间杂物的清理措施。
(3)施工组织设计中考虑了围护桩变形，但监测项目偏少。
(4)为控制结构裂缝，混凝土浇筑时控制内外温差不大于25℃。
在基坑开挖到放坡时，由于止水帷幕缺陷，西北角渗漏严重，采用双快水泥法进行封堵，由于水量较大，没有效果。
【问题】
1．供水厂厂内施工是否需要搭设围挡?说明理由。
2．水池模板之间的杂物清扫应采取哪些措施?
3．基坑监测的主要对象除围护桩变形外，还应有哪些监测项目?
4．补充混凝土浇筑与振捣措施。
5．针对背景资料中的渗漏情况，应采取什么措施封堵?
【参考答案】
1．供水厂厂内施工需要搭设围挡。
理由：厂区内从业人员较多，不安全因素也较多，因此施工现场必须设置围挡。
2．在安装水池池壁的最下一层模板时，应在适当位置预留清扫杂物用的窗口。用空压机风吹的方式或用高压水冲的方式进行清理，清理后浇筑面湿润，但不得有积水。在浇筑混凝土前，应将模板内部清扫干净，经检验合格后再将窗口封闭。
3．基坑监测的主要对象除围护桩变形外，还应有地表沉降，围护结构水平位移，管线沉降，地面建筑物沉降、倾斜及裂缝，围护结构内力，支撑内力，地下水位，地中土体垂直位移，地中土体水平位移等项目。
4．混凝土浇筑与振捣的措施还应包括：
(1)避免混凝土结构内外温差过大，应分层浇筑。
(2)振捣及时，均匀，既不漏振，也不过振。重点部位二次震动。
(3)合理设置后浇带，遵循“数量适当，位置合理”的原则。
5．针对背景资料中的渗漏情况，应采取的封堵措施：在缺陷处插入引流管引流，然后采用双快水泥封堵缺陷处，等封堵水泥形成一定强度后再关闭导流管。如果渗漏较为严重时直接封堵困难时，应首先在坑内回填土封堵水流，然后在坑外打孔灌注聚氨酯或双液浆等封堵措施，封堵后再继续向下开挖基坑。
案例分析题七[2010年真题]
【背景资料】
某城镇雨水管道工程为混凝土平口管，采用抹带结构，总长900m，埋深6m，场地无需降水施工。
项目部依据合同工期和场地条件，将工程划分为A、B、C三段施工，每段长300m，每段工期为30d，总工期为90d。
项目部编制的施工组织设计对原材料、沟槽开挖、管道基础浇筑制定了质量控制保证措施。其中，对沟槽开挖、平基与管座混凝土浇筑质量控制保证措施做了如下规定：
措施1：沟槽开挖时，挖掘机司机测量员测放的槽底高程和宽度成槽，经人工找平压实后进行下道工序施工。
措施2：平基与管座分层浇筑，混凝土强度须满足设计要求；下料高度大于2m时，采用串筒或溜槽输送混凝土。
项目部还编制了材料进场计划，并严格执行进场检验制度。由于水泥用量小，按计划用量在开工前一次进场入库，并做了见证取样试验。混凝土管按开槽进度及时进场。
由于C段在第90天才完成拆迁任务，使工期推迟30d。浇筑C段的平基混凝土时，监理工程师要求提供所用水泥的检测资料后再继续施工。
【问题】
1．项目部制定的质量控制保证措施中还缺少哪些项目?
2．指出质量保证措施1和措施2存在的错误或不足之处，并改正或补充完善。
3．为什么必须提供所用水泥检测资料后方可继续施工?
【参考答案】
1．项目部制定的质量保证措施中还缺少管道安装、检查井砌筑、管道回填的控制措施。
2．质量保证措施1存在的错误：机械挖到沟底标高。
正确的做法：机械开挖时，槽底应预留200～300mm土层，由人工开挖至设计高程、整平。质量保证措施2要完善的内容：平基、管座分层浇筑时，应先将平基凿毛冲洗干净，并将平基与管体相接触的腋角部位用同强度等级的水泥砂浆填满捣实后，再浇筑混凝土。
3．监理要求提供水泥检测资料后再施工的理由：水泥出厂超过3个月，应重新取样试验，由试验单位出具水泥试验(合格)报告。
