三、案例分析题
案例一
背景资料：
某平原区枢纽工程由泵站、节制闸等组成，采用闸、站结合布置方式，泵站与节制闸并排布置于调水河道，中间设分流岛，如图1所示。泵站共安装4台立式轴流泵，装机流量100m3/s，配套电机功率4×1600KW；节制闸最大过闸流量960m3/s。建筑物地基底层结构从上至下一次为淤泥质黏土、中粉质壤土、重粉质壤土、粉细砂、中粗砂等，其中粉细砂和中粗砂层为承压含水层，承压水位高于节制闸底板高程。节制闸基础采用换填水泥土处理。泵站基坑最大开挖深度为10.5m，节制闸基坑最大开挖深度为6.0m（包括换土层厚度）。

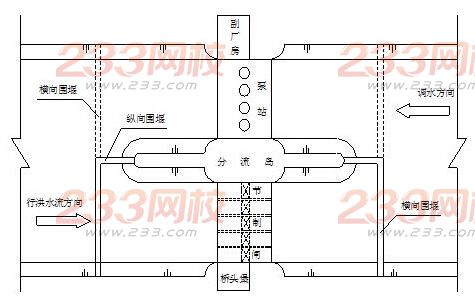

图1 枢纽工程布置示意图
该枢纽工程在施工期间发生如下事件：
事件一：为方便施工导流和安全度汛，施工单位计划将泵站与节制闸分两期实施，在分流岛部位设纵向围堰，上、下游分期设横向围堰，如图1所示。纵、横向围堰均采用土石结构。在基坑四周布置单排真空井点进行基坑降水。
事件二：泵站厂房施工操作平台最大离地高度38.0m，节制闸启闭机房和桥头堡施工操作平台最大高度35.0m。施工单位采用满堂脚手架进行混凝土施工，利用塔吊进行混凝土垂直运输，其中厂房外部走廊采用外悬挑脚手架施工。厂房内桥式起重机安装及室内装饰工程采用移动式操作平台施工，泵站机组利用桥式起重机金进行安装；节制闸启闭机房施工时进行闸门安装（交叉作业），闸门在铺盖上进行拼装。
事件三：施工单位为加强施工安全生产管理，在施工区入口外悬挂“五牌一图”，对施工现场的三宝、四口、五临边作出明确规定和具体要求。
问题：
1、指出本枢纽工程等别、主要建筑物级别以及施工围堰的洪水标准范围。
2、根据事件一、本枢纽工程是先施工泵站还是先施工节制闸？为什么？
3、事件一中基坑降水方案是否可行，为什么？你认为合适的降水方案是什么？
答案：
1、枢纽工程等别为Ⅱ等，主要建筑物级别为2级，施工围堰洪水标准范围为10-20年一遇。
2、先施工节制闸。根据事件一分期实施方案和工程总体布置，本工程分两期实施主要是方便施工导流，先施工节制闸，利用原有河道导流（泵站无法进行施工导流）；在泵站施工时可利用节制闸导流。
3、不可行。因为粉细砂和中粗砂层透系数较大，地基承压含水层水头较高（承压水位高于节制闸底板高程），因此不宜采用单排真空井点降水，宜采用管井降水方案。
