一级建造师建筑工程讲师考点:结构构造要求

来源:233网校 2017-10-25 08:40:00
导读:主要介绍一级建造师建筑工程:结构构造要求相关考点知识,学员可以根据下面思维导图以及老师的视频课件进行学习!

三、钢结构构件的受力特点及连接类型

用作钢结构的材料必须具有较高的强度、塑性韧性好,适用于冷加工和热加工,还必须具有很好的可焊性。

2.钢结构的受力特点

(1)受弯构件

①抗弯强度计算:对需要计算疲劳的梁,不考虑梁塑性发展。

②抗剪强度计算:梁的抗剪强度按弹性设计。

③刚度计算:梁必须具有一定的刚度才能有效地工作。梁的挠度计算时采用荷载标准值,可不考虑螺栓孔引起的截面削弱。

④下列情况不必计算梁的整体稳定:

当有铺板(各种钢筋混凝土板或钢板)密铺在梁的受压翼缘上与其牢固相连,能阻止梁受压翼缘的侧向位移时;

工字形截面简支梁受压翼缘的自由长度与其宽度之比满足相应要求时。

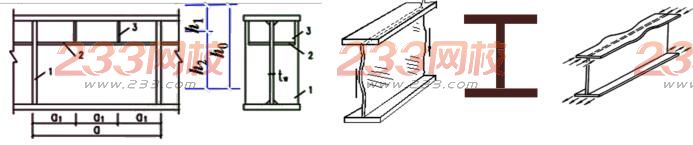

梁的整体稳定

⑤钢梁的局部稳定计算:

梁腹板通常采用加劲肋来加强腹板的局部稳定性,梁翼缘的局部稳定一般是通过限制板件的宽厚比来保证的。


(2)受拉构件

轴心受拉构件须按净截面面积进行强度计算。

构件的刚度是通过限制长细比来保证的。

(3)受压构件

钢梁的局部稳定计算

梁腹板通常采用加劲肋来加强腹板的局部稳定性,梁翼缘的局部稳定一般是通过限制板件的宽厚比来保证的。

整体稳定和局部稳定计算:通过考虑整体稳定系数进行轴心受压构件的整体稳定计算,通过限制板件的宽厚比来保证局部稳定。

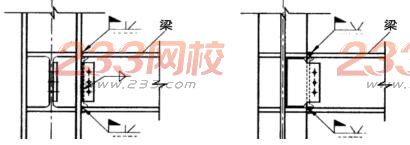

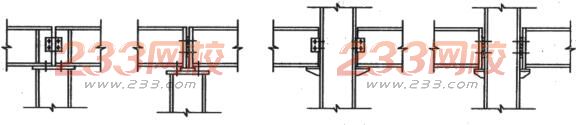

(4)梁柱节点

铰接


刚接

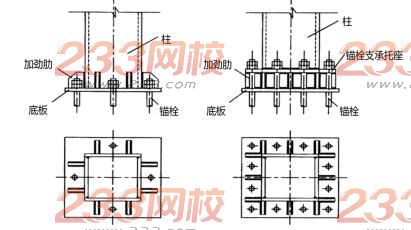

(5)柱脚节点

铰接柱脚,常用于轴心受压柱,锚栓只起固定位置和安装的作用,可按构造设置。为接近铰接的假设,锚栓应尽量布置在底板中央部位。

刚接柱脚,一般用于偏心受压柱,锚栓须按计算确定。


3.钢结构构件制作、运输、安装、防火与防锈

(1)制作:

高强度螺栓处理后的摩擦面,抗滑移系数应符合设计要求。

制作质量检验合格后进行除锈和涂装。一般安装焊缝处留出30~50mm暂不涂装。

(2)焊接

焊接材料与母材应匹配,全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷检验,超声波探伤不能对缺陷作出判断时,采用射线探伤。
