施工测量的内容和方法
考点一、 施工测量
【考核年份：2005、2007、2009、2011、2014、2018选择，2012、2016案例】
一、施工测量的内容和方法
1、施工测量的基本工作
大中型的施工项目，应先建立①场区控制网，再分别建立②建筑物施工控制网，以建筑物平面控制网的控制点为基础，测设③建筑物的主轴线，再进行建筑部的④细部放样。（大中项目：建大网→布小网→测主线→放细部）
2、施工测量的方法

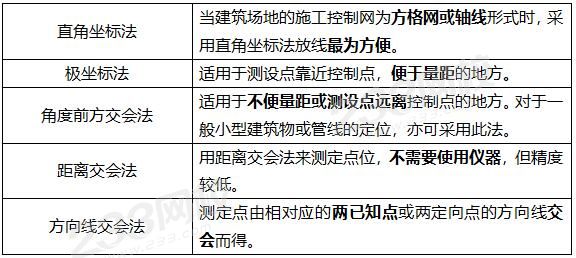

（1）建筑物细部点平面位置的测设
（2）建筑物细部点高程位置的测设
（图片来源于233网校郭炜老师精讲课程）

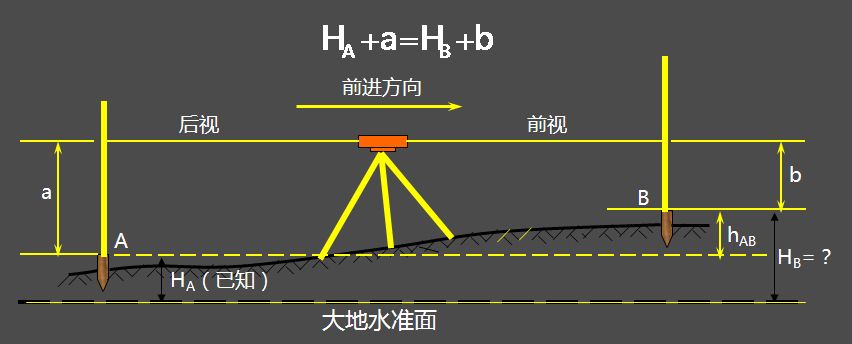

地面上点的高程测设
由HA+a=HB+b ，得知 B点高程为：HB=HA+a-b
a为后视读数，即已知高程点A所立标杆的读数。
b为前视读数，即未知高程点B所立标杆的读数。
3、建筑施工期间的变形测量
（1）基坑变形观测分为基坑支护结构变形观测和基坑回弹观测。监测点布置要求有：基坑围护墙或基坑边坡顶部变形观测点沿基坑周边布置，周边中部、阳角处、受力变形较大处设点；观测点间距不应大于20m，且每侧边不宜少于3个；水平和垂直观测点宜共用同一点。
（2）基坑回弹观测不应少于3次。第一次应在基坑开挖之前，第二次应在基坑挖好之后，第三次应在浇筑基础混凝土之前。
（3）民用建筑基础及上部结构沉降观测点布设位置有：
1）建筑的四角、核心筒四角、大转角处及沿外墙每10- 20m处或每隔2-3根柱基上；
2）高低层建筑、新旧建筑和纵横墙等交接处的两侧；
3）对于宽度大于或等于15m的建筑，应在承重内隔墙中部设内墙点，并在室内地面中心及四周设地面点；
4）框架结构及钢结构建筑的每个和部分柱基上或沿纵横轴线上；
5）筏形基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置；
6）超高层建筑和大型网架结构的每个大型结构柱监测点不宜少于2个，且对称布置。
（4）当建筑变形观测过程中发生下列情况之一时，必须立即实施安全预案，同时应提高观测频率或增加观测内容：
1）变形量或变形速率出现异常变化；
2）变形量或变形速率达到或超出预警值；
3）周边或开挖面出现塌陷、滑坡情况；
4）建筑本身、周边建筑及地表出现异常；
5）由于地震、暴雨、冻融等自然灾害引起的其他异常变形情况。
考点二、常用工程测量仪器的性能与应用
【考核年份：2005、2004、2013、2019，选择为主】
水准仪 | ①测量两点间的高差；②由控制点的已知高程来推算测点的高程；③测量两点间的大致水平距离。 |
经纬仪 | ①测量两个方向之间的水平夹角；②测量竖直角；③测量两点间的水平距离和高差。 |
全站仪 | 几乎是在同一瞬间内得到平距、高差、点的坐标和高程。 |
练习题
1、【2005年考题】A点高程为36.05m，现取A点为后视点，B点为前视点，水准测量，前视点读数为1.12m，后视点读数为1.22m，则B点的高程为（ ）m。
A．35.15
B．35.95
C．36.15
D．36.95
2、【2014年考题】对施工控制网为方格网形式的建筑场地，是方便的平面点位放线测量方法是（ ）。
A．直角坐标法
B．极坐标法
C．角度前方交会法
D．距离交会法
3、【2009年考题】某高程测量，已知A点高程为HA，欲测得B点高程HB，安置水准仪于A、B之间，后视读数为a，前视读数为b，则B点高程HB为（ ）。
A．HB=HA-a-b
B．HB=HA+a+b
C．HB=HA+a-b
D．HB=HA-a+b
4、【2018年考题】民用建筑上部结构沉降观测点宜布置在（ ）。
A．建筑四角
B．核心筒四角
C．大转角处
D．基础梁上
E．高低层交接处
1）建筑的四角、核心筒四角、大转角处及沿外墙每10- 20m处或每隔2-3根柱基上；
2）高低层建筑、新旧建筑和纵横墙等交接处的两侧；
3）对于宽度大于或等于15m的建筑，应在承重内隔墙中部设内墙点，并在室内地面中心及四周设地面点；
4）框架结构及钢结构建筑的每个和部分柱基上或沿纵横轴线上；
5）筏形基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置；
6）超高层建筑和大型网架结构的每个大型结构柱监测点不宜少于2个，且对称布置。
5、【2013年考题】不能测量水平距离仪器是（ ）。
A．水准仪
B．经纬仪
C．全站仪
D．垂准仪
“施工测量”这一节内容在一建考试的选择题和案例题中都有涉及，主要还是以选择为主。细枝末节的知识点较多，以理解为主，建议考生要仔细听完精讲班的课程，在理解的基础上再去记忆，才能事半功倍。
