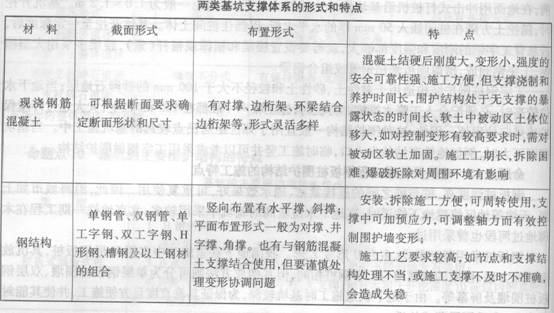

命题点17支撑体系布置设计要求
(1)能够因地制宜合理选择支撑材料和支撑体系布置形式,使其技术经济综合指标得以优化。
(2)支撑体系受力明确,充分协调发挥各杆件的力学性能,安全可靠,经济合理,能够在稳定性和控制变形方面满足对周围环境保护的设计标准要求。
(3)支撑体系布置能在安全可靠的前提下,最大限度地方便士方开挖和主体结构的快速施工要求。
命题点18基坑变形现象
1.围护墙体水平变形
当基坑开挖较浅,还未设支撑时,不论对刚性墙体(如水泥土搅拌桩墙、旋喷桩墙等)还是柔性墙体(如钢板桩、地下连续墙等),均表现为墙顶位移最大,向基坑方向水平位移,呈三角形分布。随着基坑开挖深度的增加,刚性墙体继续表现为向基坑内的三角形水平位移或平行刚体位移,而一般柔性墙如果设支撑,则表现为墙顶位移不变或逐渐向基坑外移动,墙体腹部向基坑内凸出。
2.围护墙体竖向变位
在实际工程中,墙体竖向变位量测往往被忽视,事实上由于基坑开挖土体自重应力的释放,致使墙体产生竖向变位:上移或沉降。墙体的竖向变位给基坑的稳定、地表沉降以及墙体自身的稳定性均带来极大的危害。特别是对于饱和的极为软弱的地层中的基坑工程,当围护墙底下因清孔不净有沉碴时,围护墙在开挖中会下沉,地面也随之下沉;另外,当围护结构下方有顶管和盾构穿越时,也会引起围护结构突然沉降。
3.基坑底部的隆起
随着基坑的开挖卸载,基坑底出现隆起是必然的,但过大的坑底隆起往往是基坑险情的征兆。过大的坑底隆起可能是两种原因造成的:①基坑底不透水土层由于其自重不能够承受不透水土层下承压水水头压力而产生突然性的隆起;②基坑由于围护结构插入坑底土层深度不足而产生坑内土体隆起破坏。基坑底土体的过大隆起可能会造成基坑围护结构失稳。另外,由于坑底隆起会造成立柱隆起,进一步造成支撑向上弯曲,可能引起支撑体系失稳。因此,基坑底土体的过大隆起是施工时应该尽量避免的。但由于基坑一直处于开挖过程,直接监测坑底土体隆起较为困难,一般通过监测立柱变形来反映基坑底土体隆起情况。
4.地表沉降
围护结构的水平变形及坑底土体隆起会造成地表沉降,引起基坑周边建(构)筑物变形。
根据工程实践经验,基坑围护呈悬臂状态时,较大的地表沉降出现在墙体旁;施加支撑后,地表沉降的最大值会渐渐远离围护结构,位于距离围护墙一定距离的位置上。
命题点19基(槽)坑土方开挖
1.基本规定
(1)基坑周围地面应设排水沟,且应避免雨水、渗水等流人坑内;同时,基坑也应设置必要的排水设施,保证开挖时通过及时排出雨水;放坡开挖时,应对坡顶、坡面、坡脚采取降排水措施。
(2)软土基坑必须分层、分块、均衡地开挖,分块开挖后必须及时施工支撑。
(3)基坑开挖过程中,必须采取措施防止开挖机械等碰撞支护结构、格构柱、降水井点或扰动基底原状土。
2.发生下列异常情况时,应立即停止挖土,并应立即查清原因和及时采取措施后,方能继续挖土:
(I)围护结构变形明显加剧。
(2)支撑轴力:突然增大。
(3)围护结构或止水帷幕出现渗漏。
(4)开挖暴露出的基底出现明显异常。
(5)围护结构发生异常声响。
(6)边坡出现失稳征兆时。
