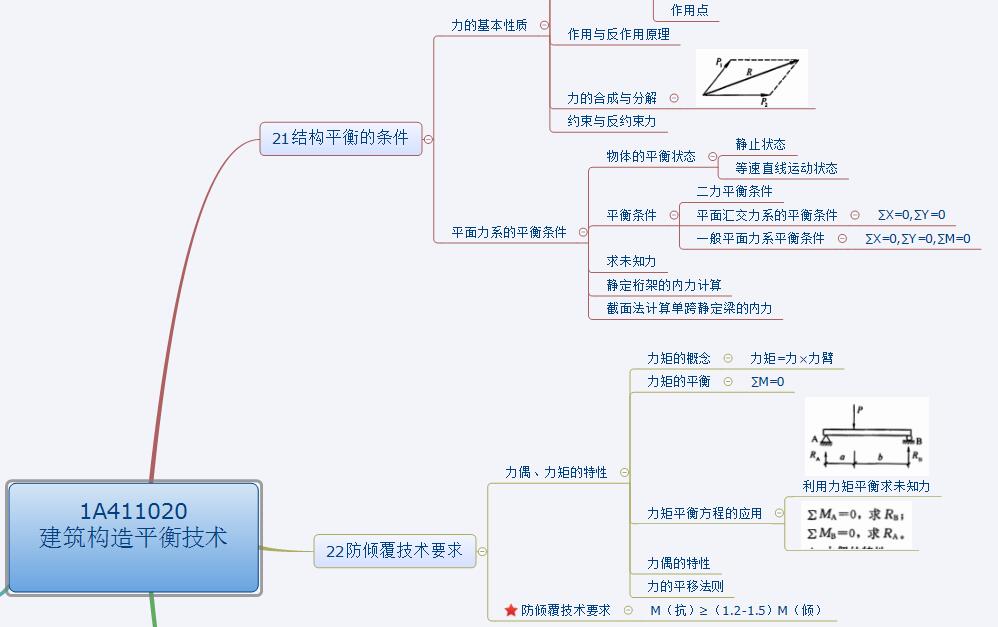

由于知识点思维导图过大，以下只截取部分，完整图片请点击此处文字或下面图片下载！【下载完整图片】
1A411020 建筑结构平衡的技术
1A411021 结构平衡的条件
二、平面力系的平衡条件及其应用
1.平面汇交力系的平衡条件：平衡条件是，∑X=0和∑Y=0。
2.一般平面力系的平衡条件还要加上力矩的平行，所以平面力系的平衡条件是∑X=0，∑Y=0和∑M=0。

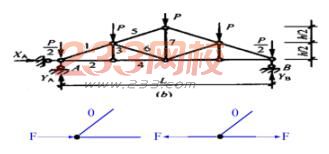

3.桁架内力计算，注意“零杆”的判断
只有轴力的杆称为二力杆。
判断方法：

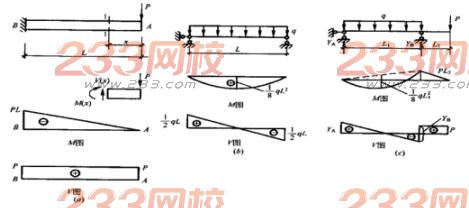

弯矩图：
1.画在受拉侧
2.均布荷载作用，抛物线；集中荷载作用，线性变化。
剪力图：
1.均布荷载作用，三角形变化；集中荷载作用，矩形图。
2.图形单位是：KN
三、结构倾覆的技术要求

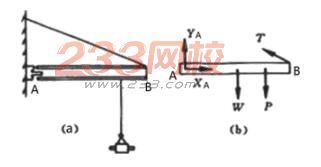

防止构件（或机械）倾覆的技术要求：
对于悬挑构件（如阳台、雨篷、探头板等）、挡土墙、起重机械防止倾覆的基本要求是，引起倾覆的力矩应小于抵抗倾覆的力矩，M抗≥（1.2-1.5）M倾
……
