有关进度的案例,考查的点主要集中在流水施工的方法(横道图)和网络计划图(双代号网络图、双代号时标网络图)的应用上。这部分知识点分值高,难度较大,考生们应着重复习,并加强练习。
流水施工
流水施工方法的应用及计算一般都为常规考题,难度不算大,理解到位,基本不会失分。
一、什么是流水施工?
流水施工是指很多的施工过程以预定的时间间隔依次投入各施工段,陆续开工,陆续竣工,使各施工班组能连续均衡地施工,不同施工过程尽可能组织平行搭接施工的组织方式。

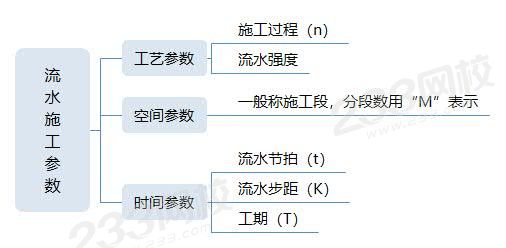

二、流水施工参数
流水节拍(t):每一个施工过程在每一个施工段上的作业时间。
流水步距(K):两个相邻的专业队进入流水作业的时间间隔。

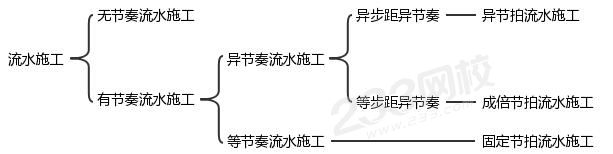

三、流水施工的组织形式
三、流水施工方法的计算
1、无节奏流水施工【2011年二建考核,2016年一建考核】
是指在组织流水施工时,全部或部分施工过程在各个施工段上流水节拍不相等的流水施工。这种施工是流水施工中最常见的一种。无节奏流水施工特点有:
(1)各施工过程在各施工段的流水节拍不全相等;
(2)相邻施工过程的流水步距不尽相等;
(3)专业工作队数等于施工过程数;
(4)各专业工作队能够在施工段上连续作业,但有的施工过程间可能有间隔时间。
【解题方法】
流水步距:采用“节拍累加、错位相减、取大差法”计算流水步距。
【解题步骤】
(1)将每一个施工过程在各施工段上的流水节拍依次累加,求得各施工过程流水节拍的累加数列;
(2)将相邻两个施工过程流水节拍累加数列错位相减,求得一个差数列;
(3)在差数列中取最大值,即为这两个相邻施工过程的流水步距。
【计算公式】
T=∑K十∑tn -∑C+∑G
∑K——各施工过程之间流水步距之和;
∑tn——最后一个施工过程在各施工段流水节拍之和;
∑C——提前插入时间之和。(有些题没有则为0)
∑G——工艺间歇时间之和。(有些题没有则为0)

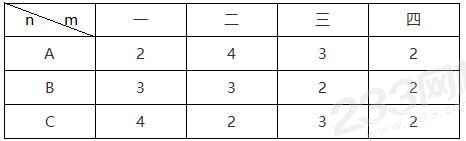

【典型例题】某工程有A、B、C三个施工过程,划分为四个施工段:一、二、三、四。各施工过程的流水节拍如图所示,试计算总工期(天)。
【解题】
答:首先求得流水步距如下:
KA,B 2, 6 , 9 , 11
— 3 , 6 , 8 , 10
———————————————
2, 3, 3, 3, —10
因此,KA,B =3天
KB,C 3, 6, 8, 10
— 4, 6, 9, 11
——————————————
3, 2, 2, 1, —11
因此,KB,C =3天
代入公式,求得工期 T=∑K十∑tn =(3+3)+(4+2+3+2)=17(天)
历年如何考核?
PS:2011年二建考题只需求出流水步距及工期,没有绘制横道图的要求

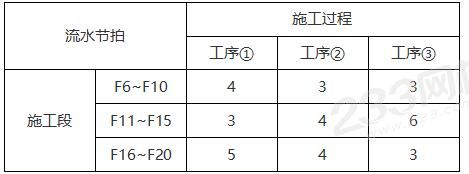

【2016年一建案例节选】装修施工单位将地上标准层(F6~F20)划分为三个施工段组织流水施工,各施工段上均包含三个施工工序,其流水节拍如下表所示:
【问题】参照下图图示,绘制标准层装修的流水施工横道图。
【解题思路】
1. 要绘画流水施工横道图,首先需要求出流水步距。
2. 根据背景资料中的流水节拍表格,可以看出该施工过程属于无节奏流水施工(同一施工阶段流水节拍不尽相等)。在无节奏流水施工中,可采用“节拍累加、错位相减、取大差法”计算流水步距。
【解题】答:根据流水节拍表格,计算可得各施工过程的累加数列分别为:
工序①:4、7、12
工序②:3、7、11
工序③:3、9、12
则工序①、工序②的流水步距K①②为:
K①② 4 , 7 , 12
— 3 , 7 , 11
————————————————
4, 4, 5, —11
因此,K①②=5周。
工序②、工序③的流水步距K②③为:
K②③ 3, 7, 11
— 3, 9, 12
————————————————
3, 4, 2, —12
因此,K②③=4周。

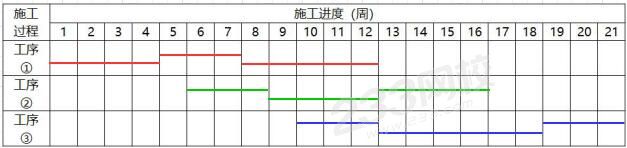

由“K①②=5周,K②③=4周”,可画出横道图如下:
2、等节奏流水施工【2012年二建考核,2012年一建考核】
指在有节奏流水施工中,各施工过程的流水节拍都相等的流水施工,也称为固定节拍流水施工或全等节拍流水施工。
(1)所有施工过程在各个施工段上的流水节拍均相等;
(2)相邻施工过程的流水步距相等,且等于流水节拍;
(3)专业工作队数等于施工过程数,即每一个施工过程成立一个专业工作队,由该队完成相应施工过程中所有施工任务;
(4)各个专业工作队在各施工段上能够连续作业,各施工过程之间没有空闲时间。
【计算公式】
工期 T=(M+n-1)K+∑G-∑C
M——施工段
n——施工过程
∑C——提前插入时间之和。(没有则为0)
∑G——工艺间歇时间之和。(没有则为0)
【例题】某工程有A、B、C、D四个施工过程,划分为四个施工段:一、二、三、四。各施工过程的流水节拍如图所示,C、D 施工过程之间有 2天 的技术间歇时间。计算总工期。
【解题】从表中可以看出,该工程为等节奏流水施工(固定节拍流水施工),所以:
流水步距 K =流水节拍 t =3天
代入公式计算可得:
总工期 T=(M+n-1)K+∑G-∑C=(4+4-1)x3+2=23(天)
3、等步距异节奏【2019年一建考核】
PS:2019年一建考题很简单,只需求出流水步距及专业队总数。
异节奏流水施工是指在有节奏流水施工中,各施工过程的流水节拍各自相等,而不同施工过程之间的流水节拍不尽相等的流水施工。在组织异节奏流水施工时,又可以采用等步距和异步距两种方式。等步距异节奏流水施工特点有:
(1)同一施工过程在其各个施工段上的流水节拍均相等,不同施工过程的流水节拍不等,其值为倍数关系;
(2)相邻施工过程的流水步距相等,且等于流水节拍的最大公约数;
(3)专业工作队数大于施工过程数,部分或全部施工过程按倍数增加相应专业工作队;
(4)各个专业工作队在各施工段上能够连续作业,各施工过程间没有间隔时间。
【计算公式】
1. 流水步距:
Ki,i+1=Kb (Kb为最大公约数)
2. 每个施工过程的施工队组数:
bj=ti / Kb = 流水节拍 / 流水步距
专业队总数:
3. 工期
【典型例题】—此例题来源于233网校郭炜老师精讲课程
某住宅小区共有6幢同类型的住宅楼基础工程施工,其基础施工划分为挖基槽、做垫层、砌筑砖基础、回填土等四个施工过程,它们的作业时间分别为:t1=4天,t2=2天,t3=4天,t4=2天。计算该流水施工的工期。
【解题步骤】(6幢,则施工段M=6)
(1)计算流水步距:因4个施工过程流水节拍分别为4, 2,4,2,存在最大公约数,为2。则流水步距K=最大公约数=2天
(2)计算工作队数:
b1= t1/K= 4/2=2个
b2= t2/K= 2/2=1个
b3= t3/K= 4/2=2个
b4= t4/K= 2/2=1个
故专业队总数:
(3)计算工期:T=(M+N-1)K=(6+6-1)x2=22(天)
4、异步距异节奏流水施工特点:【考案例可能性小,想了解的可以听听郭炜老师精讲课程解】
(1)同一施工过程在各个施工段上流水节拍均相等,不同施工过程之间的流水节拍不尽相等;
(2)相邻施工过程之间的流水步距不尽相等;(用大差法计算)
(3)专业工作队数等于施工过程数;
(4)各个专业工作队在各施工段上能够连续作业,各施工过程间没有间隔时间。
流水施工方法的应用与计算,内容比较绕,但是考题都不难,只要理解了概念,并记住计算公式,对付考试就不是问题了。如果看完此篇文章,还不能很好地理解这部分的知识点,建议可以听听郭炜老师的精讲课程,里面对这部分知识点有很详细的归纳及讲解,可以帮助大家快速理解并掌握。
