二级建造师市政工程考点:城市桥梁结构组成与类型。
一、桥梁基本组成与常用术语
(一)桥梁的定义
(二)桥梁的基本组成
桥梁一般由五大部件和五小部件组成,五大部分包括:桥跨结构(上部结构)、支座系统、桥墩、桥台、墩台基础;五小部件是指直接与桥梁服务功能有关的部件(桥面构造),包括桥面铺装、防排水系统、栏杆、伸缩缝、灯光照明。
桥跨结构:也叫上部结构;
桥墩和桥台(通称墩台):也叫下部结构。设置在桥两端的称为桥台;
支座:在桥跨结构与桥墩或桥台的支承处所设置的传力装置。

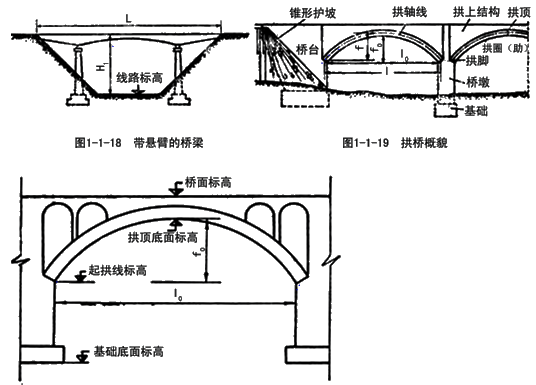

(三)相关常用术语
1.净跨径:梁式桥是设计洪水位上相邻两个桥墩(或桥台)之间的净距,用l0表示。对于拱式桥,净跨径是每孔拱跨两个拱脚截面最低点之间的水平距离。
2.总跨径:是多孔桥梁中各孔净跨径的总和,也称桥梁孔径。它反映了桥下宣泻洪水的能力。
3.计算跨径:对于具有支座的桥梁,是指桥跨结构相邻两个支座中心之间的距离,用L表示。计算跨径为拱轴线两端点之间的水平距离。
4.拱轴线:拱圈各截面形心点的连线。
5.桥梁全长:是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离,用L表示,简称桥长。
6.桥梁高度:是指桥面与低水位之间的高差,或为桥面与桥下线路路面之间的距离,简称桥高。
7.桥下净空高度:是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离,以H表示。它应保证能安全排洪,并不得小于对该河流通航所规定的净空高度。
8.矢跨比:是拱桥中拱圈(或拱肋)的计算矢高f与计算跨径l之比(f/l),也称拱矢度,它是反映拱桥受力特性的一个重要指标。
9.涵洞:凡是多孔跨径的全长不到8m和单孔跨径不到5m的泄水结构物,均称为涵洞。
二、桥梁主要类型
(一)按受力特点分
按结构体系划分,有梁式、拱式、悬吊式、刚架4种基本体系(教材错误)以及它们之间的各种组合。
1.梁式桥
梁式桥是一种在竖向荷载作用下无水平反力的结构。与同样跨径的其他结构体系相比,梁内产生的弯矩最大。
2.拱式桥
拱式桥的主要承重结构是拱肋(或拱圈)。桥墩或桥台承受水平推力。以承压为主,可采用抗压能力强的圬工材料(石、混凝土与钢筋混凝土)来修建。
3.刚架桥
受力状态介于梁与拱之间,柱脚处有水平反力。
4.悬索桥
以悬索为主要承重结构的桥。特点:自重轻,刚度差,有较大的变形和振动。悬索桥是大跨桥梁的主要形式。
5.组合体系
(1)连续钢构:连续钢构是由梁和钢架相结合的体系。
(2)梁、拱组合体系。
(3)斜拉桥。
(二)其他分类方式
2.按全长和跨径分类:特大、大、中、小桥
4.按跨越障碍的性质来分,有跨河桥、跨线桥(立体交叉桥)、高架桥和栈桥。
5.按上部结构的行车道位置。分为上承、中承和下承。
