二建《市政》案例进阶!城市桥梁工程施工与验收内容划分

作者:233网校 2020-05-29 16:21:00

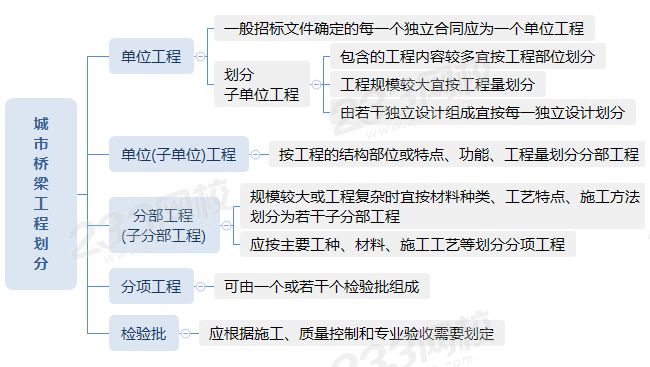

城市桥梁工程施工,开工前施工单位应会同建设单位、监理单位将工程划分为单位、分部、分项工程和检验批,作为施工质量检查、验收的基础,并应符合相关规定。


各分部(子分部)工程相应的分项工程宜按下表的规定执行,规范未规定时,施工单位应在开工前会同建设单位、监理单位共同研究决定。

城市桥梁分部(子分部)工程与相应的分项工程及检验批对照表(节选)

序号

分部工程

子分部工程

分项工程

检验批

1

地基与基础

扩大基础

基坑开挖、地基、土方回填、现浇混凝土(模板、钢筋、混凝土)、砌体

每个基坑

沉入桩

预制桩(模板、钢筋、混凝土、预应力混凝土)、钢管桩、沉桩

每根桩

灌注桩

机械成孔、人工挖孔、钢筋笼制作与安装、混凝土灌注

每根桩

沉井

沉井制作(模板与支架、钢筋、混凝土、钢壳)、浮运、下沉就位、清基与填充

每节/座

地下连续墙

成槽、钢筋骨架、水下混凝土

每个施工段

承台

模板与支架、钢筋、混凝土

每个承台

2

墩台

砌体墩台

石砌体、砌块砌体

每个砌筑段/浇筑段/施工段或每个墩台/每个安装段(件)

现浇混凝土墩台

模板与支架、钢筋、混凝土、预应力混凝土

预制混凝土柱

预制桩(模板、钢筋、混凝土、预应力混凝土)安装

台背填土

填土

3

盖梁

模板与支架、钢筋、混凝土、预应力混凝土

每个盖梁

4

支座

垫石混凝土、支座安装、挡块混凝土

每个支座

【案例节选】

背景资料

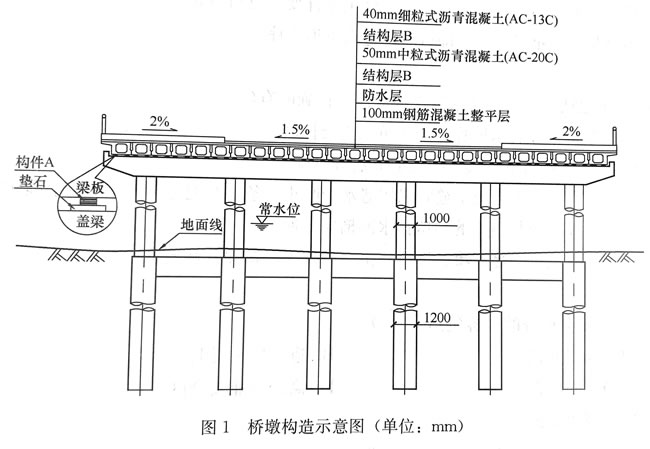

某公司承建一座城市桥梁,该桥上部结构为6×20m简支预制预应力混凝土空心板梁,每跨设置边梁2片,中梁24片;下部结构为盖梁及Φ1000mm圆柱式墩,重力式U型桥台,基础均采用Φ1200mm钢筋混凝土钻孔灌注桩。桥墩构造如图1所示。


开工前,项目部对该桥划分了相应的分部、分项工程和检验批,作为施工质量检查、验收的基础。划分后的分部(子分部)、分项工程及检验批对照表如表1所示。

桥梁分部(子分部)、分项工程及检验批对照表(节选)

序号

分部工程

子分部工程

分项工程

检验批

1

地基与基础

灌注桩

机械成孔

54(根桩)

钢筋笼制作与安装

54(根桩)

C

54(根桩)

承台

2

墩台

现浇混凝土墩台

台背填土

3

盖梁

D

E

钢筋

E

混凝土

E

工程完工后,项目部立即向当地工程质量监督机构申请工程竣工验收,该申请未被受理,此后,项目部按照工程竣工验收规定对工程进行全面检查和整修,确认工程符合竣工验收条件后,重新申请工程竣工验收。

问题:

1、写出表1中C、D和E的内容。

【参考答案】

【233网校答案】

C的内容:混凝土灌注;

D的内容:模板与支架;

E的内容:5个盖梁(或每个盖梁)。
