【经典真题】
1.下列防雷接地的分项工程,属于接闪器的有()。2017.24
A.避雷针
B.避雷带
C.均压环
D.接地干线
E.引下线
【参考答案】ABC
【解析】本题考查的是建筑电气工程组成。接闪器包括避雷针、避雷带、避雷网、均压环、避雷线。
2.利用建筑物底板内钢筋作为接地体时,整个接地系统完工后,应抽检系统的()2013.22【教材修改,原理仍需掌握】
A.钢筋的直径
B.钢筋焊接点
C.绝缘电阻值
D.导通状况
E.接地电阻值
【参考答案】DE
【解析】防雷接地系统完工后应抽验系统的-导通状况、接地电阻值。
3.建筑电气装置施工中,成套配电柜安装固定后的紧后工序是()。2011.8
A.开箱检查
B.母线安装
C.调整试验
D.送电运行
【参考答案】B
【解析】考查内容:电气设备.器具施工技术。成套配电柜(开关柜)安装顺序:开箱检查→二次搬运→安装固定→母线安装→二次小线连接→试验调整→送电运行验收。
5.下列工序,属于成套电气照明灯具的施工工序有()。2015.28
A.灯具检查
B.灯具组装
C.灯具安装
D.灯具接线
E.灯具送电
【参考答案】ACDE
【解析】考查内容:建筑电气工程施工程序。照明灯具的施工程序:灯具开箱检查→灯具组装→灯具安装接线→送电前的检查→送电运行。因为是成套装置,所以不选 B。
6.关于照明配电箱的安装技术要求,正确的有()。2016.28
A.插座为单独回路时的插座数量不宜超过 10 个
B.零线和保护接地线应在汇流排上连接
C.配电箱内应标明用电回路的名称和功率
D.每个单相分支回路的灯具数量不宜超过 25 个
E.每个三相分支回路的电流不宜超过 16A
【参考答案】ABD
【解析】本题考查的是电气照明施工技术要求。
1)照明配电箱内应分别设置零线和保护接地(PE 线)汇流排,零线和保护线应在汇流排上连接,不得绞接。
2)照明配电箱内每一单相分支回路的电流不宜超过 16A,灯具数量不宜超过 25 个。大型建筑组合灯具每一单相回路电流不宜超过 25A,光源数量不宜超过 60 个。
3)插座为单独回路时,数量不宜超过 10 个。灯具和插座混为一个回路时,其中插座数不宜超过 5 个。
7.下列室内配线施工中,属于镀锌钢管明配的工序有()2014.28
A.测量定位
B.支架安装
C.钢管预埋
D.钢管连接
E.管内穿线
【参考答案】ABD
【考点】建筑电气工程施工技术
【解析】室内配线的施工程序中,明配管施工程序:测量定位→支架制作、安装→导管预制→导管连接→接地线跨接→刷漆。
8.高层建筑为防止侧击雷电,应在环绕建筑物周边设置()2014.12
A.避雷针
B.均压环
C.接地线
D.引下线
【参考答案】B
【考点】建筑电气工程施工技术
【解析】高层建筑为防止侧击雷电,应在环绕建筑物周边设置均压环。
9.防雷装置的引下线主要由明敷于建筑物表面由上而下的()构成。2010.23
A.圆钢
B.扁钢
C.裸导线
D.线槽
E.钢管
【参考答案】ABC
【解析】参考查内容:防雷保护装置的组成。防雷保护装置由接闪器、引下线和接地装置三部分组成,引下线指的是由接闪器接闪引入大地构成路径的导体,主要有明敷于建筑物表面由上而下的圆钢、扁钢、裸导线等构成的避雷引下线,还有利用建筑物钢筋混凝土立柱中的一对钢筋作引下线。
10.可作为建筑物防雷的自然接地体有()。2012.23
A.电缆保护钢管
B.埋地敷设的金属管道
C.金属电缆桥架
D.混凝土桩基中的钢筋
E.建筑物底板内的钢筋
【参考答案】DE
【解析】考查内容:防雷、接地装置的施工技术。“利用建筑物钢筋混凝土桩基、地下室钢筋以及埋设的金属管道等作为接地装置流散极称为自然接地体”。但是埋地敷设的管道类型很多,例如埋地的电缆、天然气管道就不适合做接地体,所以新版教材删除 B 选项,只保留 DE 选项。
11.建筑防雷接地装置有()。2011.23
A.人工接地体
B.自然接地体
C.避雷针
D.避雷带
E.避雷网
【参考答案】AB
【解析】考查内容:防雷、接地装置的施工技术。接地装置指的是埋入地内-0.7m 以下的接地极组,是导雷入地的散流极,若人为设置专门打入的称人工接地体;若利用建筑物钢筋混凝土桩基、地下室钢筋等作为接地装置散流极称为自然接地体,此外还有专门生产的成品如接地模块等。CDE 选项属于接闪器。
12.当不允许在钢结构上做接地线焊接时,一般采用()做接地线跨接。2018.22
A.扁钢
B.圆钢
C.铜排
D.铜杆
E.两端焊(压)铜接头的导线
【参考答案】AE
【解析】利用钢结构作为接地线时,接地极与接地干线的连接应采用电焊连接。当不允许在钢结构电焊时,可采用柱焊或钻孔、攻丝然后用螺栓和接地线跨接。跨接线一般采用扁钢或两端焊(压)铜接头的导线,跨接线应有 150mm 的伸缩量。
13.关于管道内导线敷设的要求,正确的有()。2019.29
A.导线在管内敷设可有一个接头
B.线路绝缘电阻不应小于 0.5MΩ
C.管内导线的总数不应多于 8 根
D.中性线的导线绝缘层为淡蓝色
E.同一回路导线应穿同一导管内
【参考答案】BCD
【解析】管内穿线施工技术要求。
1)管内导线应采用绝缘导线,A、B、C 相线绝缘层颜色分别为黄、绿、红,保护接地线绝缘层为黄绿双色,中性线绝缘层为淡蓝色。
2)导线敷设后,应用 500V 兆欧表测试绝缘电阻,线路绝缘电阻不应小于 0.5MΩ。
3)不同回路、不同电压等级、交流与直流的导线不得穿在同一管内。但电压为 50V 及以下的回路,同一台设备的电动机回路和无干扰要求的控制回路,照明花灯的所有回路,同类照明的几个回路可穿入同一根管内,但管内导线总数不应多于 8 根。
4)同一交流回路的导线应穿同一根钢管内。导线在管内不应有接头,接头应设在接线盒(箱)内。
【2014 案例一】
【背景资料】
某安装公司承接一条生产线的机电安装工程,范围包括工艺线设备、管道、电气安装和一座 35KV 变电站施工(含室外电缆敷设)合同明确工艺设备、钢材、电缆由业主提供。
……
监理工程师组织分项工作质量验收时,发现 35KV 变电站接地体的接地电阻值大于设计要求。经查实,接地体的镀锌扁钢有一处损伤、两处对接虚焊,造成接地电阻不合格,分析原因有:
【问题】
3.写出本工程接地体连接的技术要求
【参考答案】
3.接地体连接的技术要求:应采用搭接焊接,搭接长度为局钢宽度的两倍,并有三个邻边施焊。
【2014 案例四】
【背景资料】
某电力工程公司项目部承接了商务楼的 10KV 变配电工程施工项目,工程主要设备布置见 10KV 变配电设备布置图(图 1),变配电设备运行状态通过监控柜实施智能监控。项目部依据验收规范和施工图编制了变配电工程的施工方案,设备二次搬运及安装程序是:高压开关柜→变压器→低压配电柜→计量、监控柜。方案中,项目部将开关柜等基础框架安装的水平度偏差设置为B 级质量控制点,电力变压器等高压电气的变接实验设置为 A 级质量控制点,保证变配电设备施工质量达到验收规范要求。

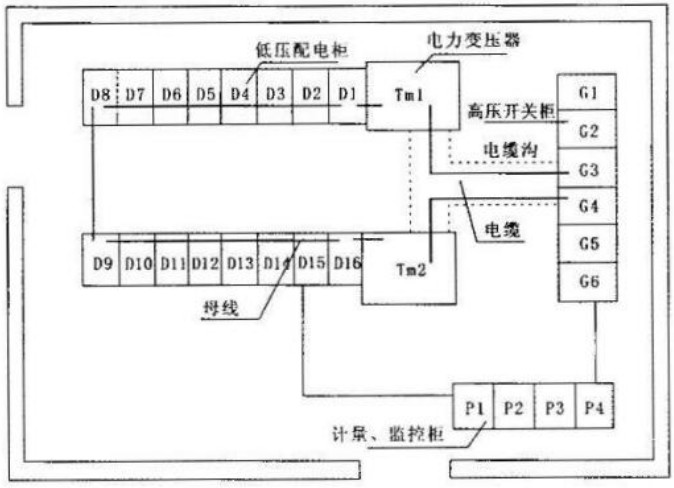

图 110KV 变配电设备布置图
【问题】
1.分别说明项目部将电力变压器交接试验设置为 A 级质量控制点和基础框架水平度偏差设置为 B 级质量控制点的理由。
2.项目部是否可以改变设备二次搬运及安装程序?说明理由。
【参考答案】
1.项目部将电力变压器交接试验设置为 A 级质量控制点的理由:电力变压器交接试验如果达不到规范要求,将影响变配电设备的安全运行和正常送电(或使用功能);基础框架水平度偏差设置为 B 级质量控制点的理由:基础框架水平度偏差超过规范规定,会影响柜体安装质量(或下道工序质量)。
2.项目部可以改变设备二次搬运及安装程序。因为高压开关柜的二次搬运可以从低压配电柜操作通道进入安装位置。
【2016 案例一】
【背景资料】
某安装公司承接了一广场地下商场给排水、空调、电气和消防系统安装工程,工程总面积 15000m²,地下三层,主要设备有:高、低压配电柜,锅炉,冷水机组,空调机组,消防水泵,消防稳压罐等。
……
施工过程中,监理工程师在现场巡视时发现:金属风管板材的拼接均采用咬口连接,其中包括 1.6mm镀锌钢板制作的排烟风管;商场中厅 500kg 装饰灯具的悬吊装置按 750kg 做了过载试验,并记录为合格;花灯的 8 个回路导线穿在同一管内。监理工程师要求项目部加强现场质量检查,整改不合格项。
【问题】
4.指出灯具安装的错误之处,并简述正确做法。
【参考答案】
4.项目部按 750kg 做了过载试验,并记录为合格错误,应按灯具重量的 5 倍(或 2500kg)做过载试验:花灯的 8 个回路穿在同一管内错误,管内导线总数不应超过 8 根。
【2017 案例三】
【背景资料】
A 安装公司承担某高层建筑的通风空调、给排水和建筑电气工程的施工。合同约定,空调设备由业主采购,其他设备、材料由 A 安装公司采购。高层建筑的一次结构已完工,二次结构和装饰工程由 B 建筑公司承包施工,变配电室由当地供电所的电力公司承包施工。
……
在工程施工中,曾经发生了两个施工质量问题
……
问题 2.在灯具通电调试时,发现个别灯具外壳带电,经检查是螺口灯头的接线错误。同时还发现嵌入式吸顶灯(重 3.5kg)用螺钉固定在石膏板吊顶上。整改后通过验收。
【问题】
3.问题 2 中,灯具的安装质量应如何整改?
【参考答案】
3.(1)针对因螺口灯头接线错误导致个别灯具外壳带电的质量问题,整改方式如下:
螺口灯头的接线,相线应接在中心触电端子上,零线应接在螺纹的端子上。需要接地或接零的灯具,应有明显标志的专用接地螺栓。灯具接线应牢固,电气接触应良好。
(2)嵌入式吸顶灯(重 3.5kg)用螺栓规定在石膏板吊顶上的做法错误。按照规范规定,当吊灯灯具重量超过 3kg 时,应采取预埋吊钩或螺栓固定。
【2019 案例一】
【背景资料】
……
在设备、材料到达施工现场后,B 公司项目部依据施工图纸和施工方案,对灯具、开关及插座的安装进行技术交底,灯具类型及安装高度(见表 1-2)。在施工质量的检查中,监理工程师发现单项三孔插座的保护接地线(PE 线)在插座间串联连接(见图 1),相线与中性线利用插座本体的接线端子转接供电。
监理工程师要求返工,使用连接器对插座的保护接地线、相线和中性线进行分路连接,施工人员按要求整改后通过试验。

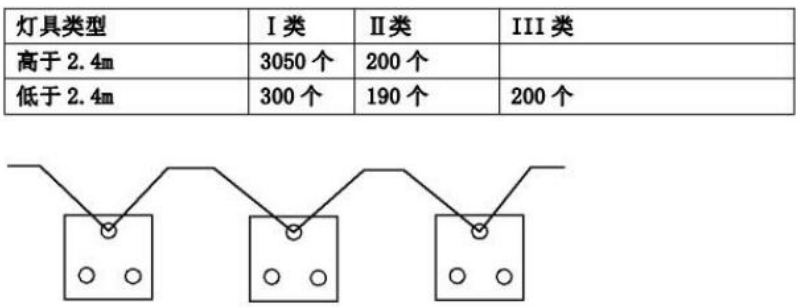

表 1-2 照明灯具安装高度统计表
图1保护接地线在插座间串联接示意图
【问题】
3.本照明工程有多少个灯具外壳需要与保护导体连接?写出连接的要求。

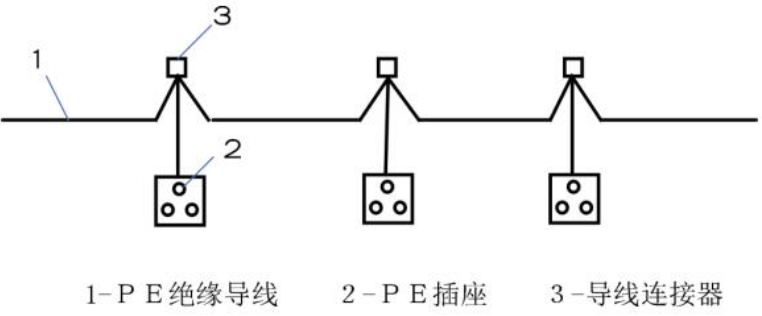

4.图 1 中的插座接线会有什么不良后果?画出正确的插座保护接地线连接的示意图。
【参考答案】
3.只有一类灯具需要与保护导体可靠连接,一共 3350 个需要与保护导体可靠连接。
连接要求:一类灯具外露可电部分必须用铜芯软导线与保护导体可靠连接,连接处用设置接地标识,铜芯软导线的截面积应与进入灯具的电源线截面积相同。
4.插座接地导体在插座间串联连接,如有短路或断路,全部插座接地失效,可能造成触电、火灾等不良后果。
