案例三

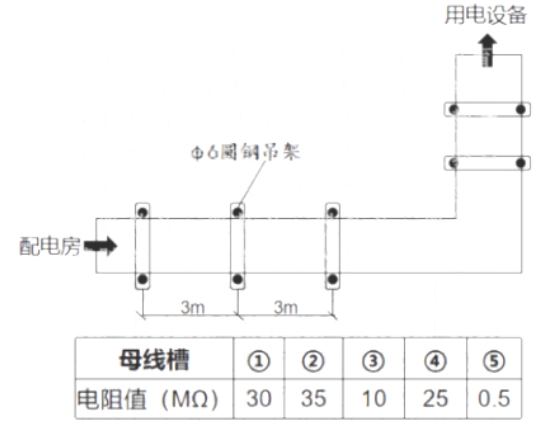

某安装公司承包某热电厂项目的机电安装工程，主要设备材料(如母线槽等)、由施工单位采购，合同签订后，安装公司履行相关施工手续，编制了施工方案及各分项工程施工程序。施工方案内容包括:工程概况、编制依据、施工准备、质量安全保证措施，针对低压配电母线槽的安装，制定了施工程序:开箱检查→支架安装→丹姐母线槽绝缘测试→母线槽安装→通电前绝缘测试→送电验收。在施工过程中发生了以下事件:建设单位对配电母线槽的用途提出新的要求，通知设计单位单位但其未能及时修改出图，后经协调设计单位提供了设计修改图纸，供货单位拿到图纸后，由于建设单位工程款未及时支付给施工单位导致母线槽安装完成后，因没能很好的进行成品保护。遭遇雨季建筑渗水，母线槽受潮，送电前绝缘电阻测试不合格，并且部分吊架安装不符合规范要求(见图2)质检员对母线槽安装提出了返工要求。母线槽拆下后，有5节母线槽的绝缘电阻测试值如表2所示，母线槽经干燥处理后，增加圆钢吊架返工安装，通电验收合格。但造成工期延误。
1、安装公司编制的施工方案还应包括哪些内容?
2、表2中，哪几节母线槽绝缘电阻测试值不符合规范要求?写出合格标准。
3、图2中，母线槽安装有哪些不符合规范要求?写出符合规范要求。
4、分别指出建设、设计和施工单位的哪些原因造成了工期延误?
参考答案：
1.编制的施工方案还应包括:施工安排、施工进度计划、施工准备与资源配置计划、施工方法及工艺要求。(4分)
2.绝缘电阻测试值不符合规范要求的时第③节，第⑤节母线槽。(2分) 母线绝缘电阻测试不得低于20MQ。(2分)
3.图2中，母线槽安装不符合规范要求的有: (1) 支吊架的间距为3m;规范要求:室内支吊架间距不大于2m。(2分) (2) 圆钢吊架直径为中6;规范要求:母线槽水平安装时，圆钢吊架直径不得小于8mm。(2分) (3) 母线槽转弯处没有增设支架;规范要求:每节母线槽的支架不应少于1个，转弯处应增设支架加强。(2分)
4.建设单位造成工期延误的原因是:工程款未及时支付给施工单位。(2分) 设计单位造成工期延误的原因是:未能及时修改出图。(2分) 施工单位造成工期延误的原因是:未能很好的进行成品保护导致母线槽受潮绝缘电阻测试不合格，吊架安装不符合规范要求需要返工。(2分)
