三、案例分析题（共4题，每题20分。）
（一）
背景资料

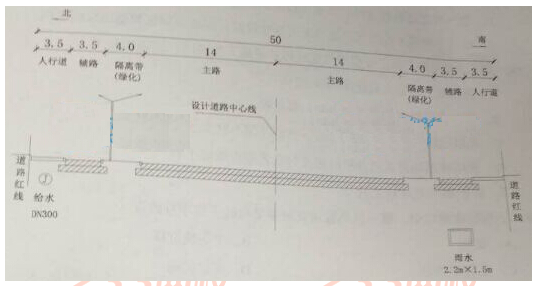

某公司中标北方城市道路工程，道路全长1000m。道路结构与地下管线布置如图1所示。
图1道路结构与地下管张布置示意图（单位：m）
施工场地位于农田，邻近城市绿地。土层以砂性粉土为主，不考虑施工降水。
雨水方沟内断面2.2m×1.5m,采用钢筋混凝土结构，壁厚度200mm；底板下混凝土垫层厚100mm。雨水方沟位于南侧辅路下，排水方向为由东向西，东端沟内底高度程为-5.0m（地表高程±0.0m），流水坡度1.5‰。给水管道位于北侧人行道下，土深度1m.
项目部对①辅路、②主路、③给水管道、④雨水方沟、⑤两侧人行道及隔离带化）作为施工部署，依据各种管道高程以及平面位置对工程的施工顺序作了总全体安排。
施工过程发生如下事件：
事件1：部分主路路基施工突遇大雨，未能及时碾压，造成路床积水、土料过湿，影响施工进度。
事件2：为加快施工进度，项目部将沟槽开挖出的土方在现场占用城市绿地存放以备回填，方案审查时被纠正。
问题：
1.列式计算雨水方沟东、西两端沟槽的开挖深度。
【答案】
1.雨水方沟东端开挖深度：5＋0.1+0.2=5.3m
雨水方沟西端开挖深度：5.3+1.5‰×1000=6.8m
注意不是高程，不需要加负号
2.用背景资料中提供的序号表示本工程的总体施工顺序。
【答案】
④雨水沟--③给水管道--②主路--①辅路--⑤绿化隔离带
补充：由于雨水管道施工及检修对道路交通干扰很大，因此，雨水干管应尽可能不布置在主要交通干道的行车道下，而宜直接埋设在绿带或较宽的人行道下，一般来说,从上至下管线顺序依次为电力管(沟)、电讯管(沟)、煤气管、 给水管、雨水管、污水管。
3.针对事件1写出部分路基雨后土基压实的处理措施。
【答案】
如土质过湿，应将其翻松、晾晒、风干后重新夯实。雨后如路基表面含水量过大无法压实时，应先挖出受雨淋湿土料，然后换填灰土然后压实，如个别地段仍有反弹情况下，可采用路拌法，将反弹地段用重型铧犁和重型悬耕机粉碎1～2遍，并经过夯平后，将全部生石灰粉均匀撒布与上，再用上述机械粉碎，拌和4～6遍，然后用两轮压路机全面碾压，直至达到压实度。
4.事件2中现场占用城市绿地存土方案为何被纠正？给出正确
【答案】
4任何单位和个人不得擅自占用城市绿地，已占用的必须限期归还，并恢复城市绿地的使用功能。因建设需要临时占用城市绿地的，必须按照规定报城市绿化行政主管部门同意后，按恢复绿地实际费用向城市绿化行政主管部门交纳恢复绿化补偿费，并到县级以上城市规划和国土部门办理手续。临时占用绿地造成相关设施破坏的，占用者应当承担赔偿责任。
