案例分析题(共4题，每题20分。)
(一)
背景资料
一大型企业购置了一矿产资源并获得该资源相关的地质勘探报告。准备筹建一大型矿井。该企业为了加快项目进程。在委托设计单位编制初步设计的同时，就开始办理各项采矿和建设许可手续，并要求设计单位先完成井筒设计以便尽早开工建井。设计单位完成井筒设计后给出的资料为：主井深780m，直径6.5m;副井深730m，直径8.0m;回风立井深660m，直径5.0m。
井筒设计完成后，该企业委托招标代理机构对矿井的三个立井井筒分4个标段进行施工招标，其中副井、回风井各为一个标段。主井由于位于运输水平以下装载硐室。其结构复杂，故决定以运输水平大卷标高为界分为上、下两个标段。四个标段分别交纳投标保证金，各标段工程概算及要求的投标保证金如下表所示。每家投标单位最多可选择2个标段投标。
标段 | A （主井运输大卷标高以上） | B （主井运输大卷标高一下） | C （副井） | D （回风井） |
| 工程概算（万元） | 3000.00 | 1200.00 | 3800.00 | 1800.00 |
| 投标保证金（万元） | 55.00 | 39.00 | 80.00 | 36.00 |
施工单位甲根据招标文件确定对C、D标段进行投标，并由二级矿业工程专业注册建造师王某担任项目经理，组建项目经理部。
问题：
1、该矿井项目是否具备招标条件?说明理由。
2、根据《工程建设项目施工招标授权办法》，分布说明本项目招标标段的划分、授标保证金要求是否合理?简述理由。
3、施工单位甲的投标行为是否妥当?说明理由。
1、不具备招标条件。
原因是：(1)该企业获得相关地质勘探报告，从背景看未得到地质矿产主管部门批准，不能作为项目建设、设计的依据。(2)从背景看在编制初步设计的同时，就办理各项采矿和建设许可手续，即相关许可手续并未办理完成并获得批准。因此不具备招标条件。
2、标段划分不合理，因为《工程建设项目施工招标投标办法》二十七条规定：“对工程技术上紧密相连、不可分割的单位工程不得分割标段。”而主井运输大巷以上、以下部分应是技术上紧密相连、不可分割的单位工程。不能因为装载硐室结构复杂而将主井井筒分为二个标段。
对投标保证金的要求有不合理情况，(1)因设计单位已完成三个井筒工程设计，不应以工程概算作为项目估算价，应用施工图预算价来作为项目估算价。(2)若以工程概算为确定投标保证金的依据，其中B、C工程投标保证金超过项目估算价的2%。按规定B工程保证金应不超过24.00万元，C工程应不超过76.00万元。
3、施工单位甲的投标行为不妥，因为准备筹建是大型矿井，应由一级矿业工程专业注册建造师担任项目经理。而不应由二级建造师担任项目负责人。
(二)
背景资料：
某施工单位中标一矿井立风井井筒及其相关巷道工程。风井全深450m，直径6m，相关巷道7000m。井筒检查钻孔提供资料显示，该风井表土层厚110m，以含水砂层为主，基岩段多为泥岩、砂质泥岩互层，含水极弱，而在350m~358m有中粒砂岩层，预计涌水量为15m3/h;风井井底井筒与巷道连接处为单侧马头门与回风巷相接。施工单位根据巷道工程量和本企业的设备条件编制了施工组织设计，确定在风井井筒掘砌完成、改为罐笼提升后，采用自有的1t矿车进行井下运输，为井下调车方便，井底车场增加了一段临时巷道。在井筒工程施工到底后，相关的井筒工程进行了竣工验收，验收结果为：竣工资料齐全完整，井壁混凝土强度以及规格尺寸、观感质量均合格，表土段井壁滴水不漏，井筒总漏水量为8m3，并有个别部位集中在中粒砂岩水层段。
问题：
1、根据背景资料，确定本风井井筒表土段、基岩段的合理施工方案。
2、在井筒和巷道施工期间，应选配哪些合适的提升设备?
3、为方便调车，应如何在井底车场布置临巷道?画出示意图，并填写相关井巷的名称。
4、该井筒基岩段成井后漏水的主要原因可能有哪些?是否需要处理?
5、筒井到底后，排水、供电、运输应做哪些调整?
1、该风井表土层较厚，达110m。且为含水砂层，属不稳定表土，应采用冻结法施工。
考虑基岩段为泥岩、砂质泥岩互层，含水极弱。可采用普通钻爆法施工，采用短段掘砌混合作业方式，或采用短段掘砌单行作业均可。采用锚喷临时支护。与井筒连接的巷道如管子道、马头门一同掘砌并同时混凝土浇筑3~5m。考虑在350m~358m有中粒砂岩层，预计涌水量为15m3/h。采用工作面预注浆，通过浇筑混凝土止浆垫，在工作面钻孔注浆。
2、在井筒施工，选用双卷筒提升机，用吊桶提升，可用3-5m3吊桶，单钩提供。巷道施工期间采用罐笼提升，立井到底后，马上进行临时改绞为双罐笼提供。为井下巷道掘进矸石提升服务。

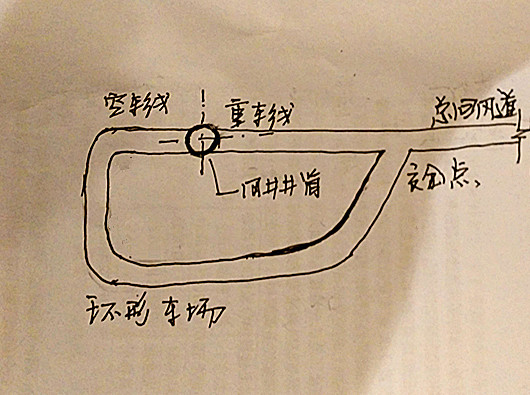

3、为方便调车，在风井井底应形成临时环形车场。见下图。
4、因为在350m~358m有中粒砂岩层，预计涌水量为15m3/h。如不能有效处理，很可能造成井筒漏水，验收记录未含井筒防治水部分。主要原因此含水层未进行注浆堵水处理造成井筒漏水8m3。
按验收标准要求，应进行处理。使井筒漏量控制在6m3以下。
5、井筒施工期间可采用吊泵排水。到底后应在井底设卧泵，在井底设临时水仓，临时水泵房。
为保证井下供电能力，在井筒到底后，应高压入井，尽快在井下设临时电变所，或使用移动式变电站向各施工点供电。保证井下排水用电。
井下运输可采用1t矿车进行平巷运输，利用罐笼提升，利用环形车场迅速提高提矸能力。
