三、案例分析题（共4题，每题20分。）
案例一
背景材料：
某水库工程由混凝土面板堆石坝，溢洪道和输水隧洞等等主要建筑物组成。水库总库容0.9 亿m³。
混凝土面板堆石坝最大坝高 68m，大坝上下游坡度比 1：1.5，大坝材料分区包括：石渣压重（1B） 区，黏土覆盖（1A）区，混凝土趾板。混凝土面板及下游块石护坡等。混凝土面板堆石坝材料分区示意图见图 1。

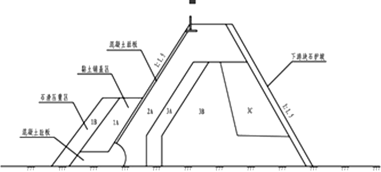

混凝土面板堆石坝材料分区示意图
施工过程中发生如下事件：
事件 1：施工单位在坝体填筑前，按照设计要求对堆石料进行了现场碾压试验。通过实验确定了振动碾的激振力。振幅、频率、行车速度和填料加水等碾压参数。
事件 2：施工单位在面板混凝土施工后，提供了面板混凝土配合比，见表 1。
表1 面板混凝土配合比
事件 3：混凝土面板分部工程共有 48个单元工程。单元工程质量评定全部合格，其中 28 个单元工程质量优良，主要单元工程，重要隐蔽单元工程（关键施工单元工程）质量优良，且未发生质量事故；中间产品质量全部合格，其中混凝土试样质量达到优良，原材料质量合格，故该分部工程评定为优良。
事件4：根据施工进度安排和度汛要求，第一年汛后坝体施工由导游洞导流，土石围堰挡水，围堰高度14.8m；第二年汛前坝体施工高程超过上游围堰顶高程，汛期大坝临时挡洪度汛，相应大坝可拦洪库容为0.3×108m³。
问题：1、指出图中2A、3A、3B、3C所代表的坝体材料分区名称？
2、除背景资料所述内容外，事件1中的碾压参数还应包括哪些？
3、计算事件2混凝土施工配合比表中的水胶比（A）、砂率（B）的值。（用百分比表示、保留小数点后两位）
4、事件3中趾板分项工程的质量评定是否正确？简要说明理由。
5、指出该水库工程的工程等别，工程规模及混凝土面板堆石坝建筑物的级别。指出事件4土石堰的洪水标准和面板堆石坝施工期临时度汛的洪水标准。
【233网校答案】
1、2A代表垫层区；3A代表过渡区；3B代表主堆石区；3C代表下游堆石区（次堆石区）。
2、干密度、碾重、铺料厚度、碾压遍数。
3、（1）水胶比（A）=122/（249+56）=41.00%
（2）砂率（B）=760/（760+620+620）=38.00%
4、混凝土趾板分部工程的质量评定不正确；因为48个单元工程，单元工程质量评定全部合格，其中28个单元工程质量优良，即优良率为58%，小于70%，不满足优良的条件，故只能评定为合格。
5、（1）该水库工程的工程等别为III等，工程规模为中型，混凝土面板堆石坝建筑物的级别为3级。
（2）10-5年。
（3）100-50年。
