2019二建市政工程案例分析经典试题及答案解析(十)
背景资料
某公司中标污水处理厂升级改造工程，处理规模为70万m³/d，其中包括中水处理系统。中水处理系统的配水井为矩形钢筋混凝土半地下室结构，平面尺寸17.6m×14.4m，高11.8m，设计水深9m；
底板、顶板厚度分别为1.1m，0.25m。
施工过程中发生了如下事件：

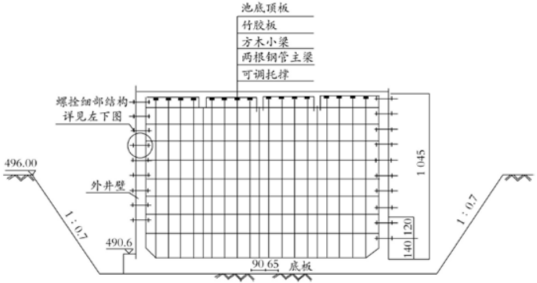

事件一:配水井基坑边坡坡度1：0.7（基坑开挖不受地下水影响），采用厚度6-10cm的细石混凝土护面。配水井顶板现浇施工采用扣件式钢管支架，支架剖面如图所示。方案报公司审批时，主管部门认为基坑缺少降、排水设施，顶板支架缺少重要杆件，要求修改补充。
事件二：在基坑开挖时，现场施工员认为土质较好，拟取消细石混凝土护面，被监理工程师发现后制止。
事件三：项目部识别了现场施工的主要危险源，其中配水井施工现场主要易燃易爆物体包括脱模剂、油漆稀释料……。项目部针对危险源编制了应急预案，给出了具体预防措施。
事件四：施工过程中，由于设备安装工期压力，中水管道未进行功能性试验就进行了道路施工（中水管在道路两侧）。试运行时中水管道出现问题，破开道路对中水管进行修复造成经济损失180万元，施工单位为此向建设单位提出费用索赔。
【问题】
1.图20中基坑缺少哪些降排水设施？顶板支架缺少哪些重要杆件？

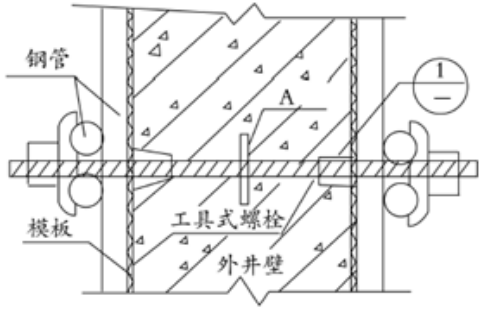

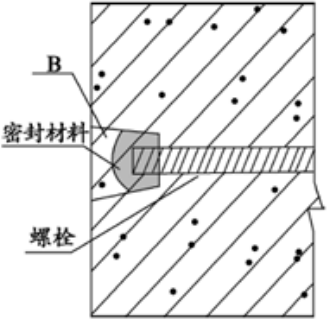

2.指出图21、图22中A、B名称，简述本工程采用这种形式螺栓的原因。
3.事件二中，监理工程师为什么会制止现场施工员行为？取消细石混凝土？护面应履行什么手续。
4.事件三中，现场的易燃易爆物体危险源还应包括哪些？
5.事件四所造成的损失能否索赔？说明理由。
6.配水井满水试验至少应分几次？分别列出每次充水高度。
1.缺少的降水设施：①井点或管井；②集水井；③排水泵；④排水管道；⑤排水沟。顶板支架缺少的杆件：①斜撑；②水平撑；③剪刀撑。
2.A为止水片或止水环；B为防水砂浆。
采用对拉螺栓的原因：①是模板其支撑结构的支点，可平衡两侧模板的压力，②可调节内外侧模板的间距，提高结构的整体性。
3.因为施工员违反已经审批的施工方案进行作业。取消细石混凝土护面需要施工单位提交施工方案变更申请，经监理单位审批，建设单位同意后，方可实施。
4.还有①木梁；②竹胶板；③密封材料；④预应力材料；⑤明火及气割气体；⑥模板；⑦机械油；⑧包装材料等。
5.不能。理由：未做功能性试验且施工措施不当，属于施工方自己的责任。
6.本配水井满水试验注水至少应分3次进行。每次注水为设计水深的1/3。
第一次：本配水井属于中型池体，第一次应先注至池壁底部施工缝以上，检查底板抗渗质量，当无明显渗漏时，再继续注水至第一次水深3m，第二次：水深6m，第三次：水深9m。(注意每次和每天的区别，注水速度是每天两米，而不是每次两米。只要中间没有间歇时间，连续注多少天都算是一次。)
