三、案例分析题(共4题，每题20分)
31 背景资料：

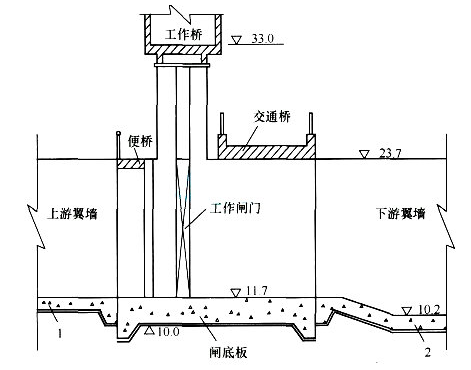

某平原区拦河闸工程，设计流量860m3/s，校核流量1050m3/s，闸室结构如下图所示。本工程施工采用全段围堰法导流，上、下游围堰为均质土围堰，闸基为轻粉质砂壤土，基坑采用深井降水。施工过程中突然发现上游围堰后(基坑侧)有大面积管涌群，施工单位为防止事故发生，及时就近挖取黏性土进行封堵，随着上游水位继续上涨，封堵失败，围堰决口，导致刚浇筑的闸室底板、下游消能防冲设施被冲毁，造成直接经济损失100万元。事故发生后，施工单位按"四不放过原则"，组织有关单位制定处理方案，报监理机构批准后，对事故进行了处理，处理后不影响工程正常使用，对工程使用寿命影响不大。
问题：
1.说明该拦河闸工程的等别及闸室和固堰的级别;指出图中建筑物部位1和2的名称。
2.本工程事故发生前施工单位对管涌群采取的处理措施有何不妥?并简要说明本工程管涌的抢护原则和正确抢护措施。
3.根据《水利工程质量事故处理暂行规定》，水利工程质量事故一般分为哪几类?并指出本工程质量事故类别。
4.根据水利部《关于贯彻质量发展纲要、提升水利工程质量的实施意见》(水建管[2012]581号)，说明背景材料中"四不放过原则"的具体内容。
参考解析：
1.【参考答案】
工程等别为Ⅱ等;闸室级别为2级;围堰级别为4级。图中：1为铺盖、2为消力池。
【考点解析】
此题考察考生对水利水电工程等级划分及水闸工程布置的掌握情况。
根据《水利水电工程等级划分及洪水标准》SL252--2000和《水闸设计规范》SL265—2001的规定，本工程等别为Ⅱ等;闸室级别为2级;围堰级别为4级。图中铺盖、消力池为水闸工程布置的常识。
2.【参考答案】
施工单位采用黏性土对管涌群进行封堵不妥。
管涌的抢护原则是：制止涌水带砂，而留有渗水出路。本工程的正确抢护措施：用透水性较好的砂、石、土工织物、梢料等反滤材料在管涌群出口处进行压盖。
【考点解析】
此题考察水利工程险情处理的有关要求，考核考生对管涌处理的掌握情况。上述管涌的抢护原则和抢护措施是水利工程防汛抢险的一般常识。
3.【参考答案】
水利工程质量事故分为一般质量事故、较大质量事故、重大质量事故、特大质量事故。本工程质量事故类别为较大质量事故。
【考点解析】
此题考察水利工程质量事故处理管理规定在水利工程建设中的应用，考核考生对水利工程质量事故分类的掌握情况。
根据《水利工程质量事故处理暂行规定》，工程质量事故按直接经济损失的大小，检查、处理事故对工期的影响时间长短和对工程正常使用的影响，分为一般质量事故、较大质量事故、重大质量事故、特大质量事故。其中：
一般质量事故指对工程造成一定经济损失，经处理后不影响正常使用并不影响使用寿命的事故。
较大质量事故指对工程造成较大经济损失或延误较短工期，经处理后不影响正常使用但对工程使用寿命有一定影响的事故。
重大质量事故指对工程造成重大经济损失或较长时间延误工期，经处理后不影响正常使用但对工程使用寿命有较大影响的事故。
特大质量事故指对工程造成特大经济损失或长时间延误工期，经处理仍对正常使用和工程使用寿命有较大影响的事故。
本工程刚浇筑的闸室底板、下游消能防冲设施被冲毁，造成直接经济损失100万元。
事故处理后不影响工程正常使用，对工程使用寿命影响不大。事故等级应定为较大质量事故。
4.【参考答案】
事故原N不查清楚不放过，主要事故责任者和职工未受到教育不放过，补救和防范措施不落实不放过，责任人员未受到处理不放过。
【考点解析】
此题考察水利工程质量事故处理管理规定在水利工程建设中的应用，考核考生对水利工程质量事处理要求的掌握情况。
根据水利部《关于贯彻质量发展纲要、提升水利工程质量的实施意见》(水建管[2012]581号)，水利工程质量事故处理必须坚持"事故原因不查清楚不放过、主要事故责任者和职工未受到教育不放过、补救和防范措施不落实不放过、责任人员未受到处理不放过"的四不放过原则。
