2F310000 水利水电工程施工技术
工程建筑物的类型
扬压力
包括上浮力及渗流压力，上浮力是由坝体下游水深产生的浮托力；渗流压力是在上、下游水位差作用下，水流通过基岩节理、裂隙而产生的向上的静水压力。
动水压力的合理作用点可近似地取在反弧中点。

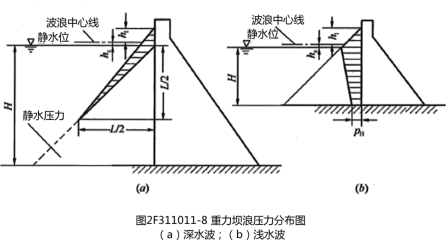

波浪压力
建筑物向前侧移动时，承受主动土压力；向后侧移动时，承受被动土压力；不移动时，承受静止土压力。
地震作用主要包括地震惯性力、地震动水压力、地震动土压力等。
拱坝：主要依靠两岸坝肩维持其稳定性

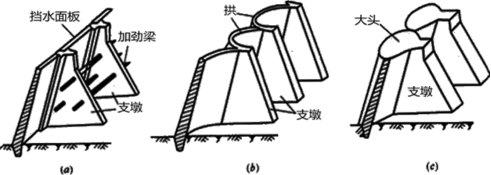

支墩坝
水闸与橡胶坝均是既能挡水又能泄水的低水头水工建筑物。水闸主要通过闸门启闭来控制水位和流量，而橡胶坝则是利用橡胶坝袋充水(气)以形成柔性挡水坝体。
水闸按闸室结构形式分为开敞式水闸和涵洞式水闸。
水闸由闸室和上、下游连接段三部分组成。
闸室是水闸的主体，起挡水和调节水流的作用，它包括底板、闸墩、闸门、胸墙、工作桥和交通桥等。
底板按结构形式，可分为平底板、低堰底板和反拱底板，工程中用得最多的是平底板。根据底板与闸墩的连接方式不同，平底板可分为整体式和分离式两种。
上游连接段由铺盖、护底、护坡及上游翼墙组成。 铺盖主要作用是延长渗径长度以达到防渗目的，同时兼有防冲功能。
钢筋混凝土铺盖常用C20混凝土浇筑。
下游连接段通常包括护坦（消力池）、海漫、下游防冲槽以及下游翼墙与护坡等。护坦（消力池）的作用是承受高速水流的冲刷、水流脉动压力和底部扬压力。
海漫构造要求：表面粗糙，能够沿程消除余能；透水性好，以利于渗流顺利排出；具有一定的柔性，能够适应河床变形。海漫材料一般采用浆砌或干砌块石。
橡胶坝的类型：袋式、帆式及钢柔混合结构式三种。
坝袋按充胀介质可分为充水式、充气式和气水混合式；按锚固方式可分为锚固坝和无锚固坝。
橡胶坝由坝袋段、上游连接段、下游连接段三部分组成。坝袋段是主体，包括底板、坝袋、边墩和中墩等。
中墩主要是分隔坝段，安放溢流管道，支承枕式坝两端堵头。
边墩主要是挡土，安放溢流管道，支承枕式坝端部堵头。
水泵的分类
水泵按其作用原理可分为叶片泵、容积泵和其他类型泵三大类。叶片泵包括离心泵、混流泵、轴流泵等；容积泵包括活塞泵、齿轮泵、螺杆泵等；其他类型泵包括射流泵、水锤泵、电磁泵等。
轴流泵：叶片调节方式分为固定式、半调节式和全调节式三种。
离心泵启动前泵壳和进水管内必须充满水；立式轴流泵无需充水。
混流泵：按结构形式分为涡壳式和导叶式
性能参数
扬程：铭牌上所标的扬程是设计扬程，又称额定扬程。泵的工作扬程总是大于实际扬程(净扬程)。
效率：铭牌上的效率是设计流量时的效率，是泵的最有效率。水泵内的能量损失包括水力、容积和机械损失。
允许吸上真空高度或必需汽蚀余量：确定泵的安装高程。
水电站由进水口、引水建筑物、平水建筑物和厂区枢纽组成。
有压进水口是进水口高程在水库死水位以下，有竖井式进水口、墙式进水口、塔式进水口和坝式进水口等几种。
无压进水口一般设在河流的凹岸。
水电站平水建筑物包括压力前池和调压室。压力前池设在无压引水的末端，是水电站的无压引水系统与压力管道的连接建筑物。调压室设在较长的有压管道靠近厂房的位置。
在渠道上修建的水工建筑物称为渠系建筑物，类型主要有渡槽、涵洞、倒虹吸管、跌水与陡坡等。
沉降缝，主要作用是适应地基的不均匀沉降。
浆砌石防渗结构的砌筑顺序：
梯形明渠：先砌筑渠底后砌渠坡。砌渠坡时，从坡脚开始，由下而上分层砌筑；U 形、弧形底梯形和弧形坡脚梯形明渠，从渠底中线开始，向两边对称砌筑。
矩形明渠，宜先砌两边侧墙，后砌渠底；拱形和箱形暗渠，可先砌侧墙和渠底，后砌顶拱或加盖板。
