2016二级建造师施工管理考点:施工进度计划的编制方法

来源:233网校 2016-03-25 14:29:00
导读:2016二级建造师施工管理考点:施工进度计划的编制方法,更多二级建造师辅导、二级建造师辅导资料、二级建造师模拟试题、二级建造师真题等资讯信息请持续关注233网校二级建造师网或关注“233二级建造师”微信。

  点击查看>>2016二级建造师施工管理必考知识点汇总

  1.横道图进度计划的编制方法

  横道图是一种最简单并运用最广的传统的计划方法,用于计算资源需要量、概要预示进度。这种表达方式较直观,读者易看懂计划编制的意图,但工序(工作)之间的逻辑关系不易表达清楚;适用于手工编制计划;没有通过严谨的进度计划时间参数计算,不能确定计划的关键工作、关键路线与时差;计划调整只能用手工方式进行,其工作量较大;难以适应大的进度计划系统等。

1.与网络计划相比较,横道图进度计划具有(  )的特点。
A.适用于手工编制计划
B.工作之间的逻辑关系表达清楚
C.能够确定计划的关键工作和关键线路
D.适应于大型项目的进度计划系统

  2.工程网络计划的类型和应用

  1)双代号网络计划

  (1)基本概念

  双代号网络图是以箭线及其两端节点的编号表示工作的网络图。每一条箭线表示一项工作。虚箭线是实际工作中并不存在的一项虚设工作,故它们既不占用时间,也不消耗资源。节点是网络图中箭线之间的连接点。节点包括起点节点、终点节点和中间节点三种类型。在各条线路中,有一条或几条线路的总时间最长,称为关键路线。其他线路称为非关键线路。

  网络图中工作之间相互制约或相互依赖的关系称为逻辑关系,它包括工艺关系和组织关系。

  (2)绘图规则

  双代号网络图必须正确表达已定的逻辑关系;严禁出现循环回路;在节点之间严禁出现带双向箭头或无箭头的连线;严禁出现没有箭头节点或没有箭尾节点的箭线;某些节点有多条外向箭线或多条内向箭线时,可使用母线法绘制;绘制网络图时,箭线不宜交叉;网络图中应只有一个起点节点和一个终点节点,其他所有节点均是中间节点。

  (3)时间参数的计算

  工作持续时间是一项工作从开始到完成的时间。

 2016二级建造师施工管理考点:施工进度计划的编制方法

  2)单代号网络计划

  (1)图形的特点

  单代号网络图是以节点及其编号表示工作,以箭线表示工作之间逻辑关系的网络图。

  (2)绘图规则

  单代号网络图的绘图规则大部分与双代号网络图的绘图规则相同,当网络图中有多项起点节点或多项终点节点时,应在网络图的两端分别设置一项虚工作,作为该网络图的起点节点(St)和终点节点(Fin)。

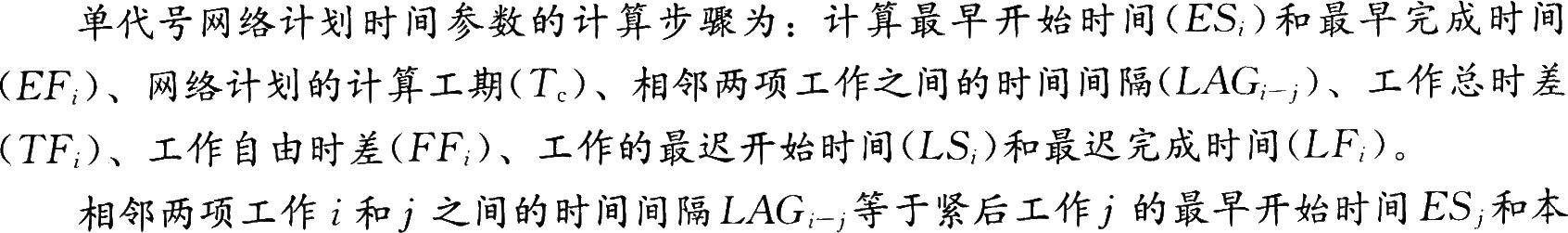

  (3)时间参数的计算

 2016二级建造师施工管理考点:施工进度计划的编制方法

  工作的最早完成时间EFi之差。从起点节点开始到终点节点均为关键工作,且所有工作的时间间隔为零的线路为关键线路。

  3)双代号时标网络计划

  双代号时标网络计划是以时间坐标为尺度编制的双代号网络计划,以实箭线表示工作,以虚箭线表示虚工作,以波形线表示工作的自由时差。

  它的主要特点有:兼有网络计划与横道计划的优点;能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路;可以统计每一个单位时间对资源的需要量,以便进行资源优化和调整;.由于箭线受到时间坐标的限制,当情况发生变化时,对网络计划的修改比较麻烦。

  时标网络计划宜按各个工作的最早开始时间编制。编制方法有间接法绘制和直接法绘制两种。

2.在工程网络计划中,当计划工期等于计算工期时,关键工作的判定条件是(  )。
A.该工作的总时差为0
B.该工作的自由时差最小
C.该工作的持续时间最长
D.该工作与其紧后工作之间的时间间隔为0
E.该工作的最早开始时间与最迟开始时间相等

同步练习答案
1.A2.AE

  3.关键工作、关键路线和时差

  关键工作指的是网络计划中总时差最小的工作。当计划工期等于计算工期时,总时差为零的工作就是关键工作。

  总时差指的是在不影响总工期的前提下,可以利用的机动时间。自由时差指的是在不影响其紧后工作最早开始时间的前提下,本工作可以利用的机动时间。
