2019二建施工管理计算题必考点九:双代号网络图

来源:233网校 2019-04-29 14:11:00

在二级建造师考试备考中有很多的考生对考点、知识点苦恼不堪。其实没有必要这样,我们只要对这些知识点多加注意,而且对考点、知识点做好筛选和提炼,有的放矢地去学习,备考效率就会有所提高。233小编为大家整理了2019二建施工管理计算题10个必考点供大家学习。

2019二建施工管理计算题必考点九:双代号网络图

点击下载2019二建施工管理计算题10个必考点

2019教材P142

P147代号网络图

计算6个时间参数、总工期、关键线路

计算方法(以双代号网络图为例)

1)计算各项工作的最早开始和最早完成时间

从起始节点开始顺箭线方向依次逐项计算至终点节点,最早完成时间=最早开始时间+本工作持续时间,最早开始时间=各紧前工作最早完成时间的最大值。

(顺箭线方向取大值)

2)确定计算工期及计划工期

假设计划工期等于计划工期,即与终点节点相连各工作最早完成时间的最大值。

3)计算各项工作的最迟开始和最迟完成时间

从终点节点开始逆箭线方向依次逐项计算至起点节点,最迟开始时间=最迟完成时间-本工作持续时间,最迟完成时间=各紧后工作最迟开始时间的最小值。

(逆箭线方向取小值)

4)计算工作总时差

总时差=最迟开始时间-最早开始时间

总时差=最迟完成时间-最早最早时间

(开始减开始,完成减完成,大减小)

5)计算工作自由时差

自由时差=紧后工作的最早开始时间-本工作最早完成时间

注:单代号网络图时间参数计算基本同双代号网络图,不常考核,但须会计算相邻两工作之间的时间间隔LAG

相邻两工作之间的时间间隔LAGi-j=紧后工作j的最早开始时间-本工作最早完成时间

备考时间越来越短建议考生们下载233网校APP,方便随时随备考下载资料!>>也可以加小编微信ks233wx28,小编拉你进二建备考微信群,大家一起备考交流学习,不错过任何一个锁分的机会!

真题重现

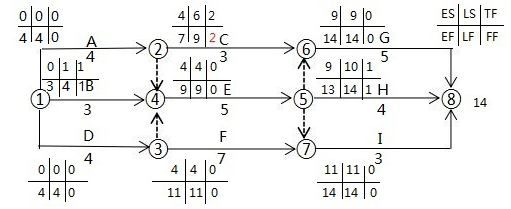

2018、某建设工程网络计划如下图(时间单位:天),工作C的自由时差是()元

2019二建施工管理计算题必考点:因素分析法

A.2

B.0

C.1

D.3

解析:A

二建施工管理计算题必考点九:双代号网络图

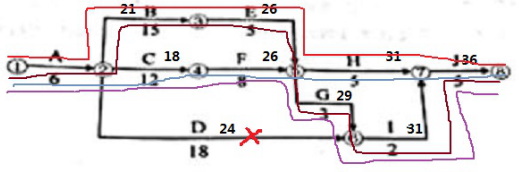

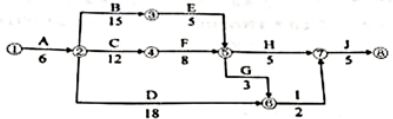

2017、某双代号如下图(时间单位:天),某关键线路有()条。

2019二建施工管理计算题必考点:因素分析法

A.1

B.4

C.2

D.3

解析:B

2019二建施工管理计算题必考点:因素分析法

解题方法:多条箭线进入同一节点,顺向取大值,其他线路划掉,然后按节点从小到大的顺序顺箭线方向连接。

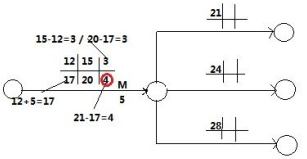

2017、某双代号网络计划中,工作M的最早开始时间和最迟开始时间分别为第12天和第15天,其持续时间为5天;工作M有3项紧后工作,它们的最早开始时间分为为第21天、第24天和第28天,则工作M的自由时差为(  )天。

A.4

B.1

C.8

D.11

解析:A 逆箭线方向取小值。

2019二建施工管理计算题必考点:因素分析法

2017、某网络计划中, 工作F有两项紧后的平行工作G和H,G的最迟开始时间是第12天,最早开始时间是第8天;H工作的最迟完成时间是14天,最早完成时间是第12天。F工作和G、H之间的时间间隔分别为4天和5天;则F工作的总时差为( )

A.4天

B.5天

C.7天

D.8天

解析:C

总时差是指不影响总工期的前提下该工作可以利用的机动时间。工作F的总时差等于紧后工作G、H的总时差与该工作与紧后工作之间的时间间隔之和的最小值。

工作G的总时差为12-8=4天;工作H的总时差为14-12=2天

工作F的总时差为min{4+4;2+5}=7天

2016、某网络计划中,工作A有两项紧后工作C和D,C,D工作的持续时间分别为12天.7天,C.D工作的最迟完成时间分别为第18天.第10天,则工作A的最迟完成的时间是第(  )天。

A.5

B.3

C.8

D.6

解析:B

工作C的最早完成时间为18-12=6天,工作D的最早完成时间为10-7=3天

最迟完成时间=各紧后工作最迟开始时间的最小值。min{6;3}=3天

逆箭线方向取小值

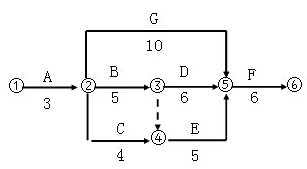

2016、某双代号网络计划如下图,其关键线路为( )。

2019二建施工管理计算题必考点:因素分析法

A. ①--②--⑤--⑥

B. ①--②--③--④--⑤--⑥

C. ①--②--④--⑤--⑥

D. ①--②--③--⑤--⑥

解析:D

2019二建施工管理计算题必考点:因素分析法

2015、某单代号网络计划如图4所示(时间单位:天),其计算工期是( )天。

2019二建施工管理计算题必考点:因素分析法

A.10

B.11

C.12

D.15

解析:D

2019二建施工管理计算题必考点:因素分析法

【本文是233网校原创文章,转载请注明来自233网校,否则,违者必究!】
