解答网络图纠错及逻辑关系判定你必须知道的7条规则

二级建造师考试《建设工程施工管理》科目历年真题，在第三章施工进度管理中施工进度计划的编制，以单代号、双代号工程为代表的网络计划这部分内容，是每年均进行考核的核心考点，亦是该科目全书的难点知识，其主要考点如下：

1、网络计划的绘图规则及逻辑关系的判定

2、网络计划相关时间参数的定义及计算

3、确定关键线路

本篇笔者就网络图的绘图规则及逻辑关系的判定的依据，网络图的绘图通用规则进行阐述。

网络图的绘图通用规则（单代号、双代号网络图）：

1）必须正确表达已定的逻辑关系；

2）严禁出现循环回路；

3）严禁出现双向箭头或无箭头的连线；

4）严禁出现没有箭头节点或没有箭尾节点的箭线；

5）箭线不宜交叉，当交叉不可避免时，可采用过桥法或指向法；

6）只有一个起始节点(只有由节点向外指的箭线)和一个终点节点（只有指向节点的箭线）；

7）不应有多余虚箭线（或虚工作）

在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要应用虚箭线。虚箭线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用。

考法1、文字概念题

2018真题：关于双代号网络图中终点节点和箭线关系的说法，正确的是( )。

A．既有内向箭线，又有外向箭线

B．只有外向箭线，没有内向箭线

C．只有内向箭线，没有外向箭线

D．既无内向箭线，又无外向箭线

考法2、图形纠错

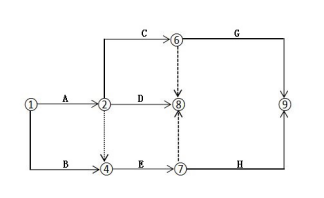

2019.如下所示网络图中，存在的绘图错误是（ ）

A．节点编号错误

B．存在多余节点

C．工作编号重复

D．有多个终点节点

考法3、逻辑关系和绘图规则综合题

2017真题：根据下表逻辑关系绘制的双代号网络图如下，存在的绘图错误是（ ）。

A．节点编号不对

B．逻辑关系不对

C．有多个终点节点

D．有多个起点节点
