三、案例分析题（共4题，每题20分）
（一）
背景资料

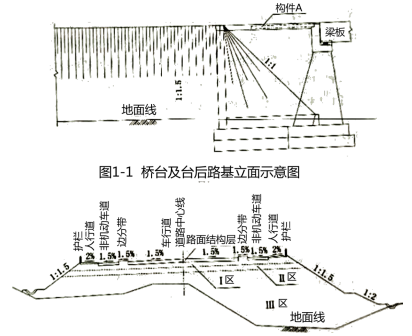

某公司承建一项路桥结合城镇主干路工程。桥台设计为重力式U型结构，基础采用扩大基础，持力层位于砂质黏土层，地层中有少量潜水；台后路基平均填土高度大于5m。场地地质自上而下分别为腐植土层、粉质黏土层、砂质黏士层、砂卵石层等。桥台及台后路基立面如图1-1所示，路基典型横断面及路基压实度分区如图1-2所示。
图1-2路基典型横断面及路基压实度分区示意图
施工过程中发生如下事件：
事件一：桥台扩大基础开挖施工过程中，基坑坑壁有少量潜水出露，项目部按施工方案要求，采取分层开挖和做好相应的排水措施，顺利完成了基坑开挖施工。
事件二：扩大基础混凝土结构施工前，项目部在基坑施工自检合格的基础上，邀请监理等单位进行实地验槽，检验项目包括：轴线偏位、基坑尺寸等。
事件三：路基施工前，项目部技术人员开展现场调查和测量复测工作，发现部分路段原地面横向坡度陡于1：5。在路基填筑施工时，项目部对原地面的植被及腐殖土层进行清理，并按规范要求对地表进行相应处理后，开始路基填筑施工。
事件四：路基填筑釆用合格的黏性土，项目部严格按规范规定的压实度对路基填土进行分区如下：①路床顶面以下80cm范围内为I区；②路床顶面以下80cm~150cm范围内为II区③床顶面以下大于150cm为III区。
问题：

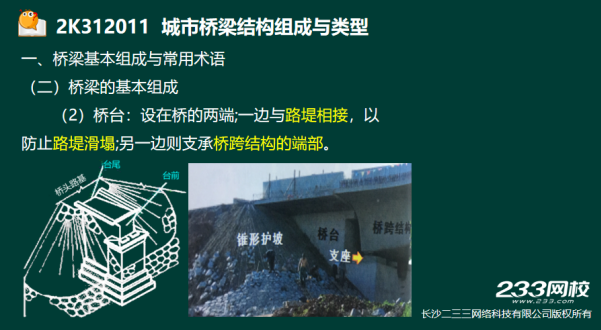

1.写出图1-1中构件A的名称及其作用。
【233网校答案】
A一桥头搭板；作用：防止桥梁与道路连接部分的不均匀沉降，设置在桥台或悬臂梁板端部和填土之间，随着填土的沉降而能够转动。车辆行驶时可起到缓冲作用，防止桥头跳车。
2.指出事件一中基坑排水最适宜的方法。
【233网校答案】
可采取集水明排的方式进行潜水的梳排。
3.事件二中，基坑验槽还应邀请哪些单位参加?补全基坑质量检验项目
【233网校答案】
基坑验槽还应邀请：建设单位、勘察单位、设计单位。
按照《城市桥梁工程施工与质量验收规范（CJJ1-2008）》中10.1.7：地基承载力对结构的安全和使用 寿命至关重要。基坑挖至基底设计高程或已经按设计要求加固、处理完毕后，基底检验应及时并形成验收记录。
基坑检验项目为:地基承载力、基底高程。
4.事件三中，路基填筑前，项目部应如何对地表进行处理?

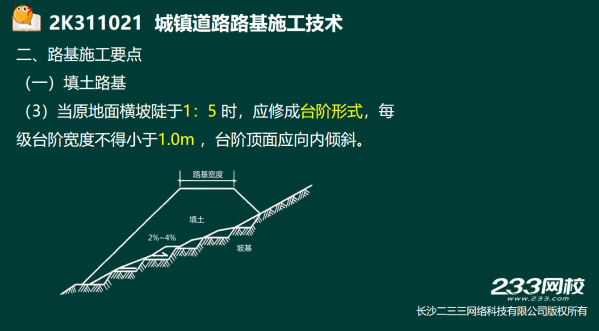

【233网校答案】当原地面横坡陡于1：5 时，应修成台阶形式，每级台阶宽度不得小于1.0m ，台阶顶面应向内倾斜。
5.写出图1-2中各压实度分区的压实度值（重型击实）。
【233网校答案】
（二）
背景资料
某公司承接给水厂升级改造工程，其中新建容积10000m3清水池一座，钢筋混凝土结构，混凝土设计强度等级为C35、P8，底板厚650mm，垫层厚100mm，混凝土设计强度等级为C15；底板下设抗拔混凝土灌注桩，直径Φ800mm，满堂布置，桩基施工前，项目部按照施工方案进行施工范围内地下管线迁移和保护工作，对作业班组进行了全员技术安全交底。
施工过程中发生如下事件
事件一：在吊运废弃的雨水管节时，操作人员不慎将管节下的燃气钢管兜住，起吊时钢管被拉裂，造成燃气泄漏，险些酿成重大安全事故，总监理工程师下达工程暂停指令，要求施工单位限期整改。
事件二：桩基首个验收批验收时，发现个别桩有如下施工质量缺陷：桩基顶面设计高程以下约1.0m范围混凝土不够密实，达不到设计强度。监理工程师要求项目然提出返修处理方案和预防措施。项目部获准的返修处理方案所附的桩头与杯口细部做法如图2所示。

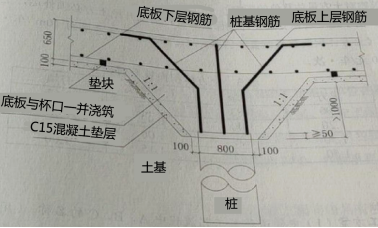

图2桩头与杯口细部做法示意图（尺寸单位：mm）
问题：
1.指出事件一中项目部安全管理的主要缺失，并给出正确做法。
【233网校答案】
安全管理的主要缺失：操作人员未进行培训；未进行试吊；安全管理人员巡视
正确做法：
（1）操作人员应经过培训，执证上岗，掌握设备操作要领，熟悉施工方法、各项技术参数，考试合格方可上岗。

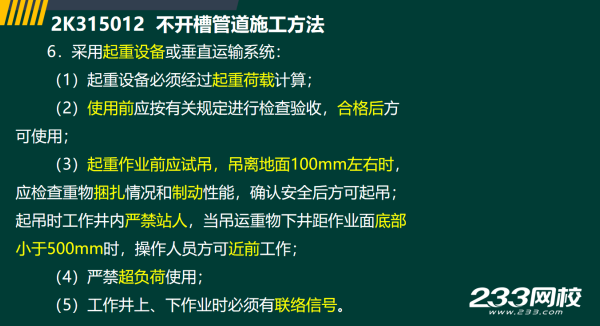

（2） 起重作业前应试吊，吊离地面100mm左右时，应检查重物捆扎情况和制动性能，确认安全后方可起吊；起吊时工作井内严禁站人，当吊运重物下井距作业面底部小于500mm时，操作人员方可近前工作；
（3）吊裝过程安全员应在场进行监督检查。
2.列出事件一整改与复工的程序。
【233网校答案】程序：施工单位填写施工复工报审表，项目经理签字并加盖施工单位公章报监理单位审批项目监理机构收到施工单位报送的工程复工报审表及有关材料后，应对施工单位的整改过程、结果进行检查验收，符合要求的，总监理工程师应及时签署审批意见，并加盖公章，报建设单位批准后，签发工程复工令，施工单位接到工程复工令后组织复工。

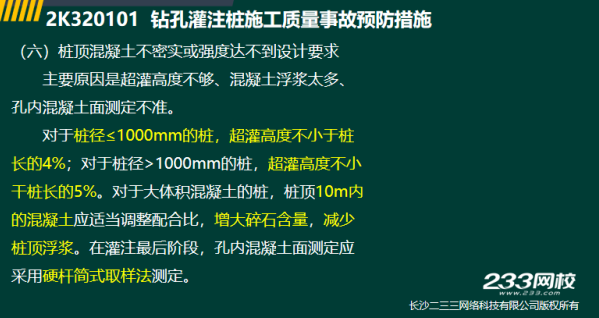

3.分析事件二中桩基质量缺陷的主要成因，并给出预防措施。
【233网校答案】桩基质里缺陷的成因：超灌高度不够、混凝土浮浆太多、孔內混凝土面测定不准
预防措施：对于桩径为800mm的桩，超灌髙度不小于桩长的5%，对于大体积混凝土的桩，桩顶10m內的混凝土应适当调整配合比，增大碎石含量，减少桩顶浮浆。在灌注最后阶段，孔内混凝土面测定应采用硬杆筒式取样法测定。
4.依据图2给出返修处理步骤。（请用文字叙述）
【233网校答案】 （1）开挖基坑并放坡，至少开挖1m，基坑底部周围留宽1m;
（2）破除桩顶混凝土不密实部分，清扫结合面。
（3）按图加工钢筋
（4）支设模板:使用内径为800mm的钢筒配合螺栓进行支设加固.
（5）混凝土浇筑前，湿润结合面，将钢筋表面附着混凝清净，清洗钢筋表面。
（6）混凝土浇筑:接桩用混凝土强度同灌注桩设计混凝土强度。
（7）混凝土养护。
（三）
背景资料
某施工单位承建一项城市污水主干管道工程，全长1000m。设计管材采用Ⅱ级承插式钢筋混凝土管，穿道内径d1000mm，壁厚100mm：沟槽平均开挖深度为3m。底部开挖宽度设计无要求，场地地层以硬塑粉质黏主为主，土质均匀，地下水位于槽底设计标高以下，施工期为早季项目部编制的施工方案明确了下划事项：

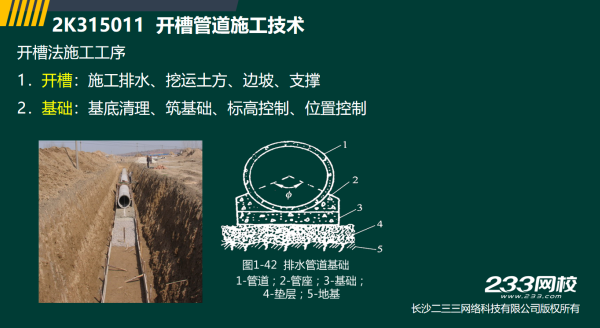

（1）将管道的施工工序分解为：

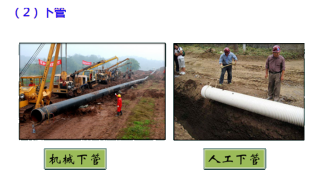

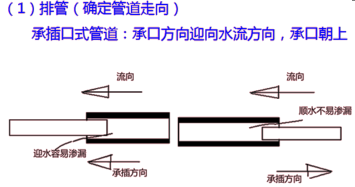

①沟槽放坡开挖： ②砌筑检查井：
③下（布）管： ④管道安装：
⑤管道基础与垫层： ⑥沟槽回填：
⑦闭水试验：
施工工艺流程：①-A-③→④→②→B→C．
（2）根据现场施工条件、管材类型及接口方式等因素确定了管道沟槽底部一侧的工作面宽度为500mm，沟槽边坡坡度为1：0.5。
(3)项目部履行了“三检制”，同时，对于管道进行了带井闭水试验。
（4）根据沟槽平均开挖深度及沟槽开挖断面估算沟槽开挖土方量（不考虑检查井等构筑物对土方量估算值的影响）。
（5）由于施工场地受限及环境保护要求，沟槽开挖土方必须外运，土方外运量根据表3
《土方体积换算系数表》估算。外运用土方车辆容量为10ｍ³/车•次，外运价为100元/车•次。
表3 土方体积换算系数表
虚方 | 松填 | 天然密室 | 夯填 |
1.00 | 0.83 | 0.77 | 0.67 |
1.20 | 1.00 | 0.92 | 0.80 |
1.30 | 1.09 | 1.00 | 0.87 |
1.50 | 1.25 | 1.15 | 1.00 |
问题：

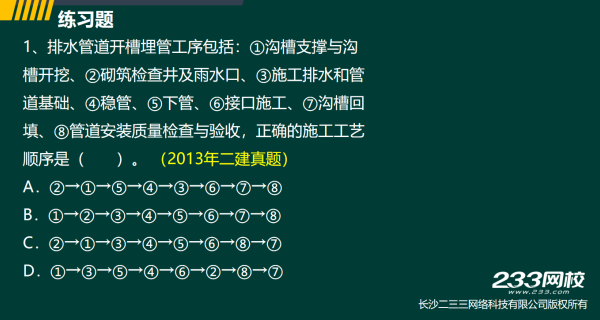

1.写出施工方案（1）中管道施工工艺流程中A、B、C的名称。（用背景资料中提供的序号①-⑦或工序名称做答）
【233网校解析】
【233网校答案】
1.A-⑤；B-⑦；C-⑥

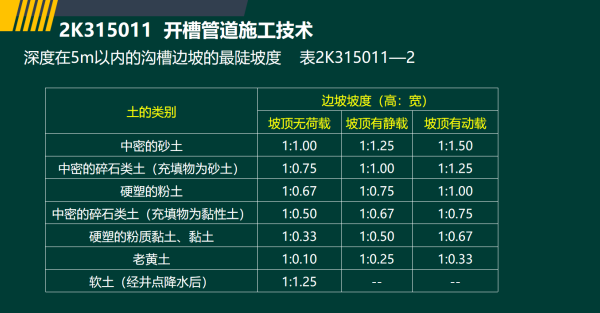

2.写出确定管道沟槽边坡坡度的主要依据。
【233网校答案】
地质条件和土的类别，坡顶荷载情况，地下水位，开挖深度
3.写出施工方案（3）中“三检制”的具体内容。
【233网校答案】自检、互检、交接验

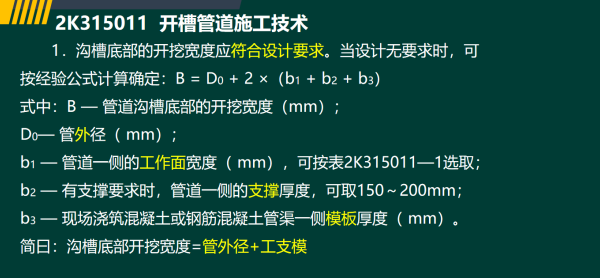

4.根据施工方案（4）、（5），列式计算管道沟槽开挖土方量（天然密实体积）及土方外运的直接成本。
【233网校答案】
（1）沟槽开挖土方里=沟槽断面面积×沟槽长度
=（沟槽顶宽+沟槽底宽）×平均开挖深度÷2×沟槽长度
=[（0.5×2+1.0+0.1×2+3×0.5×2）+(0.5×2+1+0.1×2)]×3÷2×1000=11100m3
（2）根据土方体积换算系数表，土方天然密实体积为11100ｍ³，虚方体积为11100×130=14430ｍ³。
土方外运直接成本=14430÷10×100=144300（元）

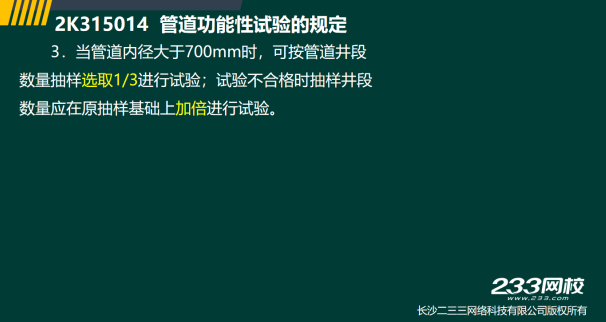

5.简述本工程闭水试验管段的抽取原则。
【233网校答案】
（四）
背景资料

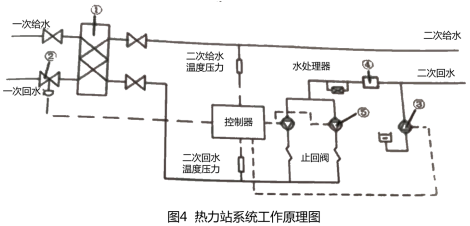

A公司中标承建一项热力站安装工程，该热力站位于某公共建筑物的地下一层。一次给回水设计温度为125℃/65℃，二次给回水设计温度为80℃/60℃，设计压力为1.6MPa；热力站主要设备包括板式换热器、过滤器、循环水泵、补水泵、水处理器、控制器、温控阀等；采取整体隔声降噪综合处理，热力站系统工作原理如图4所示。
工程实施过程中发生如下事件：

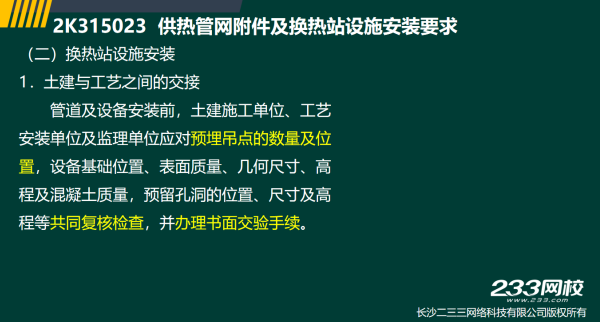

事件一：安装工程开始前，A公司与公共建筑物的土建施工单位在监理单位的主持下对预埋吊点、设备基础、预留套管（孔洞）进行了复验，划定了纵向、横向安装基准线和标高基准点，并办理了书面交接手续。设备基础复验项目包括纵轴线和横轴线的坐标位置、基础面上的预埋钢板和基础平面的水平度、基础垂直度、外形尺寸、预留地脚螺栓孔中心线位置。
事件二：鉴于工程的专业性较强，A公司决定将工程交由具有独立法人资格和相应资质，且具有多年施工经验的下属B公司来完成。
事件三：为方便施工，B公司进场后拟利用建筑结构作为起吊、搬运设备的临时承力构件，并征得了建设、监理单位的同意。
事件四：工程施工过程中，质量监督部门对热力站工程进行监督检査，发现施工资料中施工单位一栏均填写B公司，且A公司未在施工现场设立项目管理机构。根据《中华人民共和国建筑法》，A公司与B公司涉嫌违反相关规定。
问题：

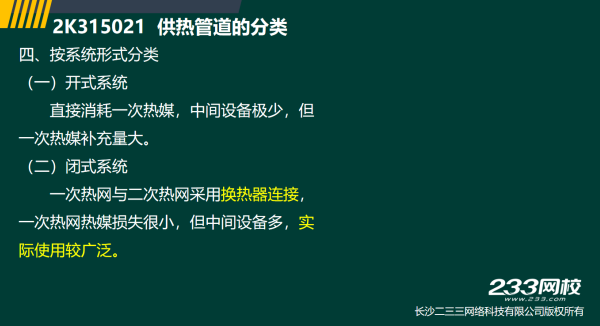

1.按系统形式划分，该热力管网系统属于开式系统还是闭式系统?根据背景资料分析其原因。
【233网校答案】闭式系统。闭式系统为一次热网和二次热网釆用换热器连接，该热力站主要设备有板式换热器，所以该系统属于闭式系统。
2.指出图4中①、②、③、④、⑤的设备名称。
【233网校答案】①：板式换热器;②：温控阀;③：补水泵;④：过滤器;⑤：循环水泵。
拓展知识点：供热循环系统中安装的阀门都可以统称温控阀
循环泵是传送热能的主要设备，作用就是向供热管网供应足够流量的循环热水。
补水泵的作用是向供暖系统灌注循环用水以及补充循环系统损失的水。大多数供暖系统用补水泵定压，保证系统任何高度的用户都能正常地循环供暖热水。过滤器目的是过滤外网中的杂质，使室内管道相对洁净一些，避免管道堵塞。
3.补充事件一中设备基础的复验项目。
【233网校答案】
4.事件三中B公司还需要征得哪方的同意?请说明理由。
【233网校答案】设计单位。理由：拟将建筑结构作为临时承力构件时,需由设计单位对结构的承载力进行核算,判断其能否满足起吊和搬运设备的受力要求,核算满足要求后方可实施。
5.结合事件二和事件四，说明A公司和B公司的违规之处。
【233网校答案】 A公司将全部工作转包给B公司为非法转包。
转包认定：承包单位将其承包的全部工程转给其他单位(包括母公司承接建筑工程后将所承接工程交由具有独立法人资格的子公司施工的情形)或个人施工的。《建筑工程施工发包与承包违法行为认定查处管理力法》。
