1． 蒸馏水
蒸馏水是一种湿润剂。应用时，由于物料往往对水的吸收较快。因此较易发生湿润不均匀的现象，最好采用低浓度的淀粉浆或乙醇代替，以克服上述不足。
2． 乙醇
乙醇也是一种湿润剂。可用于遇水易分解的药物，也可用于遇水粘性太大的药物。随着乙醇浓度的增大，湿润后所产生的粘性降低，因此，醇的浓度要视原辅料的性质而定，一般为30%-70%。中药浸膏片常用乙醇做湿润剂，但应注意迅速操作，以免乙醇挥发而产生强粘性团块。

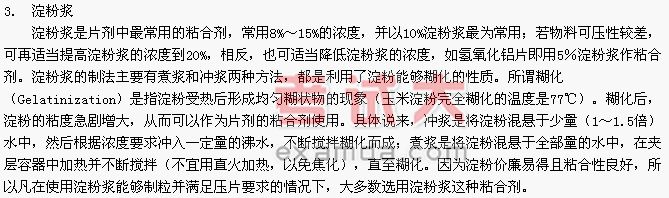

4． 羧甲基纤维素钠
羧甲基纤维素钠（carboxymethylcellulose sodium，CMC-Na）是纤维素的羧甲基醚化物，不溶于乙醇、氯仿等有机溶煤；溶于水时，最初粒子表面膨化，然后水分慢慢地浸透到内部而成为透明的溶液，但需要的时间较长，最好在初步膨化和溶胀后加热至 60℃～70℃，可大大加快其溶解过程。用作粘合剂的浓度一般为1%-2%，其粘性较强，常用于可压性较差的药物，但应注意是否造成片剂硬度过大或崩解超限。
5． 羟丙基纤维素
羟丙基纤维素（hydroxypropylcellulose，HPC）是纤维素的羟丙基醚化物，含羟丙基53.4%～77.5%（其羟丙基含量为刚7% ～19%的低取代物称为低取代羟丙基纤维素，即L-HPC，见崩解剂），其性状为白色粉末，易溶于冷水，加热至50℃发生胶化或溶胀现象；可溶于甲醇、乙醇、异丙醇和丙二醇中。本品既可做湿法制粒的粘合剂，也可作为粉末直接压片的粘合剂。
6． 甲基纤维素和乙基纤维素
甲基纤维素和乙基纤维素（Methylcellulose，MC；Ethylcellulose，EC）分别是纤维素的甲基或乙基醚化物，含甲氧基 26.0%～33.0%或乙氧基44.0%～51.0%。其中，甲基纤维素具有良好的水溶性，可形成粘稠的胶体溶液而作为粘合剂使用，但应注意：当蔗糖或电解质达一定浓度时本品会析出沉淀。乙基纤维素不溶于水，在乙醇等有机溶媒中的溶解度较大，并根据其浓度的不同产生不同强度的粘性，可用其乙醇溶液作为对水敏感的药物的粘合剂，但应注意本品的粘性较强且在胃肠液中不溶解，会对片剂的崩解及药物的释放产生阻滞作用。目前，常利用乙基纤维素的这一特性，将其用于缓、控释制剂中（骨架型或膜控释型）。
7． 羟丙甲纤维素
羟丙甲纤维素（Hydroxypropylmethyl cellulose，HPMC）是一种最为常用的薄膜衣材料，因其溶于冷水成为粘性溶液,故亦常用其2%～5%的溶液作为粘合剂使用。制备HPMC水溶液时，最好先将HPMC加入到总体积1/5～l/3的热水（80℃～90℃）中，充分分散与水化，然后在冷却条件下，不断搅拌，加冷水至总体积。本品不溶于乙醇、乙醚和氯仿，但溶于10%～80%的乙醇溶液或甲醇与二氯甲烷的混合液。
8． 其它粘合剂
5%～20%的明胶溶液，50%～70%的蔗糖溶液，3%～5%的聚乙烯毗咯烷酮（PVP）的水溶液或醇溶液，可用于那些可压性很差的药物，但应注意：这些粘合剂粘性很大，制成的片剂较硬，稍稍过量就会造成片剂的崩解超限。
（三）崩解剂（Disintegrants）
崩解剂是使片剂在胃肠液中迅速裂碎成细小颗粒的物质，除了缓（控）释片以及某些特殊用途的片剂以外，一般的片剂中都应加入崩解剂。由于它们具有很强的吸水膨胀性，能够瓦解片剂的结合力，使片剂从一个整体的片状物裂碎成许多细小的颗粒，实现片剂的崩解，所以十分有利于片剂中主药的溶解和吸收。
1． 干淀粉
干淀粉是一种最为经典的崩解剂，含水量在8%以下，吸水性较强且有一定的膨胀性，较适用于水不溶性或微溶性药物的片剂，但对易溶性药物的崩解作用较差，这是因为易溶性药物遇水溶解产生浓度差，使片剂外面的水不易通过溶液层面透入到片剂的内部，阻碍了片剂内部淀粉的吸水膨胀。在生产中，一般采用外加法、内加法或"内外加法"来达到预期的崩解效果。所谓外加法，就是将淀粉置于100℃～105℃条件下干燥lh，压片之前加入到干颗粒中，因此，片剂的崩解将发生在颗粒之间；内加法就是在制粒过程中加入一定量的淀粉，因此，片剂的崩解将发生在颗粒内部。显然，内加一部分淀粉，然后再外加一部分淀粉的"内外加法"，可以使片剂的崩解既发生在颗粒内部又发生在颗粒之间，从而达到良好的崩解效果，通常外加崩解剂量占崩解剂总量的25%～50%，内加崩解剂量占崩解剂总量的75%～50%（崩解剂总量一般为片重的5%～20%）。
