选做题：案例题（电气和自动化控制工程）
8、某水泵站电气安装工程如图6一Ⅲ一1所示。
分项工程项目统一编码如表6一Ⅲ一1所示。
表6一Ⅲ一1分项工程项目统一编码
|
项目编码 |
项目名称 |
|
030204004 |
低压开关柜 |
|
030204018 |
配电箱 |
|
030212001 |
电气配管 |
|
030212003 |
电气配线 |
|
030208001 |
电力电缆 |
|
030208005 |
电缆支架 |
|
030213002 |
工厂灯 |
|
030206006 |
电缆保护管 |
|
030213004 |
荧光灯 |
(计算结果保留两位小数)

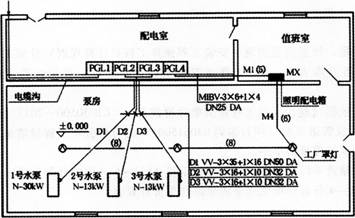

图6一Ⅲ一1水泵站部分电气平面图
说明：
①配电室内设4台PGL型低压开关柜，其尺寸(mm)：宽×高×厚=1 000×2 000×600，安装在10号基础槽钢上。
②电缆沟内设15个电缆支架，尺寸见支架详图所示。
③三台水泵动力电缆D1、D2、D3分别由PGL2、3、4低压开关柜引出，沿电缆沟内支架敷设，出电缆沟再改穿埋地钢管(铜管埋地深度一0．2m)配至1号、2号、3号水泵电动机。其中：D1、D2、D3回路，沟内电缆水平长度分别为2m、3m、2m；配管长度为：15m、12m、13m，连接水泵电机处电缆预留长度按1．0m计。
④嵌装式照明配电箱，其尺寸(mm)：宽×高×厚=500 X100×220(箱底标高+1．40m)。
⑤水泵房内设吸项式工厂罩灯，由配电箱MX集中控制，以BV2．5mm导线穿4,15塑料管沿墙、顶板暗配。顶板敷管标高为+3．00m。
⑥配管水平长度见图示括号内数字，单位：m。
问题：
1．计算分部分项工程量。依据《全国统一安装工程预算工程量计算规则》计算工程量，并将工程量及计算过程填入答题卷表6一Ⅲ一2中未列出的分部分项工程项目的相应栏目中。(注：不考虑电缆敷设驰度、波形弯度和终端电缆头的附加长度)
2．编列工程量清单。依据《建设工程工程量清单计价规范》(GB 50500--2013)，按给定的统一项目编码，编列部分项目的分部分项工程量清单，将清单项目编码、计量单位填入表6一Ⅲ一3分部分项工程量清单中。
3．依据《建设工程工程量清单计价规范》(GB 50500--2013)编制“单位工程费汇总表”。设某工程按工程量清单计价，经计算分部分项工程量清单合价348 238元，措施项目清单合价243．22元，其他项目清单合计16 000元，规费8 962元，如税率为3．41％，试编制单位工程费汇总表，并将有关数据和相关内容填入表6一Ⅲ一4“单位工程费汇总表”中。
