考点:网络计划时间参数的计算

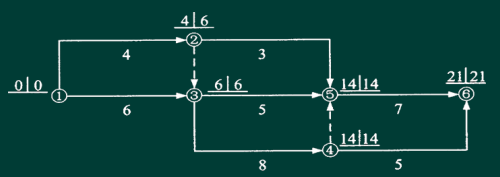

(一)时间参数计算

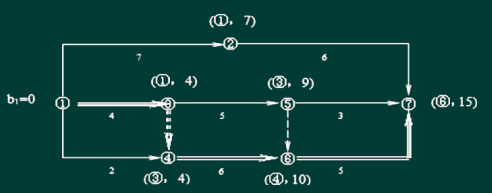

1.计算工期(标号法)
2.关键线路条数
3.自由时差
4.总时差
5.确定关键路线
6.确定关键工作
(二)关键工作
1.总时差最小(不一定为零)的工作为关键工作。
2.持续时间最长的线路为关键线路。
3.双代号中自始至终都由关键工作组成的线路为关键线路。
4.单代号所有相邻两项工作时间间隔为零的线路为关键。
5.双代号时标波形线表自由时差,始终不出现波形线的线路为关键。
例题解析

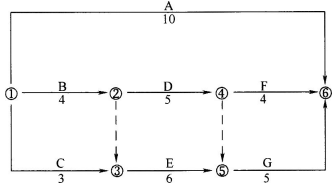

【例】某工程双代号网络计划如下图所示。当计划工期等于计算工期时,工作D的自由时差和总时差分别是( )。
A.2和2
B.1和2
C.0和2
D.0和1
【答案】D
【解析】本题考查的是网络计划时间参数的计算。D工作最早开始时间4,最晚开始时间5,最早完成时间9,总时差5-4=1,F工作最早开始时间9,D工作自由时差9-9=0。

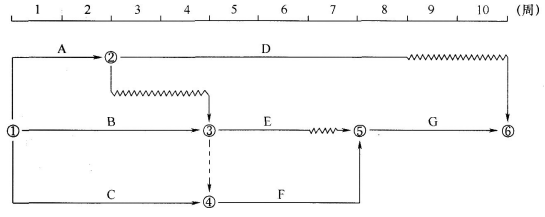

【例】某工程时标网络图如下图所示,则工作A的自由时差为( )。
A.0
B.1
C.2
D.3
【答案】A
【解析】本题考查的是双代号时标网络计划。①以终点节点为完成节点的工作,其自由时差与总时差必然相等。②其他工作的自由时差就是该工作箭线中波形线的水平投影长度。但当工作之后只紧接虚工作时,则该工作箭线上一定不存在波形线,而其紧接的虚箭线中波形线水平投影长度的最短者为该工作的自由时差。工作A的自由时差为0。
