识图前一定要把以下内容背熟练,不要带着问题去学习
一、房屋构件
1 板 B
2 屋面板 WB
3 空心板 KB
4 槽行板 CB
5 折板 ZB
6 密肋板 MB
7 楼梯板 TB
8 盖板或沟盖板 GB
9 挡雨板或檐口板 YB
10 吊车安全走道板 DB
11 墙板 QB
12 天沟板 TGB
13 梁 L
14 屋面梁 WL
15 吊车梁 DL
16 单轨吊 DDL
17 轨道连接 DGL
18 车挡 CD
19 圈梁 QL
20 过梁 GL
21 连系梁 LL
22 基础梁 JL
23 楼梯梁 TL
24 框架梁 KL
25 框支梁 KZL
26 屋面框架梁 WKL
27 檩条 LT
28 屋架 WJ
29 托架 TJ
30 天窗架 CJ
31 框架 KJ
32 刚架 GJ
33 支架 ZJ
34 柱 Z
35 框架柱 KZ
36 构造柱 GZ
37 承台 CT
38 设备基础 SJ
39 桩 ZH
40 挡土墙 DQ
41 地沟 DG
42 柱间支撑 DC
43 垂直支撑 ZC
44 水平支撑 SC
45 梯 T
46 雨篷 YP
47 阳台 YT
48 梁垫 LD
49 预埋件 M
50 天窗端壁 TD
51 钢筋网 W
52 钢筋骨架 G
53 基础 J
54 暗柱 AZ
55 约束边缘暗柱YAZ
56 约束边缘端柱YDZ
57 约束边缘翼墙(柱)YYZ
58 约束边缘转角墙(柱)YJZ
59 构造边缘端柱GDZ
60 构造边缘暗柱GAZ
61 构造边缘翼墙(柱)GYZ
62 构造边缘转角墙(柱)GJZ
63 非边缘暗柱AZ
64扶壁柱 FBZ
二、钢筋符号钢筋共分为四个等级:
建筑上使用的钢筋主要是按照抗拉强度分的。
抗拉强度2400kg/cm平方称1级钢筋,图纸上用ф表示(箍筋一般采用一级钢用“φ”表示);
抗拉强度2800kg/cm平方也属1级钢筋,图纸上用圆圈中两竖的ф表示;
抗拉强度3400kg/cm平方的16Mn钢属2级钢筋,图纸上用下加一横的ф表示;

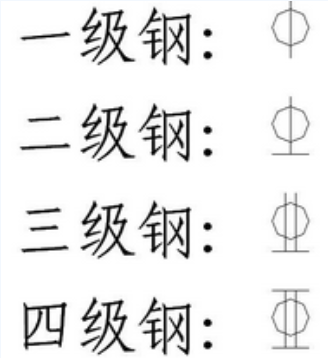

抗拉强度3800kg/cm平方的25MnSi钢属3级钢筋,图纸上用中间两竖、下加一横的ф表示。如下图:
识图顺序为:钢筋级别、直径、加密区和非加密区及肢数例: Φ10@100/250,表示筋为Ⅰ级钢筋,直径Φ10,加密区间距为100,非加密区的间距为250。
