坡屋顶的天棚及保温、隔热与通风

坡屋顶的天棚及保温、隔热与通风相关课程

本视频可免费试听30秒,看完整版请购买课程

坡屋顶的天棚及保温、隔热与通风考点解析

所属考试:造价工程师
所属科目:技术与计量(土建)
考点标签: 了解
所属章节:第二章 工程构造 /第一节 工业与民用建筑工程的分类、组成及构造/民用建筑构造
所属版本:

坡屋顶的天棚及保温、隔热与通风介绍

1)天棚。坡屋面房屋,为室内美观及保温隔热的需要,多数均设天棚(吊顶),把屋面的结构层隐蔽起来,以满足室内使用要求。
天棚可以沿屋架下弦表面做成平天棚,也可沿屋面坡向做成斜天棚。吊天棚的面层材料较多,常见的有抹灰天棚(板条抹灰、芦席抹灰等)、板材天棚(纤维板天棚、胶合板天棚、石膏板天棚等)。
天棚的骨架主要:主吊顶筋(主搁栅)与屋架或檩条拉接;天棚龙骨(次搁栅)与主吊顶筋连接。按材质,天棚骨架又可分为木骨架、轻钢骨架等。
2)坡屋面的保温。坡屋项应该设置保温隔热层,当结构层为钢筋混凝土板时,保温层宜设在结构层上部。当结构层为轻钢结构时,保温层可设置在上侧或下侧。坡屋顶保温层和细石混凝土现浇层均应采取屋顶防滑措施。
坡屋顶常采用的保温材料:挤塑聚苯板、泡沫玻璃、膨胀聚苯板、微孔硅酸钙板硬泡聚氨酯、憎水性珍珠岩板等。当保温层在结构层底部时,保温材料应采用泡沫玻璃、微孔硅酸钙板等,此时应注意,保温板应固定牢固,板底应采用薄抹灰。

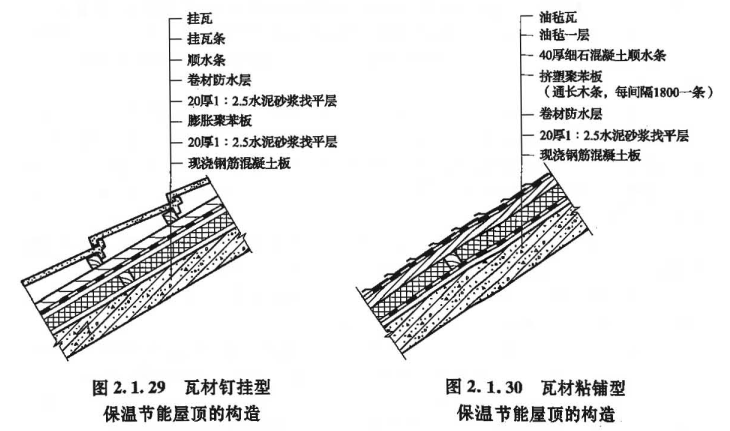

坡屋顶保温节能构造根据屋面瓦材的安装方式不同分为钉挂型和粘铺型两种。

3)坡屋面的隔热与通风。坡屋面的隔热与通风有以下几种方法:
①通风屋面。把屋面做成双层,从檐口处进风,屋脊处排风。利用空气的流动,带走热量,降低屋面的温度。
②吊顶隔热通风。吊顶层与屋面之间有较大的空间,通过在坡屋面的檐口下,山墙处或屋面上设置通风窗,使吊顶层内空气有效流通,带走热量,降低室内温度。

专题更新时间:2024/08/08 09:43:15

坡屋顶的天棚及保温、隔热与通风考点试题

多选题 1.坡屋顶保温节能构造根据屋面瓦材的安装方式不同分为(  )。
A . 钉挂型
B . 粘铺型
C . 砌筑型
D . 依附型
E . 干挂型
去答题练习
单选题 2.坡屋顶应该设置保温隔热层,当结构层为钢筋混凝土板时,保温层宜设置在(  )。
A . 结构层上部
B . 结构层中部
C . 结构层下部
D . 结构层底部
去答题练习
