平屋顶柔性防水构造

（一）单层厂房的结构组成

1．承重结构

（1）横向排架：由基础、柱、屋架组成，主要是承受厂房的各种竖向荷载。

（2）纵向连系构件：由吊车梁、圈梁、连系梁、基础梁等组成，与横向排架构成骨架，保证厂房的整体性和稳定性。

（3）支撑系统构件：支撑系统包括柱间支撑和屋盖支撑两大部分。主要传递水平荷载，保证厂房空间刚度和稳定性（2020）。

2．围护结构

包括外墙、屋顶、地面、门窗、天窗、地沟、散水、坡道、消防梯、吊车梯等。

（二）单层厂房承重结构构造

1．屋盖结构

（1）屋盖结构类型

有檩体系屋面的刚度差，适用于中小型厂房。

无檩体系屋面板直接搁置在屋架或屋面梁上，整体性好，刚度大，大中型厂房多采用。

（2）屋盖的承重构件

1）屋架。按制作材料分为钢筋混凝土屋架或屋面梁、钢屋架、木屋架和钢木屋架。（2019）

①钢筋混凝土屋架或屋面梁。

一般跨度9m以下用单坡形，跨度12～18m双坡。

普通钢筋混凝土屋面梁的跨度一般不大于15m

预应力钢筋混凝土屋面梁跨度一般不大于18m。

三角形组合式屋架自重较轻，弦杆受力不太理想，但其上弦坡度却适于使用板瓦等有檩结构的屋面。拱形屋架受力最合理，但由于屋架端部屋面坡度太陡，适用于卷材屋防水面中的中、重型厂房。折线形屋架吸收了拱形屋架的合理外形，改善了屋面坡度，是目前较常采用的一种屋架形式。（2015）

②钢屋架

无檩钢屋架，屋架间距就是大型屋面板的跨度。一般为6m。

有檩钢屋架，屋架间距就是檩条的跨度，通常为4～6m。

③木屋架、钢木屋架

对于温度高、湿度大，结构跨度较大和有较大振动荷载的场所，不宜采用木屋盖结构。

2．柱

（1）钢筋混凝土柱。

矩形柱截面为400mm×600mm，仅适用于小型厂房。工字形柱截面制作比矩形柱复杂，在大、中型厂房内采用较为广泛。

双肢柱：当柱的高度和荷载较大，吊车起重量大于30t，柱的截面尺寸大于600mm×1500mm时选用。

（2）钢－钢混凝土组合柱。组合形式上柱为钢柱，下柱为钢筋混凝土。

（3）钢柱。吊车吨位大的重型厂房适用选用钢柱。

（4）柱牛腿。通常多采用实腹式。

1）为了避免沿支承板内侧剪切破坏，牛腿外缘高hk≥h/3≥200mm。

2）支承吊车梁的牛腿，其外缘与吊车梁的距离为100mm，以免影响牛腿的局部承压能力，造成外缘混凝土剥落。

3）牛腿挑出距离c大于100mm时，牛腿底面的倾斜角a≤45°。当c小于等于100mm时，牛腿底面的倾斜角α可以为0。

3．基础：一般多采用独立式基础。

4．吊车梁

5．支撑

（1）屋架支撑的类型（2017）

包括上、下弦横向水平支撑，上下弦纵向水平支撑，垂直支撑和纵向水平系杆（加劲杆）等。

（a）上弦横向水平支撑布置；

（b）下弦横向与纵向水平支撑布置；

（c）天窗架上弦横向水平支撑；

（d）屋架支座与跨中垂直支撑；

（e）天窗架侧竖杆垂直支撑。

（2）柱间支撑：柱间支撑一般用钢材制作。

1）有吊车或跨度小于18m或柱高大于8m的厂房，在变形缝区段中设置；有桥式吊车时，还应在变形缝区段两端开间上加设上柱支撑。

2）当吊车轨顶标高≥10m时，柱间支撑应做成两层；当柱截面高度≥1.0m时，下柱支撑宜做成双肢。

3）当柱间需要通行、需设置设备或柱距较大，采用交叉式支撑有困难时，可采用门架式支撑。

建筑是根据人们物质生活和精神生活的要求，为满足各种不同的社会过程的需要而建造的有组织的内部和外部的空间环境。建筑一般包括建筑物和构筑物，满足功能要求并提供活动空间和场所的建筑称为建筑物，是供人们生活、学习、工作、居住以及从事生产和文化活动的房屋，如工厂、住宅、学校、影剧院等;仅满足功能要求的建筑称为构筑物，如水塔、纪念碑等。
建筑物通常按其使用性质分为民用建筑和工业建筑两大类。工业建筑是供生产使用的建筑物，民用建筑是供人们从事非生产性活动使用的建筑物。民用建筑又分为居住建筑和公共建筑两类。居住建筑包括住宅、公寓、宿舍等:公共建筑是供人们进行各类社会、文化、经济、政治等活动的建筑物，如图书馆、车站、办公楼、电影院、宾馆、医院等。

工业建筑分类

按建筑层数和高度

按设计使用年限分类
建筑结构的设计基准期应为50年。

按主要承重结构材料分

按施工方法分

按承重体系分

绿色建筑与节能建筑

按材料及受力特点分类

按基础的构造形式分类

基础埋深

地下室防潮与防水构造

墙的类型

防潮层

勒脚

散水和暗沟（明沟）

窗台

过梁

说明: 门窗洞口顶部标高未达框架梁底标高的需设置现浇混凝土过梁，过梁截面高度120mm，宽与墙厚相同，两端伸入砖墙各250mm，窗洞口底部标高1 .20m。钢筋混凝土梁、柱及屋面板顶标高均为3.80m。

圈梁

构造柱

变形缝

烟道与通风道

烟道用于排除燃煤灶的烟气。通风道主要用来排除室内的污浊空气。

烟道设于厨房内，通风道常设于暗厕内。

外墙外保温

外墙内保温

楼板的类型

现浇钢筋砼楼板(高层建筑常被采用)

(1)预制装配式钢筋混凝土楼板。预制装配式钢筋混凝土楼板是在工厂或现场预制好楼板，然后由人工或机械吊装到房屋上经坐浆灌缝而成。此做法可节省模板，改善劳动条件，提高效率，缩短工期，促进工业化水平。但预制楼板的整体性不好，灵活性也不如现浇板，且不宜在楼板上穿洞。
目前，经常选用的钢筋混凝土楼板有普通型和预应力型两类。
(2)装配整体式钢筋混凝土楼板。装配整体式钢筋混凝土楼板是将楼板中的部分构件预制安装后，通过现浇的部分连接成整体。这种楼板的整体性较好，可节省模板，施工速度较快。
1)叠合楼板。叠合楼板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式钢筋混凝土楼板。预制板既是楼板结构的组成部分，又是现浇钢筋混凝土叠合层的永久性模板，现浇叠合层内应设置负弯矩钢筋，并可在其中敷设水平设备管线。叠合楼板的预制部分，可采用预应力实心薄板，也可采用钢筋混凝土空心板。
2)密肋填充块楼板。密肋填充块楼板的密肋小梁有现浇和预制两种。现浇密肋填充块楼板以陶土空心砖、矿渣混凝土空心块等作为肋间填充块，然后现浇密助和面板。填充块与肋和面板相接触的部位带有凹槽，用来与现浇肋或板咬接，使楼板的整体性更好。密肋填充块楼板底面平整，隔声效果好。能充分利用不同材料的性能，节约模板且整体性好。

地面主要由面层、垫层和基层三部分组成，当它们不能满足要求时，可考虑增设结合层、隔离层、找平层、防水层、
隔声层、保温层等附加层。

(1)面层。面层是地面上表面的铺筑层，也是室内空间下部的装修层。它起着保证室内使用条件和装饰地面的作用。
(2)垫层。垫层是位于面层之下用来承受并传递荷载的部分，起到承上启下的作用。

根据垫层材料的性能，可把垫层分为刚性垫层和柔性垫层。
(3)基层。基层是地面的最下层，承受垫层传来的荷载，因而要求坚固、稳定。实铺地面的基层为地表回填土，应分层夯实，其压缩变形量不得超过允许值。

(1)直接与土壤接触地面的节能构造
对一般性的民用建筑，房间中部的地面可以不作保温隔热处理。在严寒地区的冬季,靠近外墙周边地区下土壤层的温度很低，对这部分地面必须进行保温处理，常见的保温构造方法是在距离外墙周边2m的范围内设保温层。

对特别寒冷的地区或保温性能要求高的建筑，可对整个地面利用聚苯板对地面进行保温处理。

(2)与室外空气接触地板的节能构造。
对直接与室外空气接触的地板(如骑楼、过街楼的地板)以及不采暖地下室上部的地板等，应采取保温隔热措施，使这部分地板满足建筑节能的要求。

阳台与雨篷

楼梯

门与窗

(1)平屋顶。平屋顶是指屋面坡度在10%以下的屋顶，最常用的排水坡度为2% ~3%。构造简便，但需专门设置防水层。
(2) 坡屋顶。坡屋顶是指屋面坡度在10%以上的屋顶。防水可采用构件自防水。
(3)曲面屋顶。

平屋项的排水

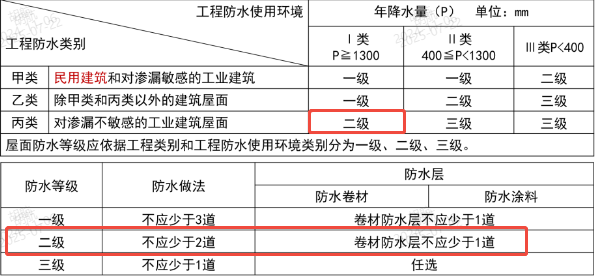

屋面防水等级应依据工程类别和工程防水使用环境类别分为一级、二级、三级。

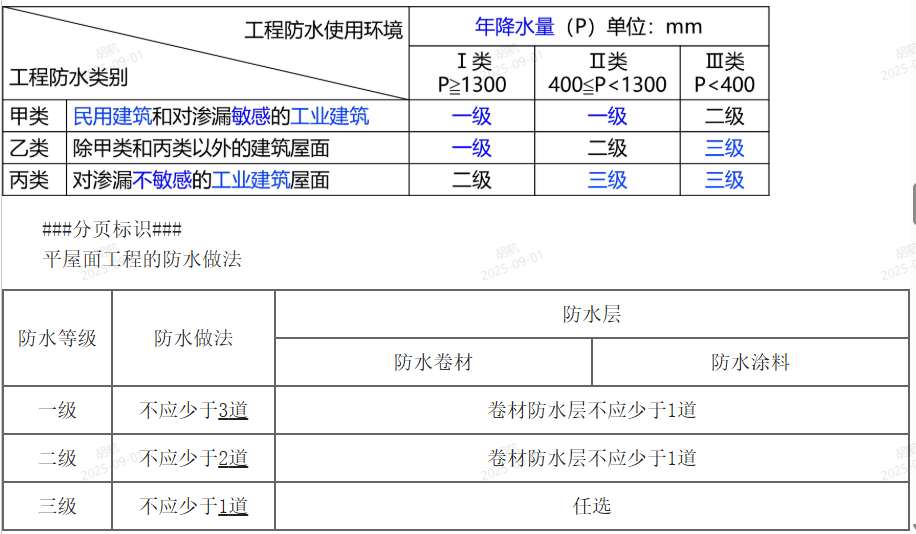

屋面工程防水类别及使用环境类别划分、防水等级

平屋面工程的防水做法

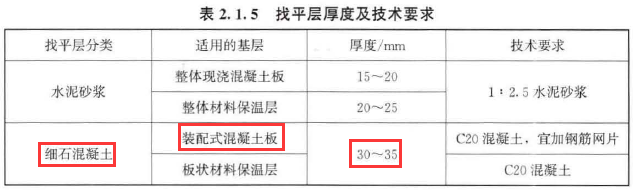

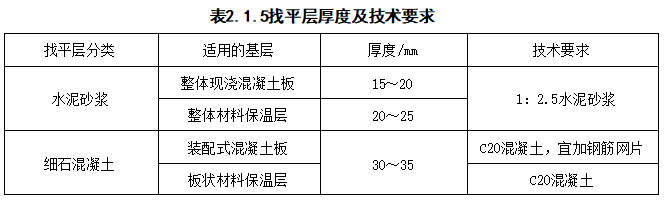

1)找平层

2)结合层(保证找平层与防水层更好黏结)
3)卷材防水屋面

4)涂膜防水屋面

5)保护层

把保温层分为板状材料、纤维材料、 整体材料三种， 把隔热层分为种植、架空、蓄水三种形式。
架空隔热层(不宜在寒冷地区采用)的高度宜为180mm ~ 300mm,架空板与女儿墙的距离≥ 250mm.

1)砖墙承重。适用于开间较小的房屋(即横墙承重)。
2)屋架承重。当房屋内部需要较大空间时。
3)梁架结构。
4)钢筋混凝土梁板承重。对于空间跨度不大的民用建筑，钢筋混凝土折板结构使用较为普遍。

1)平瓦屋顶。
平瓦屋面下必须做一道防水垫层，与瓦屋面共同组成防水层。为保证有效排水，烧结瓦、混凝土瓦屋面的坡度z30%，沥青瓦屋面的坡度≥20%。

①有椽条、有屋面板平瓦屋面。屋面板受力较小，厚度较薄。
②屋面板平瓦屋面(无椽条]。屋面板与標条垂直布置，为受力构件因而厚度较大。
③冷摊瓦屋面。构造简单，用于简易或临时建筑。

2)波形瓦屋顶。
3)小青瓦屋面。

1)檐口。坡屋面的檐口式样主要有两种:一是挑出檐口，要求挑出部分的坡度与屋面坡一致;另一种是女儿墙檐口，要做好女儿墙内侧的防水，以防渗漏。

①砖挑檐。砖挑檐一般不超过墙体厚度的1/2， 且不大于240mm。每层砖挑长为60mm，砖可平挑出，也可把砖斜放，用砖角挑出，挑檐砖上方瓦伸出50mm。
②椽木挑檐。当屋面有椽木时，可以用椽木出挑，以支承挑出部分的屋面。挑出部分的椽条，外侧可钉封檐板，底部可钉木条并油漆。
③屋架端部附木挑檐或挑檐木挑檐。
④钢筋混凝土挑天沟。

1)天棚。坡屋面房屋，为室内美观及保温隔热的需要，多数均设天棚(吊顶)，把屋面的结构层隐蔽起来，以满足室内使用要求。
天棚可以沿屋架下弦表面做成平天棚，也可沿屋面坡向做成斜天棚。吊天棚的面层材料较多，常见的有抹灰天棚(板条抹灰、芦席抹灰等)、板材天棚(纤维板天棚、胶合板天棚、石膏板天棚等)。
天棚的骨架主要:主吊顶筋(主搁栅)与屋架或檩条拉接;天棚龙骨(次搁栅)与主吊顶筋连接。按材质，天棚骨架又可分为木骨架、轻钢骨架等。
2)坡屋面的保温。坡屋项应该设置保温隔热层，当结构层为钢筋混凝土板时，保温层宜设在结构层上部。当结构层为轻钢结构时，保温层可设置在上侧或下侧。坡屋顶保温层和细石混凝土现浇层均应采取屋顶防滑措施。
坡屋顶常采用的保温材料:挤塑聚苯板、泡沫玻璃、膨胀聚苯板、微孔硅酸钙板硬泡聚氨酯、憎水性珍珠岩板等。当保温层在结构层底部时，保温材料应采用泡沫玻璃、微孔硅酸钙板等，此时应注意，保温板应固定牢固，板底应采用薄抹灰。
坡屋顶保温节能构造根据屋面瓦材的安装方式不同分为钉挂型和粘铺型两种。

3)坡屋面的隔热与通风。坡屋面的隔热与通风有以下几种方法:
①通风屋面。把屋面做成双层，从檐口处进风，屋脊处排风。利用空气的流动，带走热量，降低屋面的温度。
②吊顶隔热通风。吊顶层与屋面之间有较大的空间，通过在坡屋面的檐口下，山墙处或屋面上设置通风窗，使吊顶层内空气有效流通，带走热量，降低室内温度。

装饰构造的分类方法很多，这里按装饰的位置不同进行分类。
(1)墙面装饰。墙面装饰也称饰面装修，分为室内和室外两部分，是建筑装饰设计的重要环节。它对改善建筑物的功能质量、美化环境等都有重要作用。墙面装饰有保护和改善墙体的热功能性、美观方面的功能。
(2)楼地面装饰。楼面和地坪的面层，在构造上做法基本相同，对室内装修而言，两者可统称地面。它是人们日常生活、工作、学习必须接触的部分，也是建筑中直接承受荷载，经常受到摩擦、清扫和冲洗的部分。
(3)天棚装饰。天棚的高低、造型、色彩、照明和细部处理，对人们的空间感受具有相当重要的影响。天棚本身往往具有保温、隔热、隔声、吸声等作用，此外人们还经常利用天棚来处理好人工照明、空气调节、音响、防火等技术问题。

(1)抹灰类
(2)贴面类
(3)涂料类
(4)裱糊类
(5)铺钉类

(1)整体浇注楼地面
1)水泥砂浆楼地面
构造简单，施工方便，造价低，且耐水，是目前应用最广泛的一种低档地面做法，但地面易起灰，无弹性，热传导性高，且装饰效果较差。

2)现浇水磨石楼地面
水磨石地面坚硬、耐磨、光洁，不透水，不起灰，它的装饰效果也优于水泥砂浆地面，但造价高于水泥砂浆地面，施工较复杂，无弹性，吸热性强，常用于人流量较大的交通空间和房间。(金刚砂耐磨地坪)

3)菱苦土楼地面
易于清洁，有一定弹性，热工性能好，适用于有清洁、弹性要求的房间。由于这种地面不耐水、也不耐高温，因此，不宜用于经常有水存留及地面温度经常处在35°C以上的房间。

4)细石混凝土楼地面
细石混凝土是用水泥、砂和粒径为0.5-1 .0mm的小石子级配而成，表面撒1: 1的水泥砂浆随打随抹光。细石混凝土楼地面的强度高、干缩性小，与水泥砂浆楼地面相比其耐久性和防水性更好，且不易起砂，一般35-40mm厚。

包据：天棚有直接式天棚 和悬吊式天棚 。
(1)直接式天棚。常用的方法:直接喷、制冷料抹灰装修、贴面式装修。
(2)悬 吊式天棚(吊顶)

例如:某建筑天棚 做法

单层厂房的结构组成

1.承重结构

2.围护结构
包括外墙、屋顶、地面、门窗、天窗、地沟、散水、坡道、消防梯、吊车梯等。

单层厂房承重结构构造—屋盖结构

(1)屋盖结构类型

(2)屋盖的承重构件(屋架或屋面梁)

单层厂房承重结构构造—柱

基础是厂房的主要承重构件，承担着厂房上部的全部重量，并传送到地基。所以基础起着承上传下的重要作用。
基础类型的选择主要取决于建筑物上部结构荷载的性质和大小、工程地质条件等。单层厂房一般是采用预制装配式钢筋混凝土排架结构，厂房的柱距与跨度较大，所以厂房的基础一般多采用独立式基础。

吊车梁是有吊车的单层厂房的重要构件之一。当厂房设有桥式或梁式吊车时，需要在柱牛腿上设置吊车梁，吊车的轮子就在吊车梁铺设的轨道上运行。吊车梁直接承受吊车起重、运行和制动时的各种往返移动荷载;同时，吊车梁还要承担传递厂房纵向荷载( 如山墙上的风荷载)，保证厂房纵向刚度和稳定性的作用。

单层厂房支撑的作用：可以使厂房形成整体的空间骨架，保证厂房的空间刚度;在施工和正常使用时保证构件的稳定和安全;承受和传递吊车纵向制动力、山墙风荷载、纵向地震力等水平荷载。单层厂房的支撑分屋架支撑和柱间支撑两类。

(1)屋架支撑。屋架支撑构件主要有上下弦横向支撑、上下弦纵向支撑、上下弦水平系杆、屋架垂直支撑、天窗架垂直支撑、天窗架上弦横向支撑等。支撑、系杆构件为钢构件或钢筋混凝土构件。
1)屋架支撑布置原则。屋架支撑应根据厂房的跨度、高度、屋盖形式、屋面刚度、吊车起重量及工作制，有无悬挂吊车和天窗设置等情况并结合抗震要求等进行合理布置。

2)屋架支撑的类型。包括上弦、下弦横向水平支撑，上弦、下弦纵向水平支撑，垂直支撑和纵向水平系杆(加劲杆)等。横向水平支撑和垂直支撑一般布置在厂房端部和伸缩缝两侧的第二柱或第一柱间上，如图2. 1. 29所示

(2)柱间支撑。柱间支撑的作用是加强厂房纵向刚度和稳定性，将吊车纵向制动力和山墙抗风柱经屋盖系统传来的风力经柱间支撑传至基础。柱间支撑的形式如图2. 1. 30所示。

柱间支撑的布置形式如下:
1)有吊车或跨度小于18m或柱高大于8m的厂房，在变形缝区段中设置;有桥式吊车时，还应在变形缝区段两端开间上加设上柱支撑。
2)当吊车轨顶标高大于或等于10m时，柱间支撑应做成两层;当柱截面高度大于或等于1.0m时，下柱支撑宜做成双肢，各肢与柱翼缘连接，肢间用角钢连接。
3)当柱间需要通行、需设置设备或柱距较大，采用交叉式支撑有困难时，可采用门架式支撑。
柱间支撑一般用钢材制作。其交叉角一般为 35°~55°，以45°为宜。
